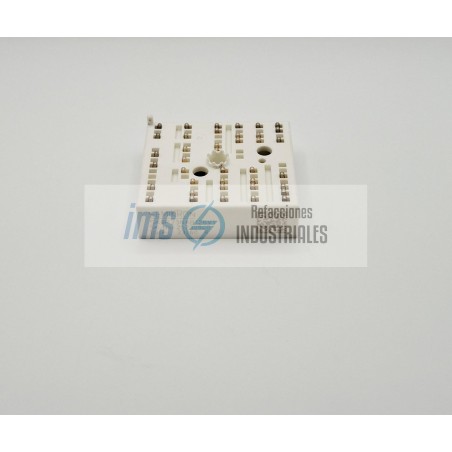

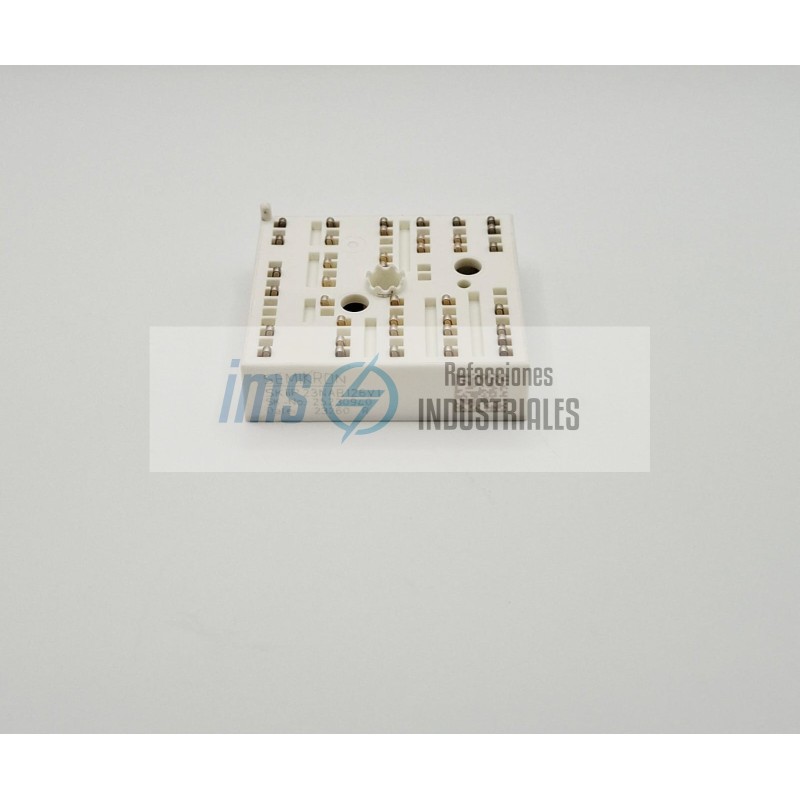

SKiiP23NAB126V1

SKiiP23NAB126V1 de Semikron es un módulo extremadamente popular y versátil. A diferencia del modelo de Infineon que vimos antes, este pertenece a la familia MiniSKiiP, conocida por su diseño sin placa base (baseless) y su conexión por contactos de presión.

El SKiiP23NAB126V1 es un módulo de potencia integrando en una configuración CIB (Converter - Inverter - Brake). Esto significa que en un solo bloque compacto dispones de un rectificador de entrada, un inversor trifásico y un chopper de frenado.

Su diseño destaca por eliminar la soldadura en las conexiones de potencia, utilizando la tecnología de contacto por presión, lo que reduce la fatiga térmica y aumenta la fiabilidad mecánica del conjunto.

Especificaciones Técnicas Detalladas

Tensión Máxima (Vces): 1200V. Ideal para operar en redes de 400V a 480V AC.

Corriente Nominal (Ic): 35 Amperios (a una temperatura de 25°C).

Topología NAB (CIB): * Rectificador de puente trifásico de entrada.

Inversor de 6 IGBTs para la salida del motor.

Unidad de freno (Brake Chopper) integrada.

Sensor de Temperatura: Incluye un termistor (NTC) interno para el monitoreo en tiempo real de la temperatura del sustrato, permitiendo protecciones térmicas precisas.

Tecnología IGBT: Utiliza chips de baja pérdida por conducción, optimizados para frecuencias de conmutación estándar en la industria.

Montaje Single-Screw: Todo el módulo se fija al disipador con un solo tornillo central, lo que garantiza una presión uniforme sobre los contactos y simplifica drásticamente el ensamblaje en línea de producción.

Sin Placa Base de Cobre: Al no tener una placa base pesada, se reducen las tensiones mecánicas causadas por los diferentes coeficientes de expansión térmica, mejorando la resistencia a ciclos de potencia.

Conexión por Presión: Los terminales se conectan directamente al PCB de control mediante presión, eliminando fallos comunes por soldaduras frías o vibración.

Este módulo es la navaja suiza de la automatización compacta:

Variadores de Velocidad Compactos: Es el estándar para motores de CA de baja y media potencia (hasta 7.5 kW aproximadamente), donde el espacio en el gabinete es limitado.

Sistemas de Bombeo y Ventilación: Su alta eficiencia lo hace ideal para aplicaciones de HVAC que requieren funcionamiento continuo y alta fiabilidad.

Servomotores Industriales: Utilizado en ejes de movimiento controlado donde se requiere una respuesta rápida y un diseño de electrónica integrado.

Fuentes de Alimentación Auxiliares: En sistemas industriales grandes que requieren una etapa de potencia secundaria para mover componentes periféricos.
