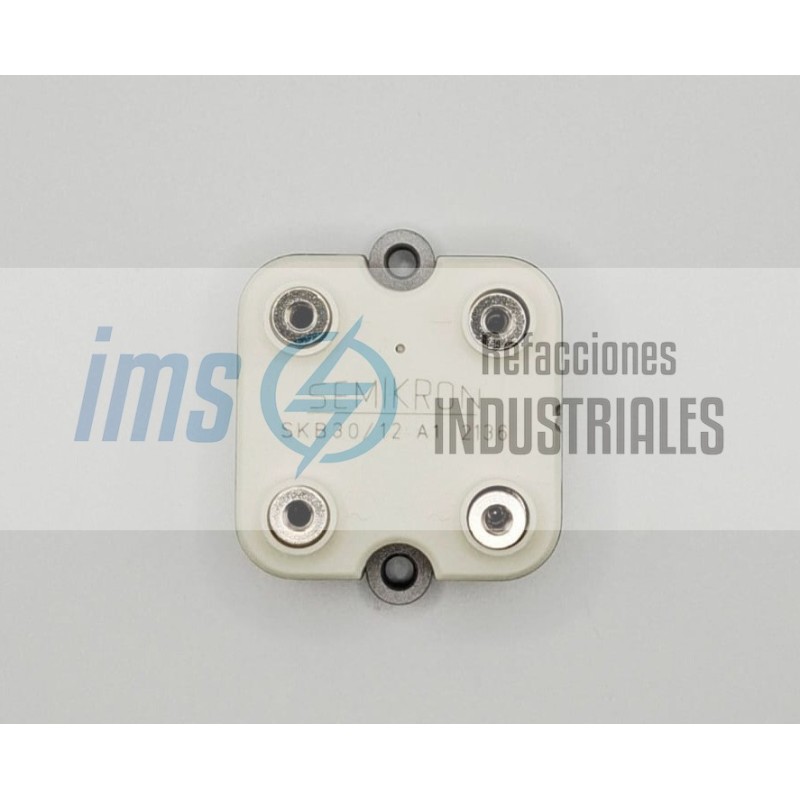

SKB30/12A1

El SKB30/12A1 (o SKB 30/12 A1) de SEMIKRON (familia Power Bridge Rectifiers / Serie SKB 30) es un puente rectificador monofásico de potencia de onda completa en cápsula metálica aislada (Single Phase Power Bridge Rectifier), diseñado para la rectificación de corriente alterna en fuentes de alimentación de CC, cargadores de baterías industriales, convertidores de frecuencia, equipos de soldadura y variadores de velocidad para motores de corriente continua.

Construido en una carcasa cuadrada con base metálica aislada que permite el montaje directo sobre disipador térmico o chasis sin aislamiento dieléctrico adicional, ofrece una capacidad de corriente media de salida de hasta 30 A (con refrigeración adecuada en chasis) y una tensión máxima repetitiva de pico de bloqueo de 1200 V (adecuada para líneas de alimentación de hasta 400-480 VAC). Incorpora 4 terminales de conexión por tornillo (Faston/tornillo según configuración constructiva A1 con terminales de rosca M4/M5) identificados para las dos fases de entrada de CA y las dos salidas continua (+ y -), elevada capacidad de absorción de sobrecorrientes transitorias no repetitivas (high surge current) y una rigidez dieléctrica de aislamiento de hasta 2500 VAC.

Specs

Fabricante: SEMIKRON (Semikron Danfoss)

Modelo / Referencia: SKB30/12A1 (SKB 30/12 A1)

Código de Producto / UNSPSC: 32111500 (32111508 / Módulos de diodos rectificadores puente / Bridge Rectifier Modules)

Familia / Serie: Serie SKB 30 (Single Phase Power Bridge Rectifiers)

Tipo de Componente: Módulo rectificador en puente monofásico (Single Phase Power Bridge)

Tipo de Montaje: Montaje en chasis o disipador térmico mediante 1 orificio central de fijación con tornillo M5

Desglose de la Nomenclatura

SKB: Serie de puentes rectificadores de potencia monofásicos con base aislada de Semikron

30: Corriente directa continua nominal en el orden de 30 A (Id)

12: Código de tensión de bloqueo repetitiva de 1200 V (12 x 100 V)

A1: Variante mecánica de encapsulado con base metálica y terminales de tornillo

Especificaciones Eléctricas de Operación

Configuración del Circuito: Puente monofásico de onda completa (4 diodos en topología Graetz)

Tensión Inversa de Pico Repetitiva Máxima (VRRM): 1200 V

Tensión Inversa de Pico No Repetitiva (VRSM): 1300 V

Tensión de Entrada Recomendada de CA: Hasta 440 VAC / 480 VAC

Corriente Nominal de Salida (ID):

Con disipador térmico forzado / caja a 85 °C: Hasta 30 A

Sin disipador térmico (al aire libre a 45 °C): Aprox. 4 A a 6 A

Corriente de Pico No Repetitiva (IFSM): Aprox. 370 A a 400 A (a 10 ms, 25 °C)

Valor Límite de Carga Integral (I²t): Aprox. 680 A²s a 800 A²s (para coordinación con fusibles ultrarrápidos)

Caída de Tensión Directa por Diodo (VF): Máximo 1.45 V a 1.6 V (a corriente nominal de pico)

Corriente Inversa Residual (IR): Menor a 0.5 mA (a VRRM)

Aislamiento y Rigidez Dieléctrica

Tensión de Aislamiento (Terminales a Base Metálica): 2500 VAC (1 minuto)

Reconocimiento de Seguridad: Reconocido bajo norma UL (File No. E 63 532)

Conexión Eléctrica y Bornes

Número de Terminales: 4 bornes de conexión

Tipo de Terminales: Terminales roscados (Screw terminals) con arandela imperdible

Identificación de Bornes:

2 terminales identificados con símbolo ~ (entrada de corriente alterna)

1 terminal identificado con símbolo + (salida rectificada positiva)

1 terminal identificado con símbolo - (salida rectificada negativa)

Construcción Mecánica y Dimensiones

Tipo de Encapsulado: Caja de plástico moldeado con placa base metálica plana (Isolated metal case)

Fijación Mecánica: 1 orificio central pasante de aprox. Ø 5.2 mm para tornillo de apriete M5

Par de Apriete Recomendado: Aprox. 2.0 N·m a 2.5 N·m

Dimensiones Físicas Aproximadas: Aprox. 28.5 mm x 28.5 mm (o base cuadrada 30 mm x 30 mm) x 10 mm a 12 mm de grosor de cuerpo

Peso Aproximado: Aprox. 25 g a 35 g

Condiciones Ambientales y Térmicas

Resistencia Térmica Unión a Carcasa (Rth(j-c)): Aprox. 1.3 K/W a 1.6 K/W

Temperatura de Operación de la Unión (Tj): -40 °C a +150 °C

Temperatura de Almacenamiento (Tstg): -40 °C a +125 °C

Consideración de Montaje: Requiere el uso de grasa de silicona de contacto térmico entre la base del módulo y el disipador de calor

Normativas y Homologaciones: Marcado CE, reconocimiento UL, directiva RoHS

Rectificación de entrada en fuentes de alimentación conmutadas y lineales para automatización.

Rectificadores de potencia para cargadores de baterías industriales y bancos de CC.

Circuitos de excitación de generadores, bobinas de frenos electromagnéticos e imanes de elevación.
