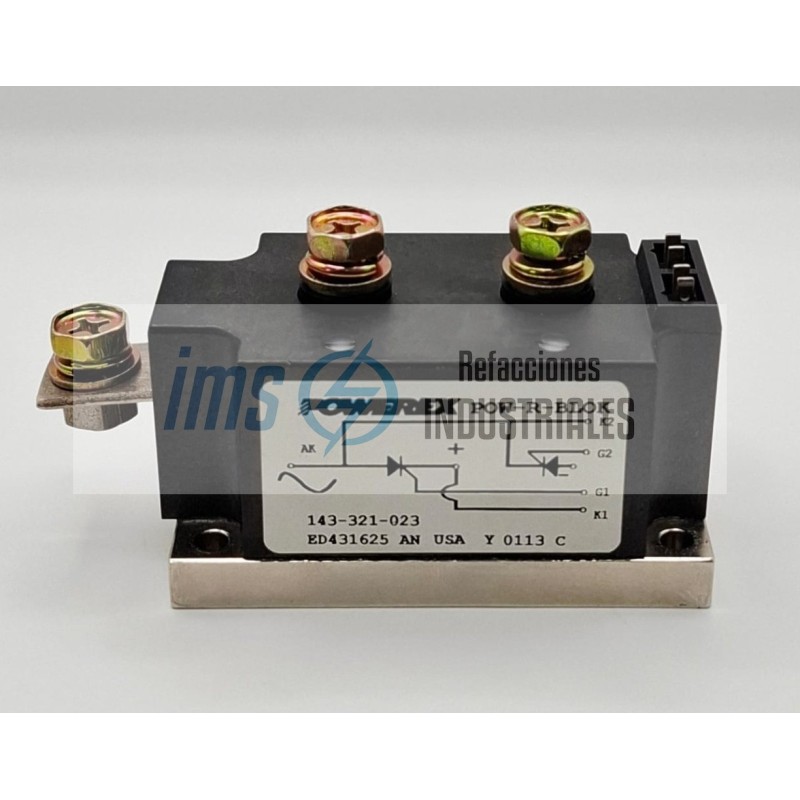

ED431625NA

El ED431625NA es un módulo rectificador de potencia de estado sólido (comúnmente llamado Power Block), diseñado y fabricado por la firma estadounidense Powerex (una alianza estratégica entre Mitsubishi Electric y General Electric). Este componente está catalogado en la industria como un módulo de diodos duales de alta capacidad para montaje en chasis pesado, utilizado para la conversión masiva de Corriente Alterna (CA) a Corriente Directa (CD).

Su diseño robusto permite agrupar circuitos de semiconductores de silicio de grado industrial en un encapsulado aislado eléctricamente, facilitando la construcción de fuentes de poder industriales y arrancadores pesados, reduciendo el espacio físico dentro de los tableros eléctricos.

Parámetros Eléctricos y Límites de Operación

La nomenclatura alfanumérica de Powerex codifica con precisión las capacidades máximas de fatiga y ruptura del dispositivo:

Corriente Media Nominal en Estado de Conducción (ITAV): 250 Amperios (A) por cada diodo interno (indicado por los dígitos 25 en su código). Esta capacidad se calcula a una temperatura de carcasa controlada de 85 °C.

Corriente Eficaz Nominal (Irms): Hasta 390 Amperios (A), lo que representa el límite térmico real del módulo conduciendo corriente de forma continua.

Voltaje Inverso Máximo de Pico Repetitivo (VRRM): 1600 Voltios (V) (identificado por los dígitos 16 en su nomenclatura). Este alto umbral de bloqueo eléctrico le permite operar con seguridad en líneas trifásicas industriales estándar de 380V, 440V y 480V CA, ofreciendo una inmunidad crítica contra picos transitorios y ruidos eléctricos de la red.

Corriente de Pico No Repetitiva (Surge Current - IFSM): Capacidad de soportar sobrecorrientes transitorias (por cortocircuitos aguas abajo) de hasta 9600 Amperios (A) en pulsos de 10 milisegundos. Esto da tiempo suficiente para que los fusibles ultrarrápidos de protección se abran sin destruir el módulo semiconductor.

Configuración del Circuito Interno (Módulo Dual)

El prefijo ED43 define la arquitectura circuital del bloque. Contiene dos diodos de potencia conectados en serie dentro del mismo encapsulado, configurados bajo el esquema de Ánodo-Cátodo Común o Serie:

Terminal 1: Ánodo del primer diodo.

Terminal 2: Cátodo del segundo diodo.

Terminal 3: Punto de unión central (Cátodo del primer diodo conectado internamente con el Ánodo del segundo diodo).

Esta configuración modular es sumamente versátil: al utilizar tres módulos ED431625NA interconectados en paralelo mediante barras de cobre, se construye de manera directa un puente rectificador trifásico de onda completa (6 diodos) capaz de suministrar cientos de amperios de Corriente Directa.

Características Mecánicas y de Disipación Térmica

La estructura exterior del módulo Powerex está

Voltaje de Aislamiento de la Base: Clasificado a 3000 V CA mínimos. Los chips internos de silicio están montados sobre placas de cerámica de nitruro de aluminio que aíslan eléctricamente los terminales superiores de la placa base metálica inferior. Esto permite atornillar el módulo directamente al disipador de calor de aluminio de la máquina (que suele estar conectado a tierra) sin peligro de cortocircuito.

Terminales de Fuerza Superiores: Bornes con roscas robustas para tornillos mecánicos (generalmente M6). Esto asegura un agarre mecánico firme y una baja resistencia eléctrica por contacto, indispensable al manejar corrientes de 250 A.

Placa Base de Cobre Macizo: La cara inferior es una placa plana de cobre pesado que transfiere de inmediato el calor generado por la rectificación hacia el disipador con ventilación forzada. Requiere la aplicación obligatoria de una capa delgada y uniforme de grasa térmica (pasta de silicón) antes de ser instalado.

Debido a su combinación de 1600V de bloqueo y 250A de conducción por diodo, el Powerex ED431625NA es una refacción crítica en:

Etapa de Rectificación Frontal en Variadores de Frecuencia (VFD): Es el puente de diodos encargado de recibir las 3 fases de la calle (CA) y convertirlas en la Corriente Directa que alimenta el bus de CD de los inversores de gran tamaño para motores de 100 HP o más.

Fuentes de Alimentación CD para Galvanoplastia y Electrólisis: Rectificación de alta corriente para tinas de cromado, anodizado de aluminio o procesos de refinación química de metales.

Máquinas de Soldar Industriales de Gran Escala: Rectificación de salida para equipos de soldadura de arco sumergido o por puntos que demandan cientos de amperios de CD para fundir el metal de manera estable.

Sistemas de Excitación para Generadores Síncronos: Suministro de corriente continua controlada hacia las bobinas de campo de grandes generadores en plantas de energía o alternadores marinos.

Cargadores de Baterías Industriales: Puentes rectificadores para sistemas de carga rápida de bancos de baterías estacionarias en subestaciones o flotas de montacargas eléctricos pesados.
