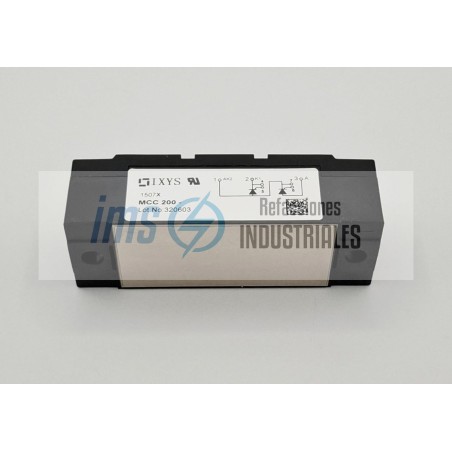

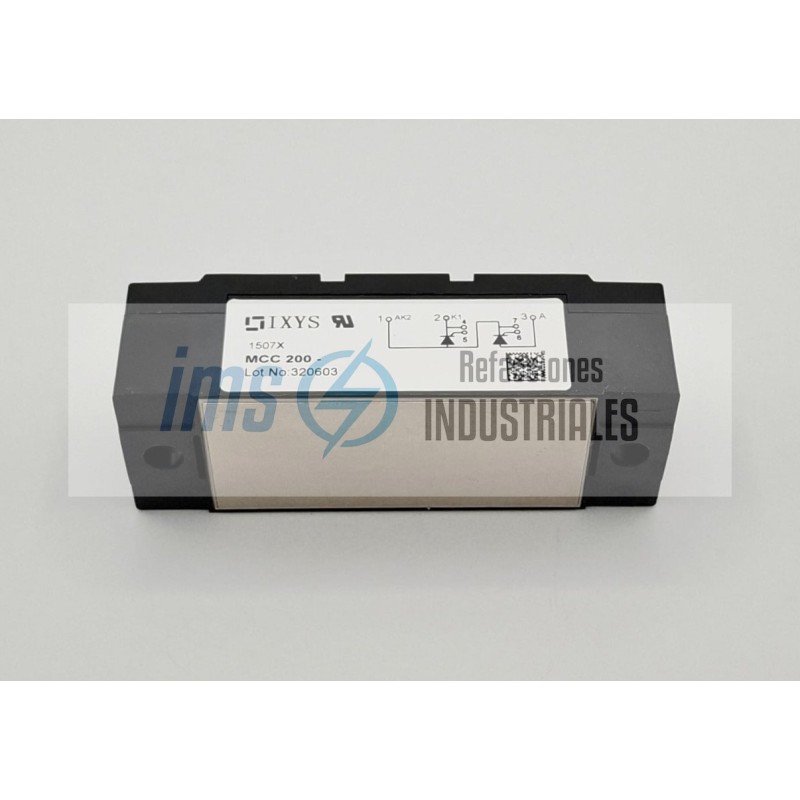

MCC200-14IO1B

El módulo MCC200-14IO1B de IXYS (una compañía de Littelfuse) es un módulo de potencia dual de tiristores (SCR) diseñado para la conmutación y control de corriente en aplicaciones industriales de alta potencia. Incorpora dos tiristores conectados en serie (phase leg o rama de fase) dentro de un único encapsulado con base aislada eléctricamente.

Este dispositivo destaca por su alta capacidad de corriente de sobretensión (surge current), baja caída de tensión en estado de conducción y excelente aislamiento galvánico de la placa base metálica (hasta 3600 V CA). Gracias al uso de la tecnología planar de pasivación por vidrio de IXYS, garantiza una alta confiabilidad y estabilidad térmica en rectificadores, controladores de motores y sistemas de regulación de energía.

Specs

Marca / Fabricante: IXYS / Littelfuse

Número de Parte / Código: MCC200-14IO1B (serie MCC200)

Tipo de Componente: Módulo dual de tiristores / SCR (Dual Thyristor Module - Series Connected)

Configuración Interna: Dos tiristores en serie (cátodo común / ánodo-cátodo en rama de puente)

Encapsulado / Formato: Y4-M6 (con placa base de cobre aislada)

Tipo de Montaje: Montaje en disipador por tornillos (M6 para terminales de potencia)

Especificaciones Eléctricas Principales

Tensión Inversa y en Bloqueo Máxima (VDRM / VRRM): 1400 V

Corriente Eficaz en Conducción (ITRMS): 340 A por tiristor

Corriente Media en Conducción (ITAVM): 216 A (a temperatura de caso TC = 85 °C)

Corriente de Sobretensión no Repetitiva (ITSM): 8000 A (a 50 Hz / 60 Hz, pulso de 10 ms)

Valor I2t para Fusibles: 320,000 A2s (a 10 ms)

Caída de Tensión Directa en Conducción (VT): 1.2 V máximo (a IT = 300 A)

Tasa Crítica de Crecimiento de Tensión (dv/dt): 1000 V/us

Tasa Crítica de Crecimiento de Corriente (di/dt): 150 A/us

Características de Disparo de Puerta (Gate Characteristics)

Tensión Trigger de Puerta (VGT): 2.0 V a 2.5 V máximo (a 25 °C)

Corriente Trigger de Puerta (IGT): 150 mA máximo (a 25 °C)

Corriente de Mantenimiento (IH): 150 mA

Corriente de Enganche (IL): 200 mA

Tensión de Inmunidad al Disparo de Puerta (VGD): 0.2 V mínimo (a 125 °C)

Especificaciones Térmicas y Mecánicas

Tensión de Aislamiento Base a Terminales (VISOL): 3600 V CA (durante 1 segundo) / 3000 V CA (durante 1 minuto)

Resistencia Térmica Junta a Caso (RthJC): 0.13 K/W por tiristor

Resistencia Térmica Caso a Disipador (RthCH): 0.05 K/W por módulo (usando pasta térmica)

Rango de Temperatura de Operación (TJ): -40 °C a +125 °C

Rango de Temperatura de Almacenamiento (TSTG): -40 °C a +125 °C

Torque de Apriete Recomendado:

Montaje a disipador (M5): 2.25 a 2.75 Nm

Terminales principales (M6): 4.25 a 5.75 Nm

Dimensiones de Encapsulado: 94 mm (Largo) x 34 mm (Ancho) x 30 mm (Alto)

Peso Aproximado: 140 g a 150 g

Rectificadores trifásicos e inversores para variadores de frecuencia.

Control de potencia y temperatura en hornos industriales y calentadores de gran resistencia.

Arrancadores suaves (Soft Starters) para motores eléctricos de alta capacidad.

Fuentes de alimentación ininterrumpida (UPS) e ininterrumpibles industriales.

Conmutadores estáticos de transferencia y cargadores de baterías pesados.
