MCC200-16IO1

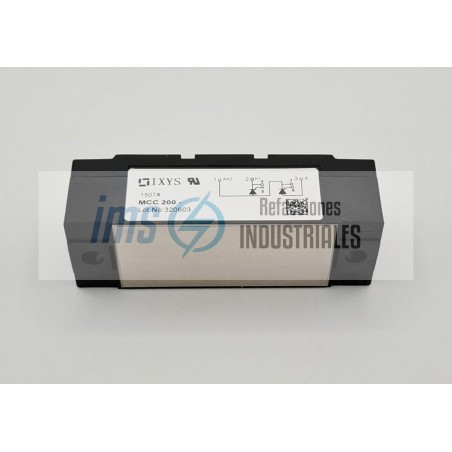

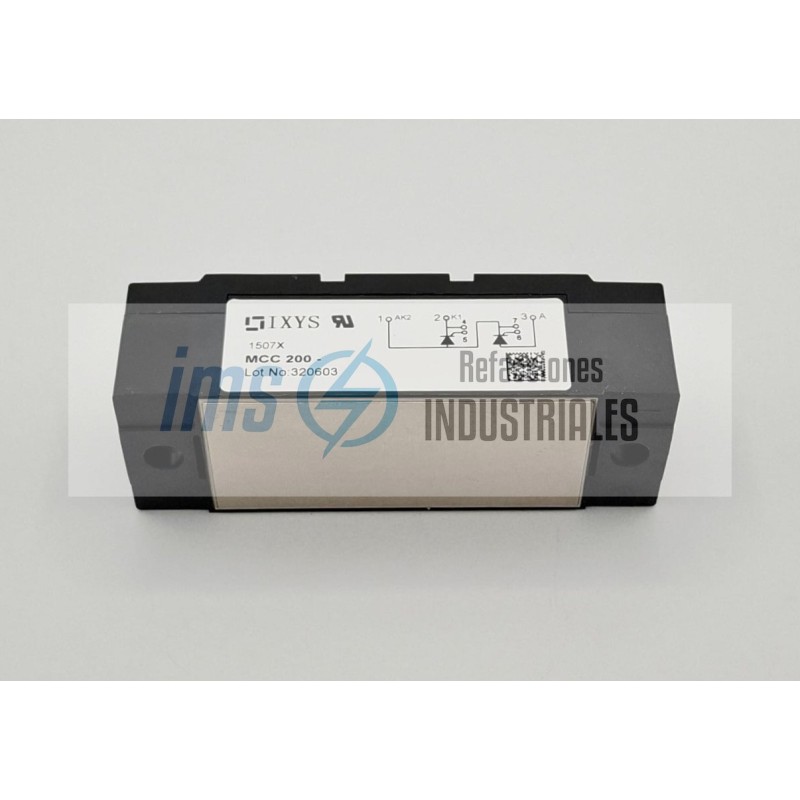

El módulo MCC200-16IO1 de IXYS (una compañía de Littelfuse) es un módulo de potencia dual de tiristores (SCR) diseñado para el control y la conmutación de potencia en entornos industriales exigentes. Incluye dos tiristores conectados internamente en serie (rama de fase) sobre una base metálica aislada eléctricamente.

Esta versión soporta una tensión de bloqueo máxima de 1600 V, lo que lo sitúa entre las variantes de 1400 V y 1800 V de la misma familia. Mantiene una alta resistencia a picos de corriente y un excelente comportamiento térmico gracias a la tecnología de sustrato cerámico (DCB - Direct Copper Bonded) y pasivación planar por vidrio.

Specs

Marca / Fabricante: IXYS / Littelfuse

Número de Parte / Código: MCC200-16IO1 (serie MCC200)

Tipo de Componente: Módulo dual de tiristores / SCR (Dual Thyristor Module - Series Connected)

Configuración Interna: Dos tiristores en serie (cátodo común / rama de puente)

Encapsulado / Formato: Y4-M6 (con placa base aislada)

Tipo de Montaje: Montaje en chasis / disipador por tornillos (M6 para terminales de potencia)

Especificaciones Eléctricas Principales

Tensión Inversa y en Bloqueo Máxima (VDRM / VRRM): 1600 V

Corriente Eficaz en Conducción (ITRMS): 340 A por tiristor

Corriente Media en Conducción (ITAVM): 216 A (a temperatura de caso TC = 85 °C)

Corriente de Sobretensión no Repetitiva (ITSM): 8000 A a 60 Hz / 8600 A a 50 Hz (pulso de 10 ms)

Valor I2t para Fusibles: 320,000 A2s (a 10 ms)

Caída de Tensión Directa en Conducción (VT): 1.2 V máximo (a IT = 300 A)

Tasa Crítica de Crecimiento de Tensión (dv/dt): 1000 V/us

Tasa Crítica de Crecimiento de Corriente (di/dt): 150 A/us

Características de Disparo de Puerta (Gate Characteristics)

Tensión Trigger de Puerta (VGT): 2.0 V a 2.5 V máximo (a 25 °C)

Corriente Trigger de Puerta (IGT): 150 mA máximo (a 25 °C)

Corriente de Mantenimiento (IH): 150 mA

Corriente de Enganche (IL): 200 mA

Tensión de Inmunidad al Disparo de Puerta (VGD): 0.2 V mínimo (a 125 °C)

Especificaciones Térmicas y Mecánicas

Tensión de Aislamiento Base a Terminales (VISOL): 3600 V CA (durante 1 segundo) / 3000 V CA (durante 1 minuto)

Resistencia Térmica Junta a Caso (RthJC): 0.13 K/W por tiristor

Resistencia Térmica Caso a Disipador (RthCH): 0.05 K/W por módulo (usando pasta térmica)

Rango de Temperatura de Operación (TJ): -40 °C a +125 °C

Rango de Temperatura de Almacenamiento (TSTG): -40 °C a +125 °C

Torque de Apriete Recomendado:

Montaje a disipador (M5): 2.25 a 2.75 Nm

Terminales principales (M6): 4.25 a 5.75 Nm

Dimensiones de Encapsulado: 94 mm (Largo) x 34 mm (Ancho) x 30 mm (Alto)

Peso Aproximado: 150 g

Control de motores en corriente alterna (Soft Starters / Arrancadores Suaves).

Control de motores de corriente continua (rectificadores controlados).

Regulación de potencia en hornos eléctricos y sistemas de calentamiento por resistencia.

Rectificadores de entrada para variadores de frecuencia de red trifásica.

Sistemas de alimentación ininterrumpida (UPS) e interruptores estáticos de transferencia.
