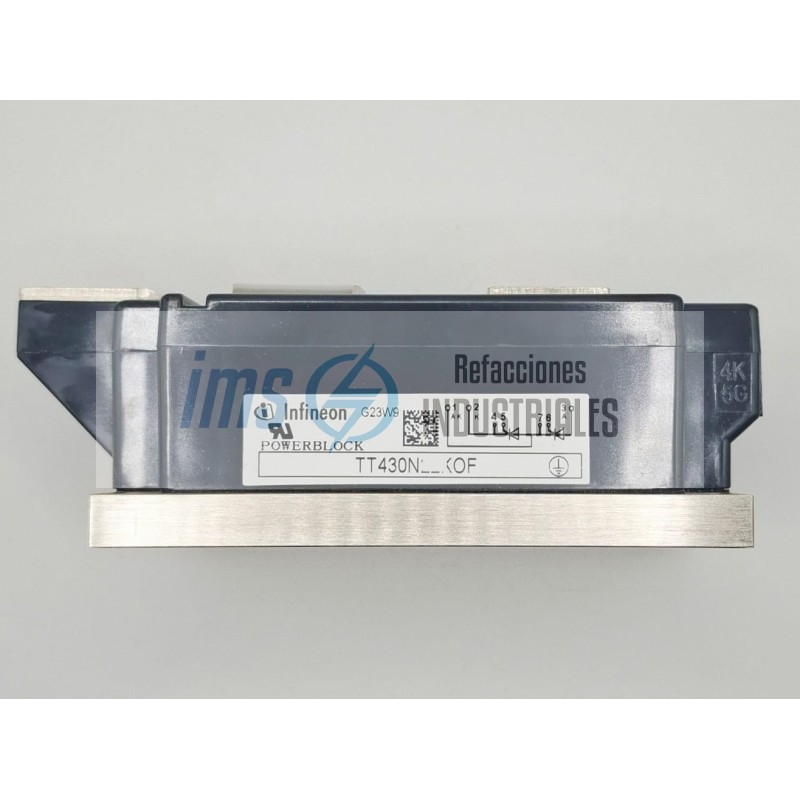

TT430N18KOF

El TT430N18KOF (diseñado y fabricado en Alemania bajo la más alta ingeniería de estado sólido por el líder global en semiconductores, Infineon Technologies) es un módulo industrial de tiristores dobles (SCR) en configuración de serie/medio puente (Dual Thyristor/SCR Module).

Este robusto bloque de potencia pertenece a la legendaria familia de encapsulados Eco BLOCK de Infineon. A diferencia de las pastillas lógicas o los diodos comunes, este componente encapsula dos tiristores masivos conectados en serie sobre una placa base aislada. Su función principal en la planta es actuar como una etapa rectificadora y controladora síncrona de fuerza brutal, encargada de regular y trocear flujos masivos de Corriente Alterna (CA) a frecuencias de red mediante impulsos de compuerta en arrancadores suaves, variadores de frecuencia pesados y celdas de potencia industrial.

1. Desglose Alfanumérico Estricto de Modelo (Nomenclatura Infineon)

Cada bloque del código de catálogo grabado en láser sobre el chasis fenólico autoextinguible define los límites estructurales, eléctricos y de silicio fijos de fábrica:

TT: Especifica estrictamente la topología eléctrica interna. Indica una configuración de Dos Tiristores (SCRs) conectados en serie (Media Fase / Half-Bridge / Phase Leg).

430 (Especificación Crítica de Amperaje Nominal): El límite de fuerza galvánica. Determina que el silicio está calculado estructuralmente para conducir una corriente continua máxima en estado encendido de hasta 430 Amperios (A) directos a la carga, bajo condiciones óptimas de disipación a una temperatura de carcasa controlada de 85°C.

N: Código indexado de Infineon que especifica un comportamiento dinámico estándar optimizado para la rectificación en bajas frecuencias de red (50 Hz / 60 Hz).

18 (Especificación Crítica de Voltaje de Bloqueo): El límite de aislamiento. Multiplicando este factor por 100, establece que los tiristores poseen una rigidez dieléctrica masiva para bloquear voltajes directos e inversos de pico repetitivos de hasta 1800 Voltios (V). Esto los capacita para operar con total holgura en redes industriales trifásicas comunes de 380V, 440V, 480V y hasta 600V CA, absorbiendo picos transitorios severos sin perforar el silicio. (Nota técnica de campo: La única diferencia con el modelo hermano 22KOF es que este tiene un límite de bloqueo de 1800V en lugar de 2200V, compartiendo exactamente las mismas dimensiones mecánicas y amperaje).

KOF: Códigos de ingeniería de Infineon que garantizan que el encapsulado es de tipo bloque con placa base de cobre optimizada, libre de sustancias peligrosas y con compuertas lógicas de disparo rápido mejoradas contra transitorios de voltaje (dV/dt).

2. Datos Eléctricos de Fuerza y Gestión Térmica del Silicio

La metalurgia interna de las dos obleas de silicio monolíticas está calculada para tolerar los esfuerzos electrodinámicos más severos de la gran industria:

Corriente de Sobretensión Máxima Transitoria (ITSM): Capaz de soportar un pico de corriente transitorio no repetitivo de hasta 14,500 Amperios (A) durante un semiciclo de 10 milisegundos a 50Hz. Esto blinda al semiconductor ante cortocircuitos francos aguas abajo, otorgando el tiempo necesario para que actúen los fusibles ultra-rápidos de la celda de potencia.

Corriente y Voltaje de Compuerta (Gate Trigger Parameters): Requiere un pulso de control de baja potencia en las terminales lógicas de compuerta, demandando típicamente entre 150 y 250 miliamperios (mA) a una tensión de 2.5V CC para disparar la conducción del silicio masivo.

Aislamiento Galvánico de la Base (VISOL): Los chips de silicio descansan sobre un sustrato cerámico de alta transferencia térmica que los aísla físicamente de la placa base inferior de cobre. Soporta un voltaje de prueba dieléctrico rígido de 3600 Voltios CA eficaces (RMS) a 50Hz durante un minuto, garantizando que el disipador exterior permanezca seguro al tacto del operador.

3. Arquitectura del Chasis Eco BLOCK e Interfaces de Conexión

El módulo unifica sus conexiones organizando los pernos masivos de fuerza en la carátula superior y los pines lógicos de control en conectores de zapata rápida frontales:

Bornes de Fuerza Principal (Tornillos M6 Superiores - Bornes 1, 2, 3):

Borne 1 (Ánodo del Tiristor 1 / Salida en serie): Conexión de potencia principal.

Borne 2 (Cátodo del Tiristor 2 / Entrada en serie): Retorno o alimentación de fase.

Borne 3 (Nodo Central / Cátodo del Tiristor 1 y Ánodo del Tiristor 2): Punto común de la serie que viaja hacia el bus de fuerza o salida de carga.

Pines Lógicos de Control (Terminales Faston con Cables Finos Enchufables):

Pines G1 y K1: Compuerta (Gate 1) y Cátodo de referencia del Tiristor Superior. Reciben el pulso rápido enviado por la tarjeta de disparo.

Pines G2 y K2: Compuerta (Gate 2) y Cátodo de referencia del Tiristor Inferior.

Configuración en Tablero: Utilizando tres módulos TT430N18KOF interconectados entre sus bornes superiores se construye un puente rectificador trifásico totalmente controlado (Full-Controlled Bridge) capaz de manejar cientos de caballos de fuerza.

Evidenciando su alta capacidad de 430A y su rigidez de 1800V, este módulo Infineon es la refacción de stock central en:

Arrancadores Suaves (Soft Starters) de Gran Caballaje: Módulos conectados en contrafase (anti-parallel) encargados de recortar la onda senoidal en rampas de tiempo para arrancar de forma tersa motores trifásicos gigantes de ventiladores de tiro forzado o molinos de cemento, evitando caídas de tensión en la planta.

Puentes Rectificadores Controlados SCR en Variadores de Frecuencia: Etapa convertidora de entrada de variadores pesados de marcas líderes mundiales, encargada de tomar la CA de 440V/480V y transformarla en la CD regulada para alimentar el bus de los IGBTs.

Fuentes de Poder para Plantas de Galvanoplastia y Electrólisis: Rectificación final para tinas químicas industriales que exigen cientos de amperios continuos para recubrimiento de metales.

Controles de Temperatura y Sistemas de Calentamiento por Inducción: Gobernación fina de bancos de resistencias gigantes en hornos de fundición o túneles de secado industrial de gran consumo energético.
