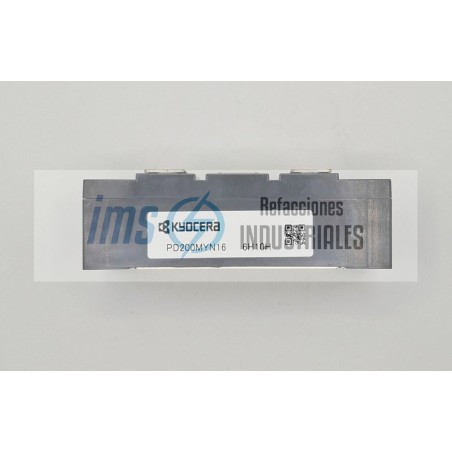

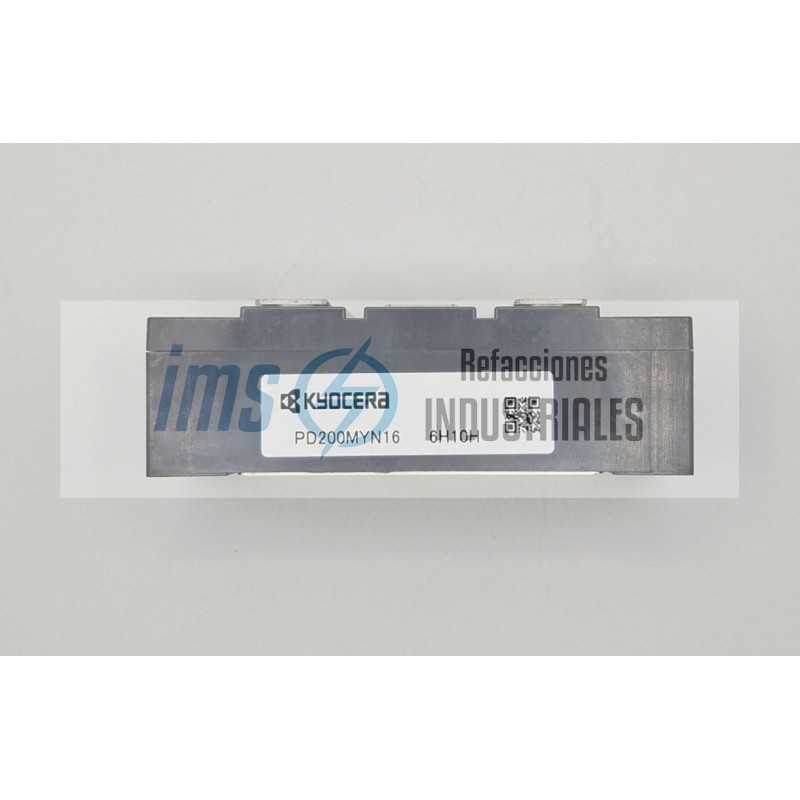

PD200MYN16

El PD200MYN16 de Nihon Inter Electronics Corporation (NIEC / Kyocera AVX) es un módulo de potencia rectificador de diodos en configuración de fase o conexión serie (Diode Power Module / Phase Leg Dual Diode Module), diseñado para la rectificación de red de alta potencia, fuentes de alimentación no conmutadas, cargadores de baterías industriales y etapas de entrada de rectificación en convertidores y variadores de frecuencia.

Diseñado para soportar una tensión inversa de pico repetitiva (VRRM) de 1600 V (1.6 kV) con una corriente media rectificada directa (IO / IF(AV)) de 200 A (y corriente eficaz continua de hasta 314 A), este dispositivo integra dos diodos de potencia conectados internamente en configuración de rama (1 Pair Series Connection / Half Bridge / Phase Leg). Se presenta en un encapsulado modular industrial hermético de base aislada con placa base de cobre para transferencia térmica directa hacia el disipador de calor y terminales de tornillo robustos de alta corriente.

Specs

Fabricante: Nihon Inter Electronics Corporation (NIEC) / KYOCERA Corporation (Kyocera AVX)

Modelo / Referencia de Parte: PD200MYN16

Familia / Serie: Serie PD (Power Diode Modules)

Tipo de Componente: Módulo rectificador de diodos de potencia (Power Diode Phase Leg Module)

Configuración Interna: Doble diodo en serie / rama de puente (1 Pair Series Connection / Dual Phase Leg)

Tipo de Encapsulado / Montaje: Módulo de potencia atornillado en chasis (Screw Mount Module / E-80 Package)

Desglose de la Nomenclatura

PD: Power Diode Module (Módulo de diodos de potencia NIEC / Kyocera)

200: Corriente media asignada de 200 A

MYN: Tipo de topologí

16: Tensión asignada de 1600 V (16 x 100 V)

Especificaciones Eléctricas de Potencia

Tensión Inversa de Pico Repetitiva (VRRM): 1600 V (1.6 kV)

Tensión Inversa de Pico No Repetitiva (VRSM): 1700 V

Corriente Media Rectificada (IO / IF(AV)): 200 A (onda senoidal de 180° a Tc = 100 °C / 105 °C)

Corriente Directa Eficaz (IF(RMS)): 314 A

Corriente de Sobreflujo Directa de Pico (IFSM): 5000 A (5.0 kA a 50/60 Hz, pulso senoidal de 10 ms)

Capacidad Térmica I2t (para selección de fusibles): Aprox. 1.25 x 10^5 A2s

Tensión Directa en Conducción (VF): Máximo 1.50 V (a IF = 500 A / Tj = 25 °C)

Corriente de Fuga Inversa (IRRM): Máximo 10 mA (a VRRM = 1600 V, Tj = 150 °C)

Aislamiento y Características Térmicas

Tensión de Aislamiento Dieléctrico (VISOL): 2500 VAC (RMS durante 1 minuto, terminales a placa base)

Resistencia Térmica Unión-Carcasa (Rth(j-c)): Aprox. 0.16 °C/W (por diodo)

Resistencia Térmica Carcasa-Disipador (Rth(c-s)): Aprox. 0.05 °C/W (módulo completo con grasa térmica)

Rango de Temperatura de Unión en Operación (Tj): -40 °C a +150 °C

Rango de Temperatura de Almacenamiento (Tstg): -40 °C a +125 °C / +150 °C

Especificaciones Mecánicas y de Montaje

Tipo de Terminales: Terminales de potencia principales con tornillo métrico M5 / M6

Par de Apriete Recomendado:

Tornillos de fijación al disipador: 3.5 Nm a 4.5 Nm

Tornillos de terminales eléctricos: 3.5 Nm a 4.5 Nm

Material de la Placa Base: Placa de cobre con aislamiento de alúmina (DBC)

Peso Aproximado: Aprox. 220 g a 280 g

Normativas: Cumplimiento de directivas RoHS

Puentes rectificadores de entrada monofásicos y trifásicos para variadores de frecuencia (VFD / inversores).

Fuentes de alimentación de corriente continua no conmutadas y rectificadores industriales pesados.

Cargadores de baterías de tracción y bancos de energía de alta capacidad.

Control de campo de generadores y motores síncronos de corriente continua.

Fuentes de alimentación para corte y soldadura por arco.
