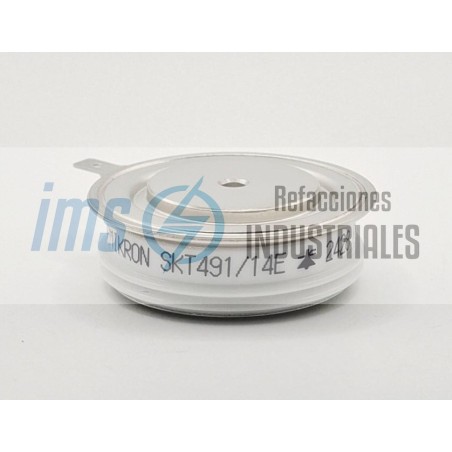

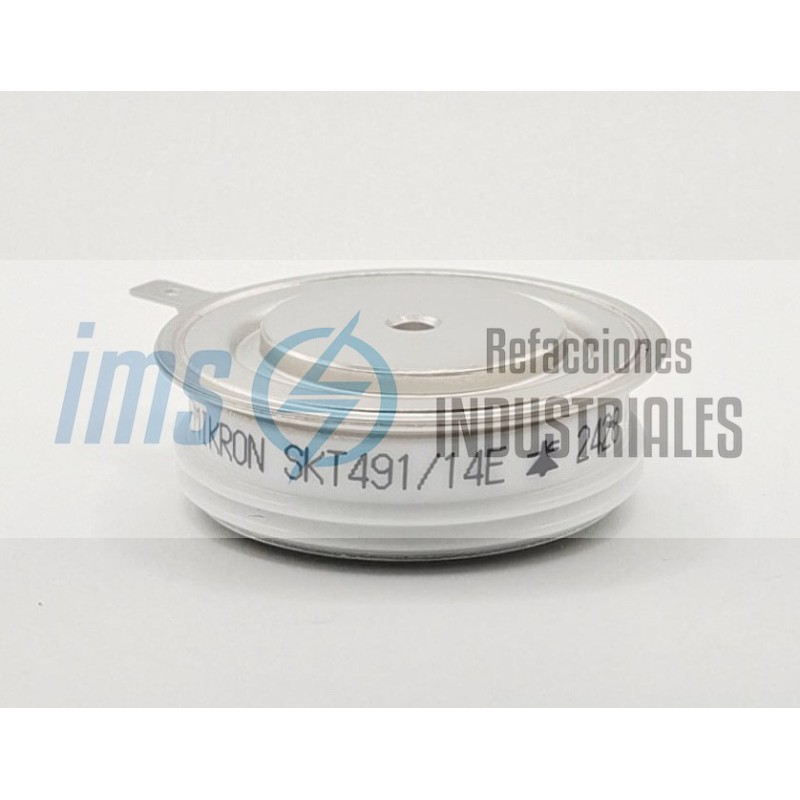

SKT491/14E

El SKT 491/14E de Semikron es un tiristor de control de fase (SCR) de alta potencia diseñado en encapsulado hermético de cerámica tipo disco / cápsula (Hockey Puk). Este dispositivo está optimizado para la rectificación, conmutación y regulación de potencia en aplicaciones industriales de alta exigencia.

Su arquitectura de contacto por presión interna y la capacidad de enfriamiento por ambos lados (double-side cooling) garantizan una baja resistencia térmica, alta resistencia a ciclos de carga repetitivos y un rendimiento óptimo ante picos de corriente transitorios.

Specs

Fabricante: Semikron (Semikron Danfoss)

Serie / Modelo: SKT 491/14E

Tipo de Componente: Tiristor de control de fase (SCR)

Encapsulado / Formato: Cápsula cerámica de presión (Hockey Puk / Disc Type)

Montaje: Por sujeción con prensa / abrazadera térmica (Disipación por ambos lados)

Especificaciones Eléctricas Principales

Tensión Repetitiva de Pico en Estado Bloqueado (VDRM / VRRM): 1400 V

Corriente Media en Estado de Conducción (IT(AV)): 490 A (a temperatura de carcasa Tc = 85 °C)

Corriente Eficaz en Conducción (ITRMS): 950 A

Corriente de Pico No Repetitiva (ITSM): 7000 A (a 10 ms, Tj = 125 °C)

Valor I²t para Fusión (I²t): 245,000 A²s (a 10 ms, Tj = 125 °C)

Tensión de Disparo de Puerta (VGT): 2.5 V máx. (a 25 °C)

Corriente de Disparo de Puerta (IGT): 250 mA máx. (a 25 °C)

Caída de Tensión en Estado de Conducción (VT): 1.65 V máx. (a IT = 1500 A)

Tasa Crítica de Crecimiento de Tensión (dv/dt): 1000 V/µs

Especificaciones Térmicas y Mecánicas

Rango de Temperatura de Operación de la Unión (Tj): -40 °C a +125 °C

Rango de Temperatura de Almacenamiento: -40 °C a +125 °C

Resistencia Térmica Unión a Carcasa (Rth(j-c)): 0.041 °C/W (enfriamiento por ambos lados) / 0.082 °C/W (enfriamiento por un solo lado)

Fuerza de Montaje / Sujeción Requerida: 10 kN a 12 kN

Peso Aproximado: 270 g

Rectificadores de control de fase para accionamientos de motores de corriente continua (DC).

Arrancadores suaves (Soft Starters) para motores de CA de alta potencia.

Equipos de soldadura eléctrica industrial y calentamiento por inducción.

Controladores de potencia para hornos eléctricos y cargas resistivas masivas.

Sistemas de alimentación ininterrumpida (UPS) de gran escala y variadores de frecuencia.
