TCS424340HLP

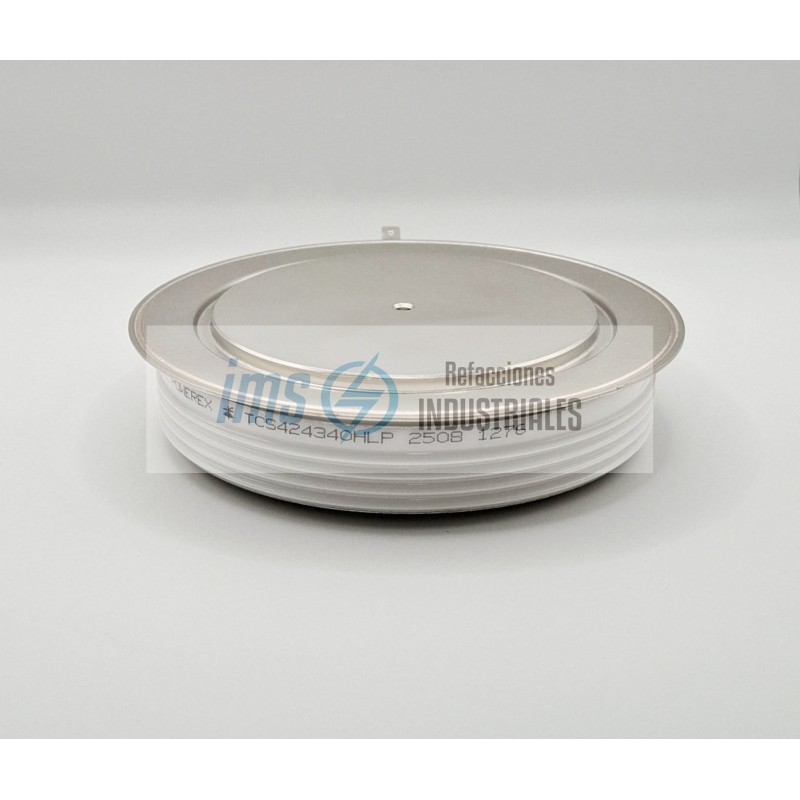

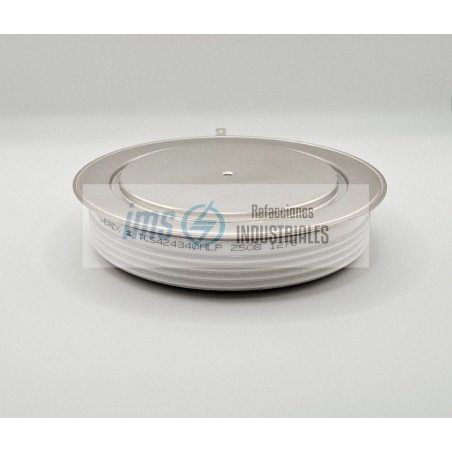

El TCS424340HLP es un tiristor de control de fase de muy alta potencia (SCR) desarrollado por la marca Powerex (perteneciente a la serie TCS4). Diseñado en un formato de tipo cápsula o disco prensado (press-pack), este componente destaca por incorporar una estructura de compuerta optimizada para soportar variaciones críticas y extremas de corriente y voltaje. Su encapsulado cerámico hermético está construido para proveer un aislamiento eléctrico óptimo y soportar los rigores de los entornos industriales pesados de alta exigencia energética.

Parámetros Eléctricos Importantes

Los valores nominales de este dispositivo se ubican en la gama más alta de manejo de potencia de conmutación:

Voltaje de Bloqueo Máximo Repetitivo (Vdrm / Vrrm): 2400 Voltios (determinado por el código 24 en su nomenclatura). Es el límite seguro de tensión que puede bloquear tanto en sentido directo como inverso.

Corriente Media en Estado de Conducción (It av): 3400 Amperios medidos a una temperatura de carcasa de 70°C (indicado por el código 340). A temperaturas más bajas (como 54°C), su capacidad se eleva hasta los 4000 Amperios.

Corriente Eficaz en Estado de Conducción (It rms): Hasta 5341 Amperios continuos a 70°C.

Corriente de Sobretensión de Pico (Itsm): Capacidad extrema de sobrecorriente para un solo ciclo de onda (60Hz) de 80,000 Amperios (80 kA).

Velocidad Crítica de Elevación de Corriente (di/dt): 200 Amperios por microsegundo en modo repetitivo (400 Amperios por microsegundo no repetitivo). Esto evita fallas por concentración de calor en el encendido.

Velocidad Crítica de Elevación de Voltaje (dv/dt): 1000 Voltios por microsegundo, lo que le otorga una alta inmunidad a disparos no deseados causados por ruido o picos bruscos de tensión en la línea.

Corriente de Disparo de Compuerta (Igt): Máximo de 250 miliamperios a 25°C para asegurar el encendido del componente.

Dimensiones Físicas

Al tratarse de una cápsula o disco de gran tamaño, su diseño físico prioriza el enfriamiento por ambas caras expuestas (double-side cooling).

Tipo de Encapsulado: Disco cerámico hermético de gran diámetro.

Peso aproximado del dispositivo: Alrededor de 1.45 kilogramos (3.2 libras), lo que refleja el volumen del material semiconductor y sus placas internas.

Fuerza de Montaje Mecánica Requerida: Para asegurar su correcto funcionamiento eléctrico y transferir adecuadamente el calor hacia los disipadores, requiere una fuerza de compresión externa obligatoria de entre 53 y 67 kilonewtons (equivalente a un rango de 12,000 a 15,000 libras de presión).

Conexiones Internas

La arquitectura interna del TCS424340HLP está optimizada para la distribución uniforme de la corriente en la pastilla de silicio:

Superficies Principales: Carece de terminales tradicionales de tornillo. El contacto del Ánodo y del Cátodo se realiza de manera superficial mediante las dos caras planas de metal pulido del disco, las cuales quedan aprisionadas directamente contra las barras conductoras del sistema.

Estructura de Compuerta (Gate): Integra internamente un diseño de compuerta de alta eficiencia (high di/dt gate structure). Al ingresar la corriente de disparo, esta activa de forma inmediata zonas periféricas amplificadas para que la conducción se extienda homogéneamente por todo el disco de silicio en pocos microsegundos.

Terminales de Señal: Cuenta con terminales tipo cable flexible (un cable para la compuerta y otro para el potencial del cátodo auxiliar) que sobresalen de la moldura del disco, usualmente con una longitud extendida de fábrica para facilitar su conexión a la tarjeta de disparo externa.

Este dispositivo está

Arrancadores Suaves de Media Tensión (Soft Starters): Utilizados para iniciar de forma segura motores eléctricos trifásicos gigantescos (de miles de caballos de fuerza) en la minería o bombeo de agua.

Contactores de Estado Sólido de Alta Potencia: Conmutación sin desgaste mecánico de cargas de corriente alterna masivas.

Sistemas de Control de Motores (Sistemas Drive de Gran Escala): Regulación de velocidad y dirección de motores industriales en líneas de laminación de acero y plantas papeleras.

Fuentes de Alimentación de Corriente Directa de Gran Capacidad: Sistemas de rectificación para procesos químicos industriales, hornos de arco eléctrico y subestaciones de energía.
