HCPL-316J-500E

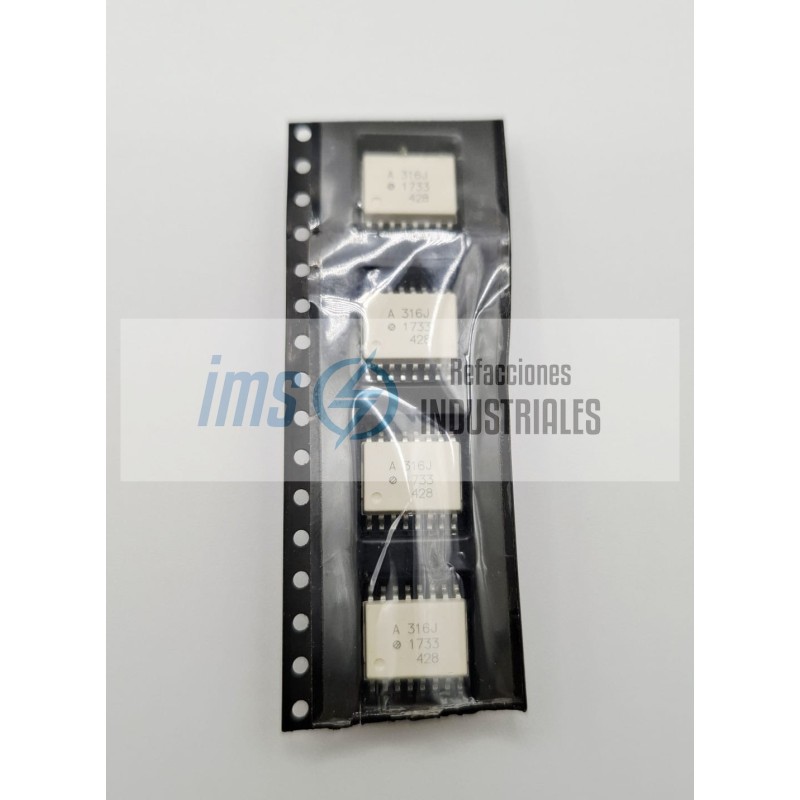

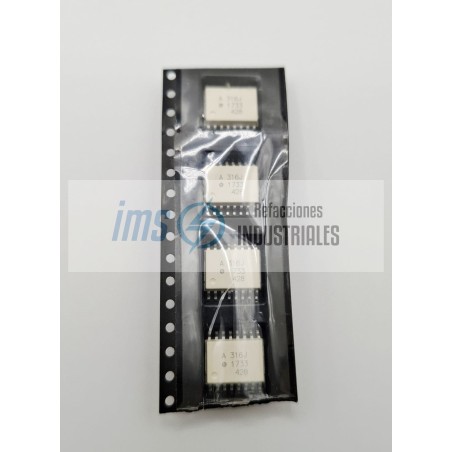

El HCPL-316J-500E la terminación -500E indica una diferencia crítica en la presentación física: este código especifica que el componente se entrega en formato de Cinta y Carrete (Tape and Reel).

Esta presentación está diseñada exclusivamente para procesos de montaje automatizado (Pick and Place) en líneas de producción de alto volumen.

Especificaciones Técnicas (Resumen)

Función: Driver de compuerta (Gate Driver) ópticamente aislado con protección integrada.

Corriente de Salida: 2.0 A a 2.5 A (Pico).

Voltaje de Carga: Hasta 1200V (usado con IGBTs/MOSFETs).

Protección DESAT: Detecta cortocircuitos en el transistor de potencia.

Aislamiento: 3750 V RMS.

Encapsulado: SO-16 Widebody (Cuerpo ancho).

El valor real del HCPL-316J-500E reside en su capacidad para evitar que un cortocircuito destruya el módulo de potencia (IGBT).

Pin 14 (DESAT): Monitorea el voltaje del IGBT mientras está encendido. Si el voltaje sube demasiado (indicando una corriente excesiva), el driver activa el protocolo de emergencia.

Pin 11 (VOUT): Realiza el Apagado Suave. Si cortara la energía instantáneamente durante una falla, la energía acumulada podría quemar el chip. El driver baja el voltaje de forma controlada.

Pin 6 (FAULT): Cambia su estado para avisar al controlador central que la etapa de potencia ha fallado, permitiendo que el software del sistema se detenga de forma segura.

Debido a que el formato -500E es para producción masiva, es el modelo que encontrarás dentro de la fabricación de:

Inversores de Aire Acondicionado Industriales.

Convertidores de Energía Solar.

Sistemas de Dirección Asistida en Vehículos Eléctricos.

Variadores de Frecuencia (VFD) de catálogo comercial.
