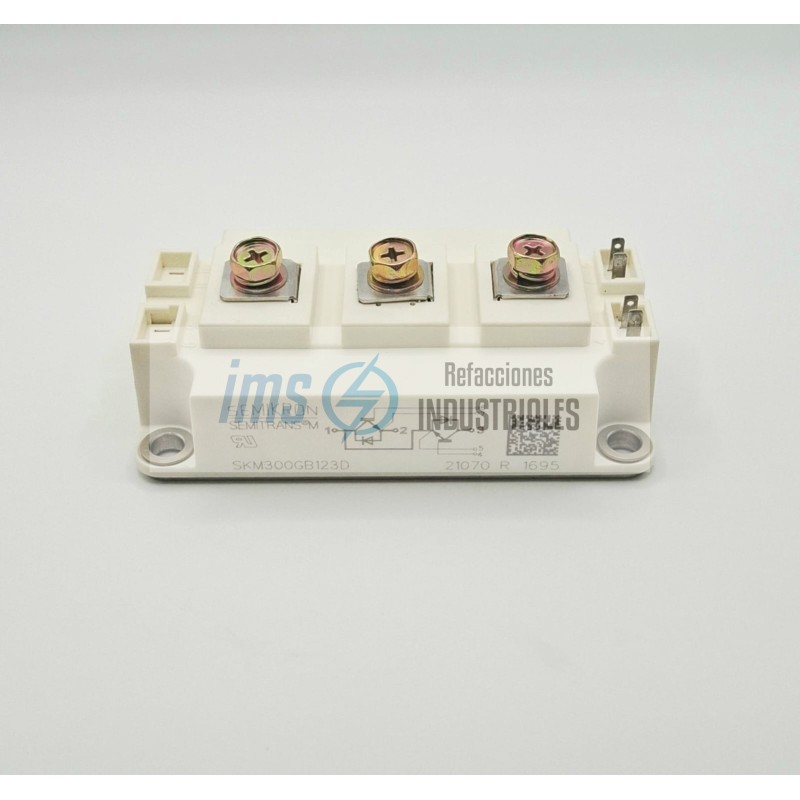

SKM300GB123D

Módulo IGBT Semikron SKM300GB123D: Media Puente de 1200V / 300A

El SKM300GB123D es un Módulo de Transistor Bipolar de Compuerta Aislada (IGBT) de alto rendimiento fabricado por Semikron. Este componente es la elección estándar para la conversión de energía en la industria, ofreciendo una solución robusta y eficiente en una configuración de Media Puente (Half-Bridge).

El SKM300GB123D es ideal para operar en redes eléctricas de 380V a 690V AC, brindando un margen de seguridad confiable gracias a su voltaje de bloqueo de 1200V.

Voltaje Máximo VCES 1200 V

Corriente Nominal IC 300 A

Corriente de Pico ICM 600 A

Topología Media Puente 2 IGBTs y 2 Diodos de Recuperación Rápida.

Paquete SEMITRANS 3 Carcasa industrial estándar optimizada para disipación térmica.

La configuración de Media Puente es el bloque de construcción fundamental para los sistemas de conversión de potencia, siendo necesarios tres módulos como este para crear un inversor trifásico completo.

Función: Se utiliza para la conmutación rápida de alta potencia, controlando el flujo de energía del bus DC a la salida AC.

Gestión Térmica: La base de cobre aislada eléctricamente y la carcasa SEMITRANS 3 están diseñadas para un montaje directo y eficiente sobre grandes disipadores de calor (a menudo refrigerados por aire forzado o líquido).

Aplicaciones Comunes:

Variadores de Frecuencia (VFD): Para el control de motores eléctricos de alta potencia.

Fuentes de Alimentación Ininterrumpida (UPS): Convertidores DC/AC.

Inversores de Energía Renovable: Conversión de energía solar o eólica.
