SKM300GB123D

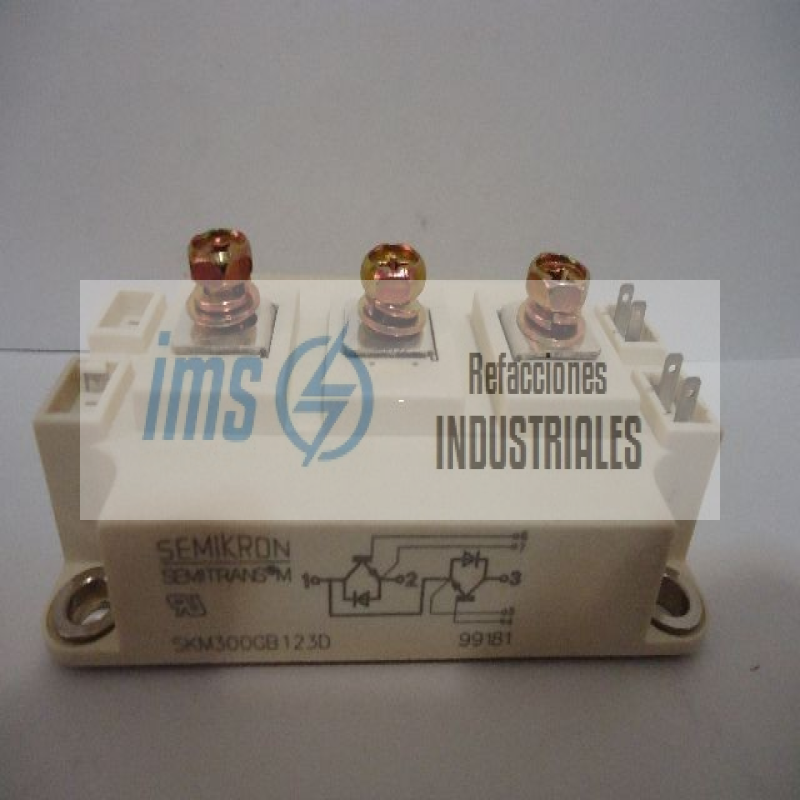

El SKM300GB123D (diseñado y fabricado en Alemania bajo la rigurosa ingeniería de potencia de Semikron, ahora Semikron Danfoss) es un módulo transistor bipolar de compuerta aislada de doble canal en configuración de medio puente (Dual IGBT Half-Bridge Power Module).

Este robusto bloque de estado sólido encapsulado en el clásico chasis industrial SEMITRANS 3 no es un pequeño transistor de montaje superficial ni un tiristor ordinario; es un conmutador monolítico de potencia pesada. Su función principal en el piso de proceso es ir atornillado firmemente sobre bloques disipadores de aluminio masivos con ventilación forzada en la etapa inversora de variadores de frecuencia de gran caballaje, inversores solares centrales y sistemas de alimentación ininterrumpida (UPS) industriales. Se encarga de recibir pulsos lógicos PWM rápidos de una tarjeta driver para encender y cortar corrientes masivas de cientos de amperios en microsegundos, troceando el voltaje de Corriente Directa (CD) para simular ondas de Corriente Alterna (CA) y controlar la velocidad de motores trifásicos grandes.

1. Desglose Alfanumérico Estricto de la Nomenclatura Semikron

Cada segmento del número de catálogo oficial grabado en láser sobre la cubierta rígida del módulo detalla un límite físico y una capacidad de silicio inalterable:

SKM (Familia de Módulos IGBT): Prefijo maestro que identifica a la línea oficial de módulos de transistores de Semikron calculated para fijación por pernos mecánicos y alta fiabilidad en tableros eléctricos rudos.

300 (Especificación Crítica de Amperaje Nominal): El límite térmico galvánico. Determina que las uniones de silicio internas toleran una conducción continua máxima de hasta 300 Amperios (A) reales operando a una temperatura ideal de chasis de 25 grados Celsius. Cuando el chasis opera en regímenes normales de proceso en la planta (alrededor de 80 grados Celsius), el amperaje continuo seguro se estabiliza nominalmente en torno a los 200 A a 220 A.

GB (Topología de Circuito Interno - Half-Bridge): Especifica strictly que aloja dos transistores IGBT conectados en serie en configuración de medio puente con sus respectivos diodos de rueda libre en paralelo. Colocando tres módulos SKM300GB en paralelo, el electricista construye el puente inversor trifásico completo (fases U, V, W) para gobernar un motor.

123 (Especificación Crítica de Voltaje de Bloqueo): Multiplicando este factor por 10, establece el límite de rigidez dieléctrica: soporta voltajes máximos entre Colector y Emisor de hasta 1200 Voltios (V) planos de Corriente Directa. Esto lo blinda estructuralmente para trabajar en variadores alimentados por líneas trifásicas comerciales de 380V, 440V y 480V CA, absorbiendo picos transitorios severos.

D (Variante de Silicio y Diodo Rápido): Certifica la integración de chips con tecnología de compuerta optimizada de bajas pérdidas por conmutación y diodos inversos de recuperación ultra-rápida (CAL - Controlled Axial Lifetime Diode).

2. Datos Eléctricos de Fuerza y Gestión de la Compuerta Aislada

La microelectrónica interna de Semikron está dimensionada para soportar los transitorios y arranques directos de motores pesados:

Corriente de Pico Pulsada (Icm): Capaz de soportar pulsos transitorios de corriente cortos de hasta 600 A durante lapsos de milisegundos, permitiendo absorber las corrientes de irrupción iniciales de las bobinas sin degradar el silicio.

Voltaje de Saturación Colector-Emisor (VCE sat): Presenta una caída de tensión típica muy baja en conducción de solo 2.5 V a plena corriente nominal, minimizando el calentamiento disipado por resistencia interna del chip.

Voltaje Crítico de Compuerta (Vges): La capa de óxido de la compuerta aislada (Gate) soporta una ventana rígida de aislamiento de hasta mas/menos 20 V continuos. Requiere típicamente un pulso limpio de +15 V para un encendido total franco y saturado, y de -8V a -15V para garantizar un apagado seco y hermético libre de encendidos falsos por ruido EMI.

3. Interfaces de Conexión Eléctrica y Distribución de Bornes

El chasis SEMITRANS 3 organiza de forma nítida las líneas separando los pernos pesados de fuerza de los pines delgados de control lógico:

Bornes de Alta Potencia (Pernos de Tornillo M5 Superiores):

Terminal 1 (+ / Colector del IGBT Superior): Conexión al polo positivo del bus de capacitores de Corriente Directa (Bus de CD).

Terminal 2 (Punto Medio / Salida de Fase hacia el Motor): Conexión unida al Emisor del IGBT superior y al Colector del IGBT inferior. Es de donde sale el cable grueso de fuerza hacia el motor.

Terminal 3 (- / Emisor del IGBT Inferior): Conexión al polo negativo del bus de CD.

Pines de Control Lógico (Terminales Faston de 2.8 mm Delgadas Frontales):

Debido a su alta capacidad de 300A, su aislamiento a 1200V y su topología en medio puente, el módulo Semikron es la refacción central en:

Etapa Inversora Principal en Variadores de Frecuencia Grandes: Módulo encargado de la conmutación de fuerza para motores trifásicos rudos de extrusoras de plástico, molinos de minería y extractores en plantas siderúrgicas.

Inversores Centrales para Parques Solares y Eólicos: Conmutación de potencia en los convertidores encargados de sincronizar los kilovatios de energía generados hacia las subestaciones eléctricas principales.

Sistemas de Alimentación Ininterrumpida (UPS) de Gran Tonelaje: Conversores inversores maestros en subestaciones críticas para hospitales o centros de datos encargados de generar ondas senoidales perfectas de respaldo bajo cargas pesadas.
