FR500-4T-075BDRV1

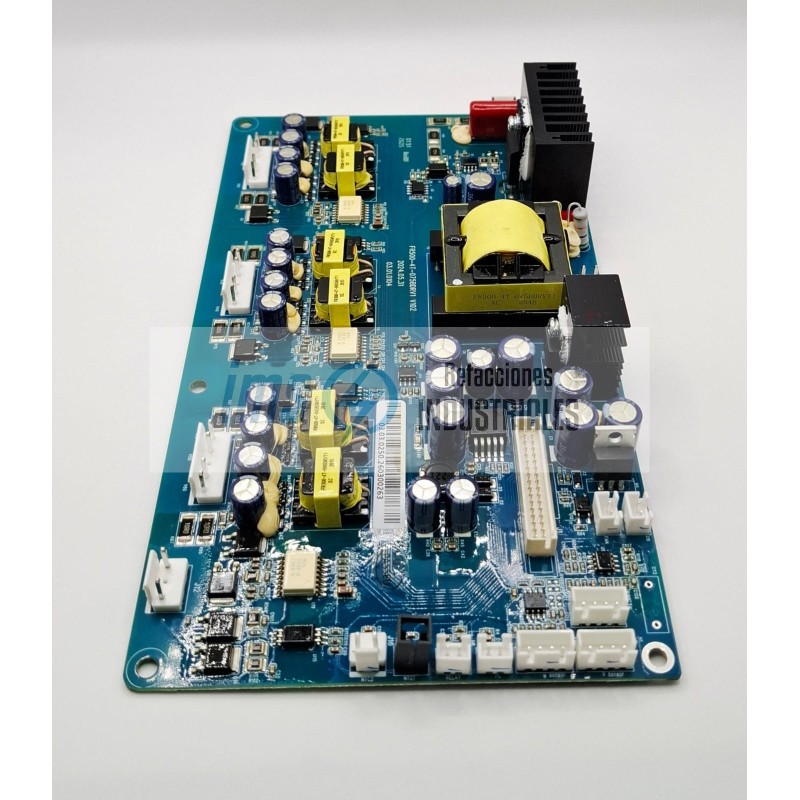

La tarjeta FR500-4T-075BDRV1 es la tarjeta de control de disparo y conducción (Driver Board / Gate Drive Board) para los inversores o variadores de frecuencia (VFD) de la serie FR500 / FR500A, fabricados por la firma especializada en automatización FRECON Electric (Shenzhen, China).

Dentro de la arquitectura de un variador de alta potencia, esta tarjeta actúa como el puente crítico entre la lógica del microprocesador (tarjeta de control superior) y los semiconductores de potencia (módulos IGBT). Se encarga de acondicionar y amplificar las señales digitales débiles para activar o desactivar físicamente los transistores encargados de moldear el voltaje que va hacia el motor.

1. Desglose Técnico de la Nomenclatura del Variador

El código grabado en el chasis del inversor original al que pertenece esta refacción de repuesto detalla el rango de potencia que maneja la tarjeta:

FR500 (Serie de Producto): Línea de inversores de control vectorial de alto rendimiento de FRECON, optimizada para control de torque preciso en la industria pesada, extrusoras, mezcladoras, y control de ventiladores o bombas masivas.

4T (Voltaje de Red): Diseñado para redes eléctricas de Trifásica en 380V a 480V CA a 50/60 Hz.

075 (Capacidad de Potencia): Identifica que el variador está calibrado para controlar motores de gran caballaje, específicamente de 75 kW (100 Caballos de Fuerza / HP).

B (Unidad de Frenado Dinámico): Indica soporte o control para sistemas de frenado dinámico integrado (Braking Unit), crucial para detener cargas de alta inercia.

DRV1 (Identificación de Tarjeta): Código de revisión interna de hardware de FRECON para la tarjeta de controladores de compuerta (Drive Circuit Board Revision 1).

2. Funciones Principales y Circuitos Integrados de la Tarjeta

La tarjeta FR500-4T-075BDRV1 aloja varios subcircuitos vitales que aseguran que la conmutación eléctrica ocurra de forma segura a altas velocidades:

Aislamiento Galvánico (Optoacopladores de Alta Velocidad): Aísla físicamente las señales lógicas de baja tensión provenientes de la CPU (5V o 24V CC) de los voltajes peligrosos que viajan por el bus de corriente continua de fuerza (más de 540V CC). Esto previene que una falla severa o un cortocircuito en el motor destruya la tarjeta de control principal de la pantalla.

Amplificación de Señal de Disparo (Gate Driver Circuit): Los módulos IGBT de 75 kW demandan una corriente de compuerta instantánea muy fuerte para vencer la capacitancia interna del silicio y lograr un encendido limpio. Los circuitos controladores (chips Gate Drivers) de la tarjeta entregan los pulsos nítidos de voltaje positivo y negativo requeridos para abrir y cerrar los transistores a frecuencias de conmutación de hasta 16 kHz.

Detección de Cortocircuito y Desaturación: Monitorea en tiempo real el estado de conducción de los IGBT. Si la tarjeta detecta que el motor se fue a tierra o hay un cortocircuito en los cables de salida, entra en protección por desaturación de inmediato, cortando las señales de disparo en microsegundos antes de que los transistores exploten mecánicamente.

3. Síntomas Habituales de Falla en la Tarjeta DRV1

Al ser una de las etapas expuestas a mayor fatiga eléctrica por picos de tensión y estrés térmico, suele presentar daños específicos en taller:

Códigos de Falla Críticos en el Panel (HMI): El inversor se bloquea de forma instantánea al intentar arrancar arrojando alarmas como OUT (Falla de Salida/Cortocircuito), OC (Sobrecorriente), o errores de fase abierta, incluso si el motor está completamente desconectado de los bornes U, V, W.

Componentes Quemados Visualmente: Cortocircuitos en las resistencias de montaje superficial (SMD) de las compuertas, diodos Zener de protección reventados o rastros de hollín alrededor de los chips optoacopladores.

Capacitores Electrolíticos Secos: Los capacitores encargados de filtrar las fuentes internas del circuito de disparo sufren degradación por calor continuo en plantas sin aire acondicionado, provocando ruido e inestabilidad en la forma de onda de conmutación.

Si sospechas de un daño en la tarjeta FR500-4T-075BDRV1 durante el mantenimiento preventivo o correctivo de la máquina, realiza las siguientes verificaciones utilizando un multímetro digital en frío (equipo totalmente desenergizado):

Medición en Modo Diodo de los Canales de Disparo: Coloca la punta negra en la terminal de compuerta (Gate) de cada salida de la tarjeta y la roja en el emisor auxiliar. Las seis lecturas correspondientes a las tres fases de salida deben marcar valores de resistencia idénticos o caídas de voltaje simétricas en el multí

Revisión de Resistencias de Compuerta: Inspecciona visualmente y mide las resistencias limitadoras de compuerta de baja impedancia (usualmente de 2.2 a 15 Ohms). Si un IGBT entró en cortocircuito previo, estas resistencias suelen actuar como fusibles físicos y se abren por completo.

Verificación de Fuentes Auxiliares: Con el variador energizado con voltaje de control (pero sin orden de marcha), mide que los voltajes de alimentación flotantes para los drivers estén estables (típicamente rangos simétricos de +15V para encendido y -5V a -9V para el apagado seguro).
