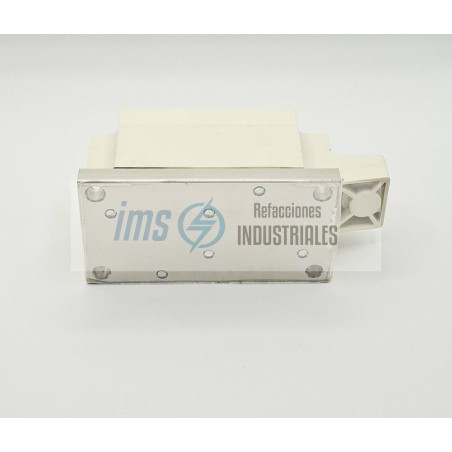

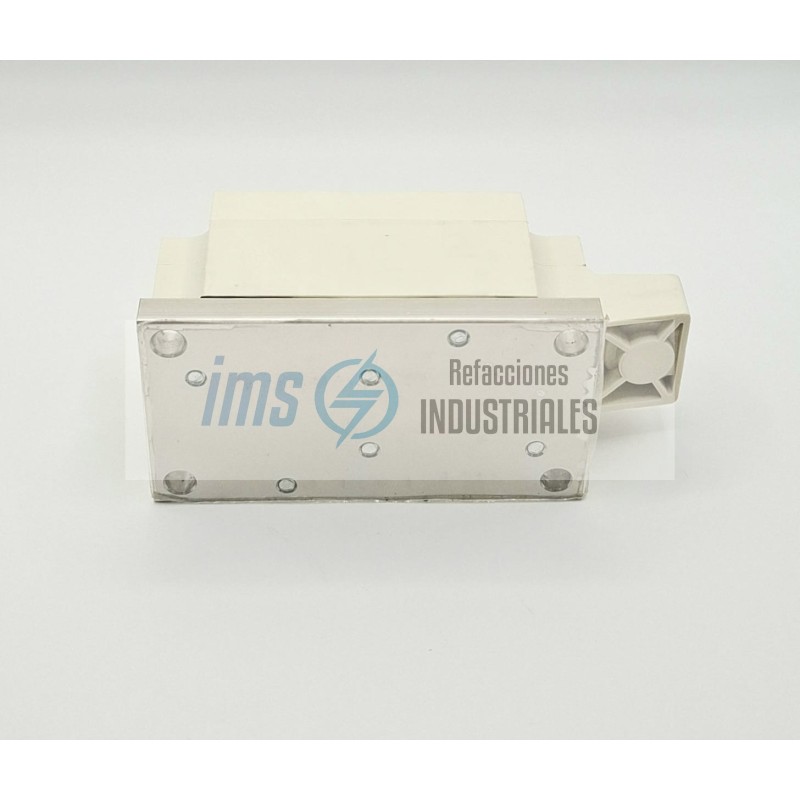

SKKH250/18E

Fabricante: Semikron (Alemania), sinónimo de calidad y fiabilidad en semiconductores de potencia.

Tipo: Módulo de Tiristores (SCR) / Diodos. Es un módulo de dos tiristores y dos diodos independientes, comúnmente conocido como un módulo de medio controlado o módulo de tiristores en antiparalelo con diodos.

Tecnología: SCR de Fase Controlada. No es un IGBT de conmutación rápida, sino un tiristor que se enciende (dispara) con un pulso en su compuerta (gate) y se apaga cuando la corriente pasa por cero (conmutació

Principio de funcionamiento: Controla la potencia entregada a una carga (como un motor de CA o una resistencia de calentamiento) regulando el ángulo de disparo de los SCRs, lo que varía el voltaje RMS efectivo.

Es crucial entender su configuración para conectarlo correctamente. El módulo tiene 4 terminales de potencia principales:

MT1 (Main Terminal 1): Terminal común del SCR1 y Diodo D2.

MT2 (Main Terminal 2): Terminal común del SCR2 y Diodo D1.

G1 (Gate 1): Terminal de compuerta para disparar el SCR1.

G2 (Gate 2): Terminal de compuerta para disparar el SCR2.

Visualmente: Imagina un interruptor bidireccional controlado (los dos SCRs) con dos diodos en paralelo inverso. Se utiliza típicamente para controlar una carga de CA monofásica conectada entre MT1 y MT2.

Voltaje:

Voltaje de bloqueo (VDRM/VRRM): 1800 V

Voltaje RMS de línea (VL-L): Para 1800V, es adecuado para sistemas de 480VAC, 575VAC e incluso 690VAC (con el margen de seguridad adecuado).

Corriente:

Corriente RMS del tiristor (IT(RMS)): 250 A (valor nominal continuo).

Corriente media del tiristor (IT(AV)): Aprox. 160 A (para conducción de media onda).

Corriente de sobrecarga (I²t): Muy alta, para soportar cortocircuitos.

Parámetros del Tiristor (SCR):

Corriente de compuerta para disparo (IGT): Típicamente 200-300 mA (necesita un driver robusto).

Voltaje directo en estado conducción (VTM): ~1.5 - 2.0 V (a corriente nominal). Define las pérdidas por conducción.

Parámetros del Diodo (FWD):

Corriente RMS (IF(RMS)): Similar a la del tiristor, ~250 A.

Caída de voltaje directo (VFM): ~1.2 - 1.7 V.

Características Térmicas:

Resistencia térmica unión-cápsula (Rth(j-c)): Muy baja, típicamente < 0.05 °C/W (por tiristor/diodo), gracias al diseño de presión directa (press-pack interno) sobre la base de cobre.

Temperatura máxima de unión (Tj max): +125 °C.

Este módulo es la piedra angular de sistemas de control de potencia de CA de baja frecuencia:

Arrancadores Suaves (Soft Starters): Para arranque progresivo de motores de inducción de media/alta potencia (hasta ~200 kW a 480V), reduciendo la corriente de arranque (inrush).

Controladores de Velocidad para Motores de CA (Voltaje/Hertz): En ventiladores, bombas y compresores (fan & pump applications), donde se varía el voltaje para controlar el par y la velocidad.

Reguladores de Calefacción Industrial: Control de hornos, hornos de inducción, calentadores de resistencia.

Estabilizadores de Voltaje (AC Voltage Regulators).

Contactores Estáticos (AC Switches).

Control de Iluminación (para cargas grandes en teatros o industrias).
