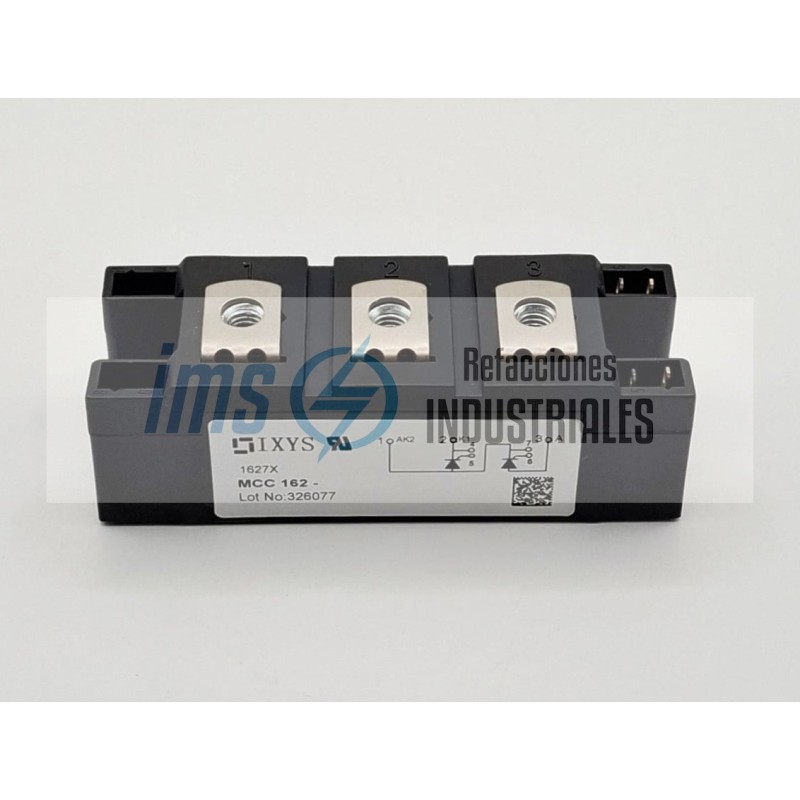

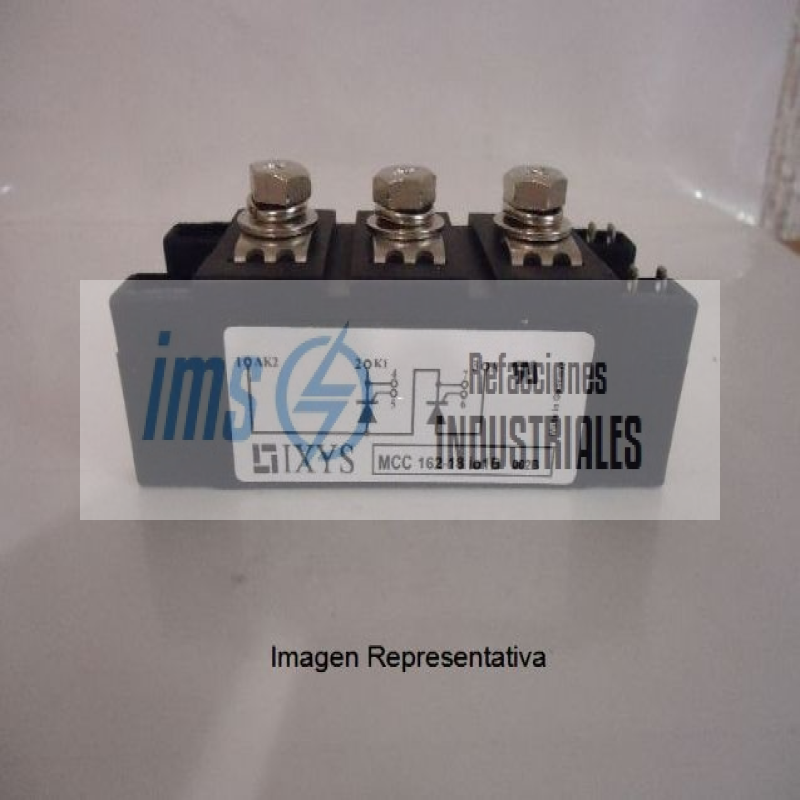

MCC162-12IO1

El MCC162-12IO1 es un módulo de potencia de estado sólido de doble tiristor (Dual SCR / Thyristor Module) de grado industrial, diseñado y fabricado por la firma alemana IXYS Corporation (actualmente una marca global de Littelfuse Inc.), líder mundial en semiconductores de potencia robustos.

Este dispositivo está integrado en una topología de brazo de puente o serie. Su función principal en la industria es actuar como un interruptor estático de alta velocidad capaz de rectificar y controlar flujos masivos de energía eléctrica en Corriente Alterna (CA) para transformarla en Corriente Directa (CD) regulada.

1. Parámetros Eléctricos y Límites de Potencia Absolutos

Las especificaciones de sus uniones internas de silicio definen sus límites seguros de operación en circuitos de fuerza:

Voltaje Inverso de Pico Repetitivo (Vdrm / Vrrm): 1200 Voltios (V). El identificador 12 en la nomenclatura especifica este rango de tensión. Esto le permite operar de forma nativa y segura en líneas de fuerza trifásicas industriales (como redes de 380V, 440V y hasta 480V CA), tolerando sobretensiones transitorias y ruido de la red sin sufrir rupturas dieléctricas.

Corriente Directa Nominal Promedio (Itav): 165 Amperios (A) continuos por tiristor bajo una temperatura de chasis controlada (típicamente a 85 °C).

Corriente Eficaz Plena (Itrms): Hasta 300 Amperios (A) de conducción eficaz en el módulo completo.

Corriente de Sobrecarga Transitoria (Itsm): Capaz de soportar picos instantáneos por cortocircuito de hasta 5,400 Amperios durante fracciones de segundo (un ciclo de 50/60 Hz), dándole tiempo de actuar a los fusibles de acción rápida antes de que el tiristor se destruya.

2. Configuración del Circuito Interno (Topología MCC)

La nomenclatura MCC en los módulos de IXYS especifica una configuración de Cátodo Común / Tiristores en Serie (Phase Leg):

Dos Tiristores Integrados: El módulo aloja internamente dos tiristores conectados en serie. La terminal 1 corresponde al Ánodo del primer tiristor, la terminal 2 es el punto medio (Cátodo del primero conectado al Ánodo del segundo) que usualmente va a la fase de entrada de CA, y la terminal 3 es el Cátodo de salida del segundo tiristor.

Terminales de Control (Gate / Compuerta): Cuenta con pines pequeños en la parte superior etiquetados para las compuertas y cátodos auxiliares de ambos tiristores. A través de ellos, la tarjeta electrónica de disparo envía los pulsos de corriente necesarios para controlar el ángulo de fase y regular la potencia de salida.

3. Características de Construcción Mecánica (Encapsulado TO-240AA)

Placa Base de Cobre Aislada: La base metálica del módulo está fabricada en cobre sólido para una máxima transferencia térmica, pero está aislada eléctricamente del circuito interno mediante una capa de cerámica avanzada (Direct Copper Bonding - DCB). Esto permite atornillar el módulo directamente al disipador de aluminio general de la máquina sin riesgo de cortocircuitos.

Bornes de Fuerza Robustos: Las terminales principales de tornillo superior están diseñadas para asegurar conexiones de cables pesados o barras de cobre de distribución con roscas métricas rígidas, evitando falsos contactos por vibraciones.

Hermeticidad Grado Industrial: Los componentes de silicio están encapsulados en resina epóxica retardante de flama de alta densidad, protegiendo las obleas de la humedad ambiental y el polvo metálico de la planta.

Debido a su alta capacidad de 165A a 1200V, el IXYS MCC162-12IO1 se despliega continuamente en:

Controladores de Velocidad para Motores de Corriente Directa (Drives de CD): Utilizado en puentes rectificadores controlados para ajustar el voltaje de armadura en motores grandes de grúas viajeras, extrusoras de plástico y molinos.

Arrancadores Suaves para Motores de Inducción de CA (Soft Starters): Controla la rampa de aceleración de motores trifásicos grandes recortando el voltaje de entrada durante el arranque, reduciendo el estrés mecánico y eléctrico en la planta.

Controladores de Potencia para Hornos Industriales (SCR Power Controls): Regulación milimétrica de la temperatura en bancos de resistencias térmicas de gran caballaje mediante control por ángulo de disparo o ráfaga de ciclos.

Fuentes de Poder Industriales y Cargadores de Baterías Masivos: Rectificación controlada en sistemas de electrólisis, plantas galvánicas o bancos de baterías industriales para montacargas.
