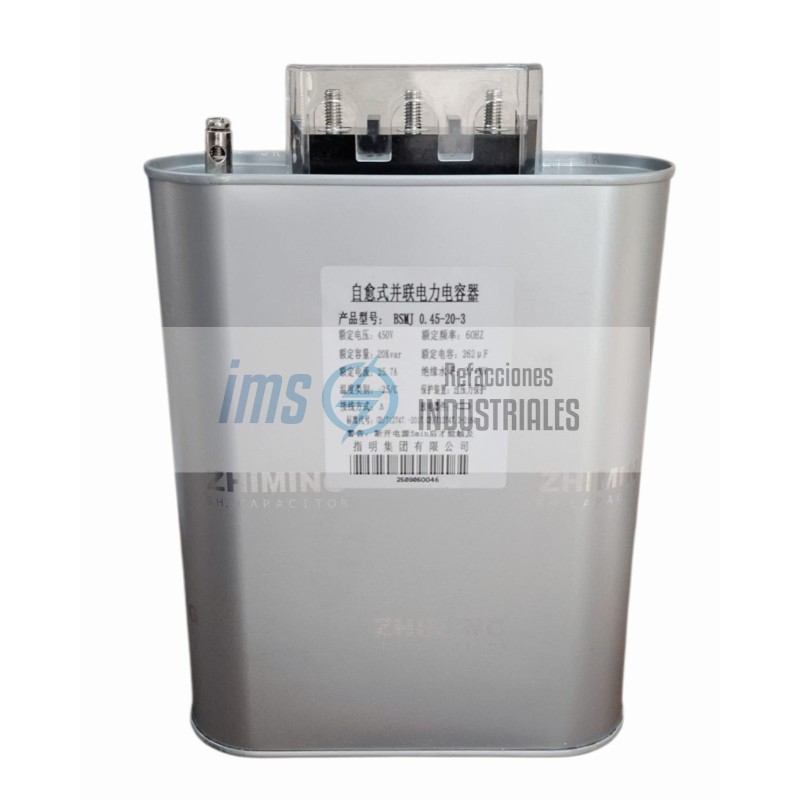

BSMJ0.45-20-3

El BSMJ0.45-20-3 es un capacitor de potencia trifásico autorregenerante de baja tensión, diseñado principalmente por diversos fabricantes industriales (como CNC Electric, Zhiming, BaoYu, entre otros) bajo estándares internacionales como el IEC60831.

Este componente de estado sólido actúa como una unidad de almacenamiento de energía electrostática en redes de Corriente Alterna. Su propósito fundamental es realizar la corrección del factor de potencia (PFC) y la compensación de energía reactiva inductiva en tableros de distribución, optimizando la eficiencia de la red y evitando penalizaciones de las compañías suministradoras de electricidad.

Parámetros Eléctricos y de Rendimiento

Las especificaciones grabadas en su chasis definen su capacidad de almacenamiento y límites operativos en redes trifásicas:

Voltaje Nominal de Operación (Un): 450 V CA (especificado por el prefijo 0.45 en KV). Está diseñado para trabajar de forma continua y segura en líneas trifásicas comerciales e industriales de hasta 450 Voltios a frecuencias de 50 o 60 Hz.

Potencia Reactiva Nominal: 20 kvar (Kilo-Voltios-Amperios Reactivos). Es la cantidad de potencia reactiva que el dispositivo inyecta al sistema para cancelar el desfase provocado por cargas inductivas (como motores o transformadores).

Capacitancia Equivalente: 315 uF (Microfaradios). Es la capacidad física de almacenamiento dieléctrico del banco interno.

Número de Fases (Sufijo -3): 3 Fases (Trifásico). Contiene tres celdas de almacenamiento internas interconectadas, comúnmente en configuración Delta (Triángulo), listas para conectarse directamente a las tres líneas de fuerza (L1, L2, L3).

Tolerancia de Capacitancia: Rango estándar de -5% a +10%.

Características de Construcción Mecánica y Seguridad

La serie BSMJ incorpora tecnologías críticas para mitigar los riesgos asociados a la alta energía:

Dieléctrico de Película de Polipropileno Metalizado: Utiliza una película plástica ultra delgada que reduce significativamente el tamaño físico y el peso del componente en comparación con las tecnologías antiguas de aceite, manteniendo pérdidas dieléctricas extremadamente bajas (menores al 0.1%).

Tecnología Autorregenerante (Self-Healing): Si el capacitor sufre una perforación microscópica interna debido a un pico de sobrevoltaje transitorio, el calor del arco evapora instantáneamente la capa metalizada alrededor de la falla, aislando el punto dañado en microsegundos y permitiendo que el capacitor continúe operando con total normalidad.

Dispositivo de Protección contra Sobrepresión: Incorpora un mecanismo de desconexión por expansión mecánica interna. En caso de una falla interna severa que genere gases, la carcasa se deforma controladamente hacia arriba, rompiendo los hilos de conexión internos para desconectar el capacitor de la red de forma segura antes de que ocurra una explosión.

Resistencias de Descarga Integradas: Incluye resistencias internas que disipan la energía eléctrica acumulada cuando el equipo se desenergiza, bajando el voltaje residual a niveles seguros (menos de 75V) en un lapso de 3 minutos para proteger a los técnicos de mantenimiento.

Carcasa de Aluminio o Hojalata Sellada: Cuerpo cilíndrico o prismático de alta disipación térmica equipado con un tornillo de montaje inferior (comúnmente M12 o M16) que sirve simultáneamente como fijación mecánica y poste de conexión a tierra física.

Tecnología Seca y Autorregenerante: Máxima seguridad y autorreparación ante dieléctricos

Alta Confiabilidad: Diseñado para operación continua 24/7

Bajas Pérdidas Dieléctricas: Maximiza el ahorro de energía

Carcasa de Aluminio: Excelente disipación térmica

Conexión Trifásica: Listo para instalación en redes 3F

Cumplimiento Normativo: Diseñado bajo estándares internacionales

Bancos de Capacitores Industriales

Edificios Comerciales y Centros Comerciales

Subestaciones Eléctricas

Plantas de Manufactura

Sistemas de Force de Motores

Proyectos de Eficiencia Energética
