MS3108B32-17S

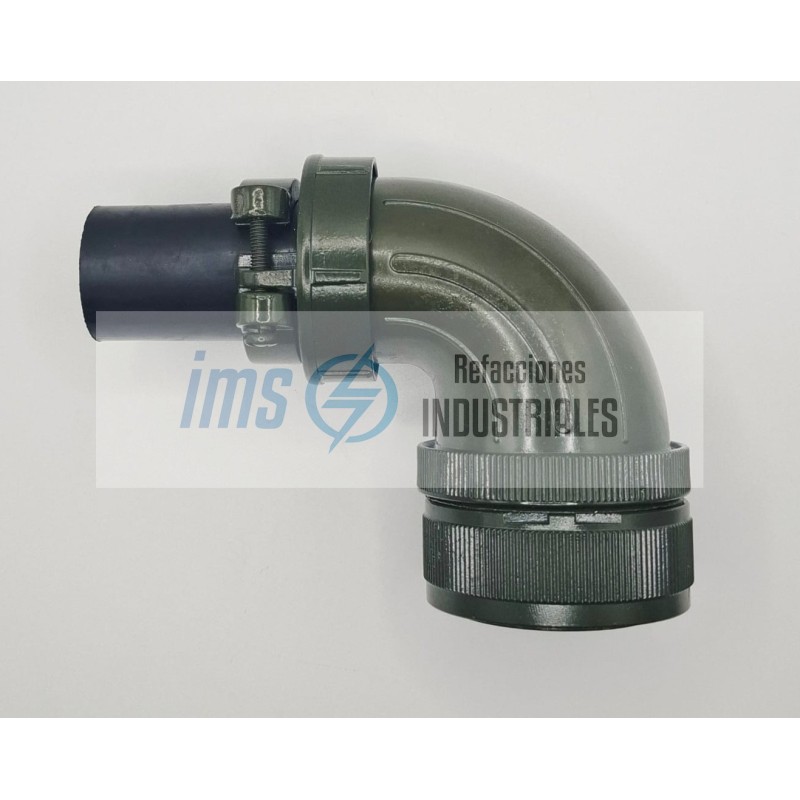

El MS3108B 32-17S de Amphenol (Amphenol Industrial Operations) es un conector circular macho acodado a 90° para cable con terminación de hembras (90° Right Angle Free-Hanging Plug), perteneciente a la serie estándar militar MIL-DTL-5015 (SAE-AS5015 / Serie MS), diseñado para interconexiones eléctricas de alta potencia, señales de control y aplicaciones de servicio pesado en maquinaria industrial, robótica, vehículos pesados, equipos ferroviarios y sistemas aeroespaciales.

Fabricado con una carcasa metálica de aleación de aluminio de alta resistencia con acabado cromado verde oliva (Olive Drab Cadmium o zinc según variante ambiental), incorpora una carcasa acodada a 90° con abrazadera de cable bipartida (Split backshell / strain relief clamp) para espacios reducidos donde el cable debe orientarse perpendicularmente. Su arreglo interno de contactos 32-17 aloja 4 contactos hembra (Sockets) tamaño #4 AWG, clasificados para servicio pesado continuo de hasta 135 A (80 A nominales) por polo y una tensión asignada de servicio clase D (1250 VAC / 1750 VDC), garantizando acoplamiento roscado seguro y máxima resistencia frente a vibraciones severas e impactos mecánicos.

Specs

Fabricante: Amphenol (Amphenol Industrial Operations)

Modelo / Referencia: MS3108B32-17S (MS3108B 32-17S)

Código de Producto / UNSPSC: 39121409 (39121402 / Conectores circulares industriales / Circular Connectors)

Familia / Serie: Serie MIL-DTL-5015 (Amphenol MS / 97 Series compatible)

Tipo de Componente: Conector circular aéreo acodado a 90° (Right Angle Cable Plug)

Tipo de Montaje: Aéreo / En línea para extremo de cable (Free-Hanging / Cable Mount) con salida a 90 grados

Asignación de Interfaces y Conexión

Disposición de Contactos (Insert Arrangement): 32-17

Número de Polos / Contactos: 4 polos (4 contactos de potencia)

Género de los Contactos: Hembra (Sockets / S)

Tipo de Terminación: Terminales para soldadura por copa (Solder Cup)

Mecanismo de Acoplamiento: Acoplamiento roscado de alta resistencia (Threaded Coupling)

Alivio de Tensión y Salida de Cable: Carcasa trasera a 90° con abrazadera para sujeción y retención de mazo de cables (Backshell with Cable Clamp)

Desglose de la Nomenclatura

MS: Conector estándar según especificación militar (Military Standard)

3108: Conector tipo clavija aérea acodada a 90° (90° Right Angle Plug)

B: Clase constructiva con carcasa trasera bipartida de 90° con abrazadera de cable (Split 90° Backshell with Strain Relief)

32: Tamaño exterior de la carcasa (32/16 de pulgada de diámetro básico de acoplamiento)

-17: Patrón de distribució

S: Tipo de contacto hembra (Socket)

Especificaciones Eléctricas de Operación

Capacidad Nominal de Corriente por Contacto (#4):

Corriente nominal de prueba: 80 A

Corriente continua máxima admisible: Hasta 135 A

Régimen de Tensión de Servicio: Clase D (Service Rating D)

Tensión Asignada de Operación:

En corriente continua (DC): Hasta 1750 VDC

En corriente alterna (AC RMS): Hasta 1250 VAC

Tensión de Prueba Dieléctrica: 2800 VAC RMS a nivel del mar

Resistencia de Aislamiento: Mínimo 5000 M? (a 500 VDC a 25 °C)

Rendimiento Mecánico y Durabilidad

Ciclos de Acoplamiento / Durabilidad: Mínimo 500 ciclos de conexión y desconexión

Fuerza de Retención de Contactos: Superior a 130 N por contacto (#4)

Resistencia a Vibraciones: 10 Hz a 2000 Hz (aceleración hasta 10 G / 15 G conforme a MIL-STD-1344)

Resistencia a Golpes / Choques: 50 G (duración de pulso 11 ms)

Construcción Mecánica y Dimensiones

Material de la Carcasa: Aleación de aluminio forjado de alta resistencia

Acabado de la Carcasa: Revestimiento cadmiado con pasivado verde oliva (Olive Drab Chromate over Cadmium) o anodizado

Material del Aislador: Neopreno sintético vulcanizado resistente a aceites y calor

Material de los Contactos: Aleació

Diámetro Exterior de la Carcasa: Aprox. 60.3 mm (2.375 pulgadas)

Paso Máximo de Cable en Abrazadera: Acepta cables de aprox. 16 mm hasta 28 mm de diámetro exterior

Peso Aproximado: Aprox. 280 g a 340 g

Condiciones Ambientales y Seguridad

Grado de Protección: IP65 / IP67 (al estar acoplado y sellado adecuadamente)

Rango de Temperatura de Operación: -55 °C a +125 °C

Resistencia a Niebla Salina: Mínimo 48 horas (resistencia a ambientes corrosivos)

Normativas y Homologaciones: MIL-DTL-5015 / SAE AS50151, VG 95234 (referencia dimensional), marcado CE

Acometida de potencia trifásica + tierra para servomotores y motores de husillo en centros de mecanizado CNC.

Distribución de alta corriente en generadores portátiles, bancos de carga e inversores móviles.

Cableado de potencia y baterías en maquinaria pesada de minería, construcción y agricultura.

Conexiones eléctricas seguras en plantas químicas, estaciones de bombeo e instalaciones de automatización pesada.
