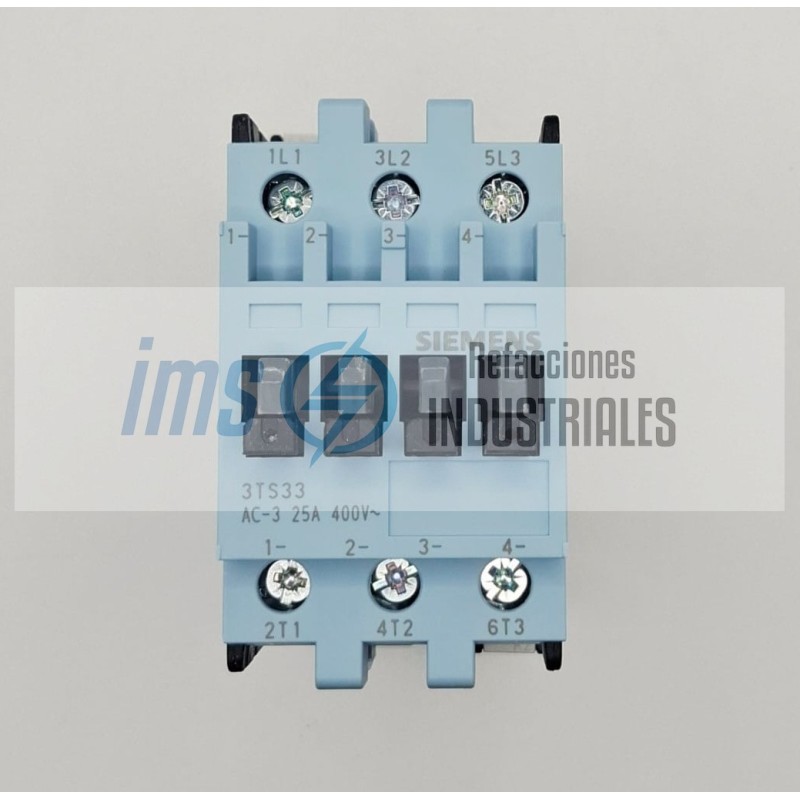

3TS33 440V

El 3TS33 es un contactor electromecánico de potencia trifásico, diseñado y fabricado por la firma global Siemens. Este dispositivo pertenece a una de las series clásicas y altamente robustas de Siemens orientadas al control de motores y la conmutación de cargas eléctricas en entornos industriales.

Su función principal es la de un interruptor de alta capacidad accionado de manera remota a través de una señal eléctrica, abriendo o cerrando circuitos de fuerza de manera segura para arrancar maquinaria pesada.

1. Parámetros Eléctricos y de Potencia (Circuito de Fuerza)

Las especificaciones físicas de sus contactos internos definen los límites seguros de conducción eléctrica:

Voltaje de Operación Nominal (Ue): Diseñado específicamente para operar de manera robusta en líneas de hasta 440 V CA (Corriente Alterna) a 50/60 Hz. Esta tensión es el estándar de fuerza trifásica en la gran mayoría de las plantas de manufactura industriales.

Corriente Nominal de Operación (Ie): Dependiendo de la categoría de uso y las revisiones regionales de la placa, el modelo 3TS33 está calibrado para manejar una corriente nominal de entre 22 A y 32 A (Amperios) continuos bajo la categoría AC-3.

Categoría de Servicio AC-3 (Motores de Inducción): Está optimizado para el arranque a tensión plena y el paro de motores de jaula de ardilla durante la marcha. Esto significa que sus contactos de aleación de plata están calculados para soportar los altísimos picos de corriente que demanda un motor al arrancar (corriente de arranque o inrush current) sin soldarse ni sufrir desgaste prematuro por arco eléctrico.

Capacidad de Caballaje Común (HP/kW): En una línea de 440V trifásica, este contactor tiene la capacidad estructural para controlar de forma segura motores eléctricos de aproximadamente 10 a 15 HP (Caballos de Fuerza) o unos 7.5 a 11 kW.

2. Configuración del Bloque de Contactos y Control

El contactor se divide internamente en dos circuitos completamente aislados de forma galvánica:

Contactos Principales de Fuerza (Polos): Cuenta con 3 contactos de potencia Normalmente Abiertos (3 NO), etiquetados de forma estándar como 1/L1, 3/L2, 5/L3 para las líneas de entrada de energía, y 2/T1, 4/T2, 6/T3 para los cables de salida que van directo hacia el motor o hacia el relevador de sobrecarga.

Contactos Auxiliares Integrados: Incluye contactos adicionales de baja corriente destinados exclusivamente a la lógica de control o enclavamiento eléctrico del sistema. La variante estándar suele incorporar una configuración de 1 Contacto Normalmente Abierto + 1 Contacto Normalmente Cerrado (1 NO + 1 NC), facilitando la conexión de luces piloto de señalización en la puerta del tablero o cables de retroalimentación hacia un PLC.

3. Especificaciones de la Bobina de Accionamiento

Es crítico notar que la designación 440V en tu consulta puede referirse tanto al voltaje de la línea de fuerza como al voltaje específico requerido para energizar la bobina interna:

Activación por Electroimán: Al aplicar el voltaje correcto a las terminales de la bobina (etiquetadas como A1 y A2), se genera un campo magnético que atrae el núcleo de hierro móvil, cerrando instantáneamente los tres contactos de fuerza.

Validación de Voltaje de Control: Asegúrate de revisar el grabado directo sobre el cuerpo de la bobina plástica. Si la bobina está marcada para 440V CA, significa que puedes tomar energía directamente de dos de las fases de la línea de fuerza para alimentar el circuito de control (por ejemplo, mediante botones de arranque y paro). Si la bobina requiere otra tensión (como 24V CC o 110V CA para seguridad del operador), se requerirá un transformador de control independiente.

4. Características de Construcción Mecánica y Montaje

Montaje Universal Doble: El chasis trasero ofrece total flexibilidad para su fijación en el tablero:

Puede encajarse y asegurarse a presión directamente sobre un riel DIN estándar de 35 mm.

Cuenta con perforaciones en las esquinas de su base plástica para atornillarse rígidamente sobre la placa trasera de montaje del gabinete metálico.

Compatibilidad con Relevador Térmico: Su diseño inferior está milimétricamente alineado para acoplarse de forma directa y enchufable con los relevadores de sobrecarga bimetálicos de Siemens (relevadores térmicos), conformando un arrancador de motor integral (mecanismo de protección contra sobrecorriente o fallas de fase).

Cámara de Extinción de Arco: Los polos de fuerza están encerrados dentro de canales de plástico refractario diseñados para disipar y apagar de forma casi instantánea la chispa generada al abrir el circuito bajo carga, alargando la vida útil del mecanismo.

Debido a su rango de operación en 440V y su excelente durabilidad, el Siemens 3TS33 es una refacción de reemplazo directo habitual en:

Arrancadores a Tensión Plena de Motores: Control de bombas hidráulicas, extractores de aire industriales y compresores medianos en talleres mecánicos.

Sistemas de Inversión de Giro: Utilizando dos contactores 3TS33 interconectados con un enclavamiento mecánico y eléctrico para cambiar el sentido de rotación en motores de grúas viajeras o polipastos.

Conmutación de Bancos de Resistencias: Activación y desactivación de zonas de calentamiento eléctrico de alta potencia en hornos industriales o secadoras de tolva.

Control de Sistemas de Iluminación Masiva: Encendido remoto de luminarias de gran caballaje en naves industriales o patios de almacenamiento.
