SKR240/S

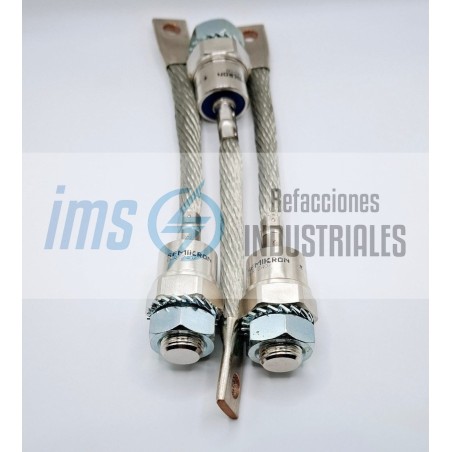

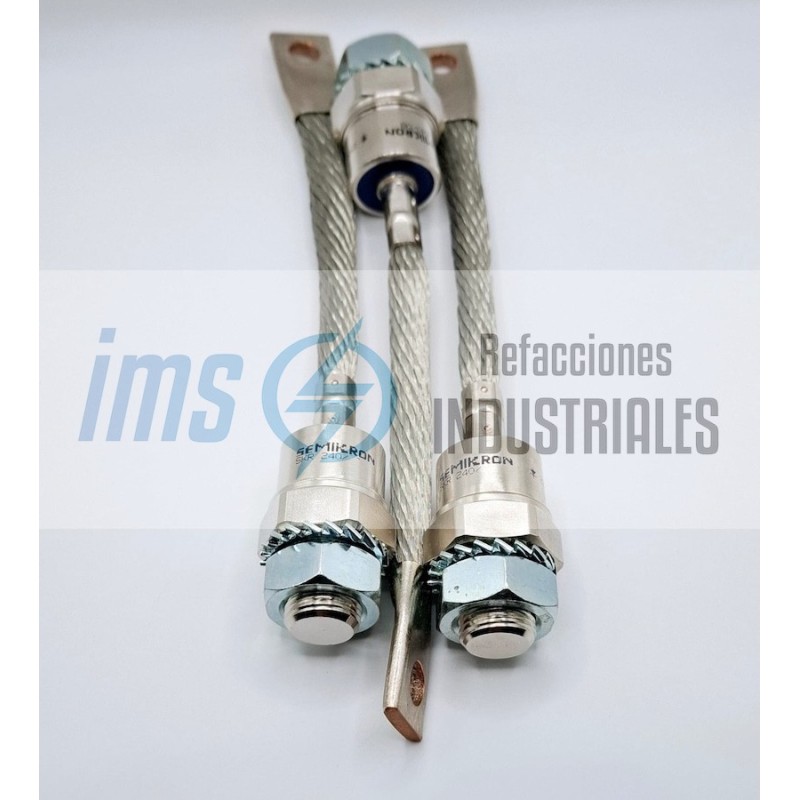

El SKR240/S de Semikron es un diodo de potencia de silicio de alta robustez, diseñado en un formato de montaje por tornillo (Stud Mount). Este componente pertenece a la serie SEMIKRON SKR, lo que significa que tiene una configuración de cátodo al tornillo (el perno roscado es el terminal positivo/cátodo).

Es un dispositivo diseñado para soportar condiciones extremas en entornos industriales, especialmente donde se requiere una rectificación de muy alto voltaje y corriente.

Este modelo se sitúa en la gama alta de capacidad para diodos de un solo chip:

Corriente Nominal Directa (IFAV): 240 A (medido a una temperatura de carcasa Tc = 125°C).

Voltaje Pico Inverso Máximo (VRRM): 1800 V.

Voltaje Directo Máximo (VF): Típico de 1.55 V a una corriente de 750 A.

Corriente de Sobretensión (IFSM): 6000 A (para un pulso de 10 ms a 180°C). Es extremadamente resistente a cortocircuitos temporales.

Valor I2t: 180,000 A2s, crucial para la coordinación con fusibles ultra-rápidos.

El diseño físico es fundamental para manejar la disipación de calor que generan los 240 Amperios:

Tipo de Carcasa: E 17 (Estándar industrial de Semikron para alta potencia).

Rosca de Montaje: M16 x 1.5. Requiere un orificio preciso en el disipador de calor.

Torque de Montaje: Se debe aplicar un par de apriete de 30 Nm. Un torque menor causa sobrecalentamiento; un torque mayor puede romper la unión interna.

Polaridad: Cátodo al tornillo. Si el diseño de tu circuito requiere que el tornillo sea el Ánodo, deberías buscar el modelo SKN240.

Debido a su combinación de 240A y 1800V, se utiliza en:

Grandes Rectificadores: Para suministro de energía en minería o plantas químicas.

Cargadores de Baterías Pesados: Para flotas de montacargas o vehículos mineros eléctricos.

Tracción Eléctrica: En sistemas de locomotoras o transporte pesado.

Soldadura Industrial: Rectificación de salida en máquinas de arco de alta capacidad.
