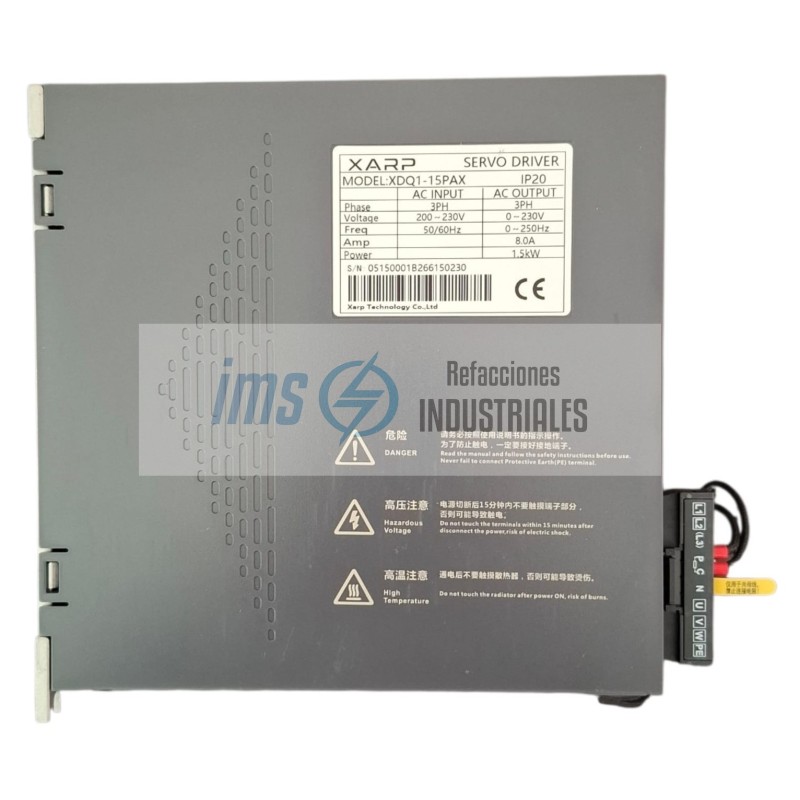

XDQ1-15PAX

El XARP XDQ1-15PAX es un servoamplificador (o servo drive) digital de diseño compacto y alto rendimiento, enfocado en el control preciso de servomotores de corriente alterna (AC). Esta unidad actúa como el cerebro de potencia en sistemas de control de movimiento (motion control), encargándose de regular la corriente, velocidad y posición del motor basándose en las consignas de un controlador principal (PLC o CNC).

La nomenclatura de este modelo especí

Análisis de Especificaciones y Diseño Eléctrico

Marca: XARP (reconocido fabricante especializado en soluciones de servotransmisión y control de movimiento industrial de alta eficiencia).

15 (Capacidad de Potencia/Corriente): El número 15 en la serie XDQ1 de XARP suele denotar una capacidad de salida nominal de 1.5 kW (kilovatios) o bien una corriente nominal de 15 Amperios, posicionando a este drive en el rango de aplicaciones industriales medianas de torque constante.

PA (Configuración de Control y Comunicación): El sufijo PA es el dato más crítico para el programador. Indica que el drive está equipado con una interfaz de control por Pulsos y Dirección de alta velocidad (Pulse / Direction), además de soporte para control analógico de velocidad y torque (0 a ±10 VDC). Dependiendo de la revisión del firmware, las variantes PA de XARP también suelen integrar comunicación serie Modbus RTU (vía puertos RS-485 / RS-232) para configuraciones de parámetros y diagnóstico desde pantallas HMI o PLC.

Características de Operación y Algoritmos Inteligentes

Procesamiento de Alta Velocidad: Incorpora un procesador de señales digitales (DSP) de última generación que le permite calcular bucles de corriente y velocidad en microsegundos, asegurando una respuesta dinámica inmediata ante variaciones bruscas de carga mecánica.

Filtros de Supresión de Resonancia: El software del XDQ1 incluye algoritmos de sintonización automática (Auto-tuning) y filtros notch digitales. Estos filtros detectan las frecuencias de vibración mecánica naturales de la máquina y las cancelan electrónicamente, evitando vibraciones erráticas o zumbidos molestos en el servomotor a altas revoluciones.

Compatibilidad de Encoders: Diseñado para leer sistemas de retroalimentación de alta resolución, típicamente encoders incrementales estándar o encoders absolutos de protocolo serie (como Tamagawa o Nikon de 17 o 23 bits), garantizando una precisión posicional milimétrica.

Gracias a su flexibilidad de control analógico y por tren de pulsos (PA), el XDQ1-15PAX es muy utilizado en:

Maquinaria de Empaque e Impresión: Control de rodillos de arrastre, bandas transportadoras sincronizadas y sistemas de corte al vuelo o etiquetadoras de alta producción.

Máquinas Herramienta y Mesas de Corte CNC: Accionamiento de los ejes cartesianos (X, Y, Z) en mesas de corte por plasma, fresadoras ligeras, ruteadores de madera y grabadores láser.

Líneas de Ensamblaje y Manipuladores: Sistemas de transferencia de piezas del tipo Pick and Place, posicionadores rotativos y actuadores lineales en celdas de automatización.

Bobinadores y Desbobinadores: Control preciso de la tensión del material (papel, plástico o cable) utilizando el modo de control de torque analógico.
