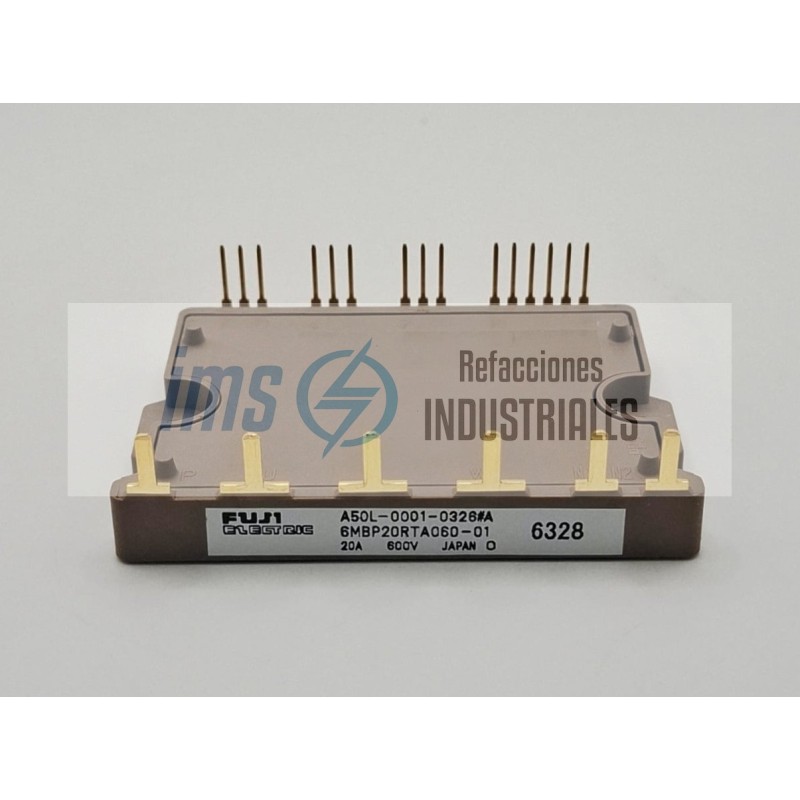

6MBP20RTA060-01

El 6MBP20RTA060-01 de Fuji Electric (asociado comúnmente al código industrial FANUC A50L-0001-0326) es un módulo de potencia inteligente (IPM / Intelligent Power Module) compacto de la serie R. Integra en una sola pastilla o encapsulado aislado un inversor trifásico completo (6-pack IGBT) de 6 transistores, junto con las etapas de excitación de compuerta (gate drivers) y circuitos integrados de protección.

Diseñado para manejar una tensión nominal de 600 V y una corriente continua de colector de 20 A, este módulo está optimizado para aplicaciones de baja potencia que requieren un control de motor eficiente, silencioso y compacto. Su circuitería integrada de protección lógica contra cortocircuitos, sobretemperatura y bajo voltaje de alimentació

Specs

Fabricante: Fuji Electric

Modelo / Referencia: 6MBP20RTA060-01 (Código cruzado FANUC: A50L-0001-0326)

Familia de Producto: R-Series IPM (Intelligent Power Module)

Tipo de Componente: Módulo de potencia semiconductor de estado sólido

Configuración Interna: Inversor trifásico de 6 transistores IGBT (6-pack) con etapas de disparo y lógica de protección integradas

Especificaciones Eléctricas Principales

Tensión Colector-Emisor Máxima (VCES): 600 V

Corriente Continua de Colector (IC): 20 A (a Tc = 80 °C) / 30 A (a Tc = 25 °C)

Corriente de Pico de Colector (ICP): 40 A (pulsado, 1 ms)

Tensión de Excitación / Alimentación del Control (VCC): 15 VDC (rango 13.5 VDC a 16.5 VDC)

Tensión de Aislamiento (Viso): 2500 VAC RMS (durante 1 minuto entre terminales y placa base)

Disipación de Potencia por Transistor (PC): Aprox. 98 W

Frecuencia de Conmutación: 0 a 20 kHz

Funciones de Protección Integradas

Protección contra Sobrecorriente (OC) y Cortocircuito (SC): Monitoreo directo en emisor para corte ultra rápido antes de sobrepasar límites destructivos

Protección contra Sobretemperatura (OH): Sensor térmico integrado en el sustrato para apagar las compuertas en caso de exceso de temperatura

Protección contra Bajo Voltaje (UV): Bloqueo de encendido si la tensión de la fuente de control baja de los límites seguros

Especificaciones Mecánicas y Térmicas

Material de la Placa Base: Sustrato cerámico con base de cobre aislada

Tipo de Terminales: Pines de conexión para montaje directo sobre tarjeta de circuito impreso (PCB)

Rango de Temperatura de Operación de la Carcasa (TC): -20 °C a +100 °C

Rango de Temperatura de Almacenamiento (Tstg): -40 °C a +125 °C

Peso Aproximado: 120 g

Servoamplificadores y variadores de ejes de pequeña capacidad en máquinas herramienta y robots CNC.

Variadores de velocidad (VFD) para motores trifá

Control de compresión y motores en equipos de aire acondicionado y sistemas HVAC comerciales.

Inversores pequeños de uso general e instrumentación de precisión.
