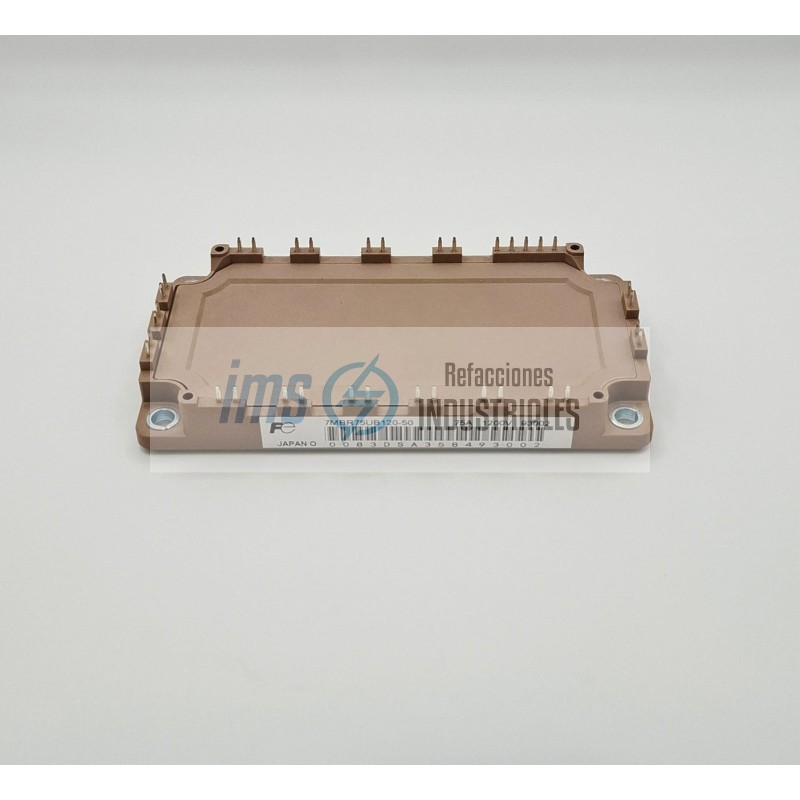

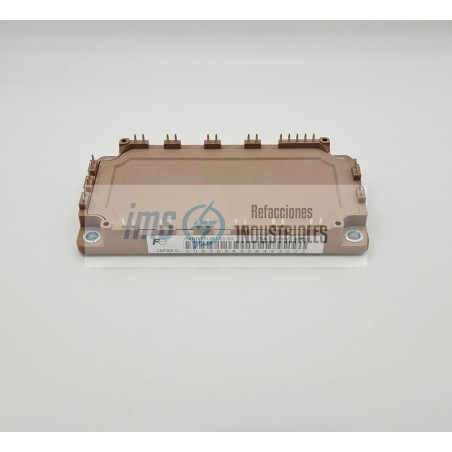

7MBR75UB120-50

Name: 7MBR75UB120-50
Brand: FUJI ELECTRIC
SKU: 7MBR75UB120-50
Price: 131.1 USD
Availability: OutOfStock

131,10 $

Sin impuestos

IGBT - PIM

Última actualización 2025-09-03 23:59:45

Datasheet7MBR75UB120-50

75A/1200V/7U

FUJI ELECTRIC

Delivery time : 1-2 semanas.

Cantidad

Fuera de stock

Security policy

(Los productos cuentan con garantía limitada, por favor revisa nuestras condiciones)

Delivery policy

(Envíos de 1-2 días hábiles para productos de stock)

Descripción
Detalles del producto

Features

El 7MBR75UB120-50 es un módulo de potencia IGBT de alta confiabilidad, perteneciente a la serie UMB de Fuji Electric. Está específicamente diseñado para aplicaciones de conversión de potencia de mediana y alta potencia donde la robustez y la eficiencia son críticas, como variadores de frecuencia, servomotores y sistemas de automatización industrial.
Este módulo integra en un encapsulado compacto y aislado un circuito completo de puente trifásico (Six-Pack o 6-in-1), lo que significa que incluye seis IGBTs con sus respectivos diodos de antiparalelo, configurados para construir directamente un inversor trifásico. Esta integració
Tecnología de Semiconductor: Utiliza IGBTs de última generación (Ultra-Fast IGBT) y diodos de recuperación suave (Soft Recovery).
Ventaja: Esta combinación ofrece un equilibrio óptimo entre bajas pérdidas de conducción y bajas pérdidas por conmutación, reduciendo el estrés en los componentes y el ruido EMI.
Tensión de Colector-Emisor (VCES): 1200 V. Ideal para operar en redes trifásicas de 480VAC.
Corriente de Colector Nominal (IC @ 80°C): 75 A. Esta es la corriente máxima que puede manejar de forma continua bajo condiciones específicas de temperatura.
Corriente de Colector Máxima (IC max): 150 A. Capacidad para manejar picos de corriente transitorios.
Configuración del Chip: Puente Trifásico Completo (Six-Pack o 6-in-1). Incluye 6 IGBTs y 6 diodos de libre circulación, pre-configurados para formar un inversor.
Voltaje de Saturación (VCE(sat)):
Típico: 2.1 V (a una corriente nominal). Indica la eficiencia del dispositivo en estado de conducción.
Encapsulado: 7MBR (Miniature type). Este encapsulado está diseñado para ofrecer una alta densidad de potencia en un tamaño compacto, facilitando el diseño de equipos má
Aislamiento Eléctrico: Aislamiento galvánico de 2500 V (RMS). Permite montar el módulo directamente sobre el disipador de calor para una mejor refrigeración.
Temperatura de Operación de la Unión (Tvj max): +150 °C. Ofrece un margen de seguridad para operación en condiciones ambientales exigentes.
Características de Conmutación: Diseñado para una operación con frecuencias de conmutación de hasta 20 kHz, lo que permite reducir el tamaño de los filtros magnéticos.
Borne de Emisor Auxiliar: Incluye terminales separados para la conexión del emisor del IGBT, lo cual es fundamental para una correcta disposición de los circuitos de manejo de puerta (gate driving) y para proteger el circuito de control de interferencias.

Aplications

Variadores de frecuencia (VFDs / Inverters) para motores trifásicos de mediana potencia.
Sistemas de automatización industrial y control de motores (servomotores, CNC).
Equipos de aire acondicionado de gran capacidad.
Bombas, ventiladores y compresores industriales.
Sistemas de alimentación ininterrumpida (UPS) trifásicos.
Maquinaria industrial en general.
