FS8-W

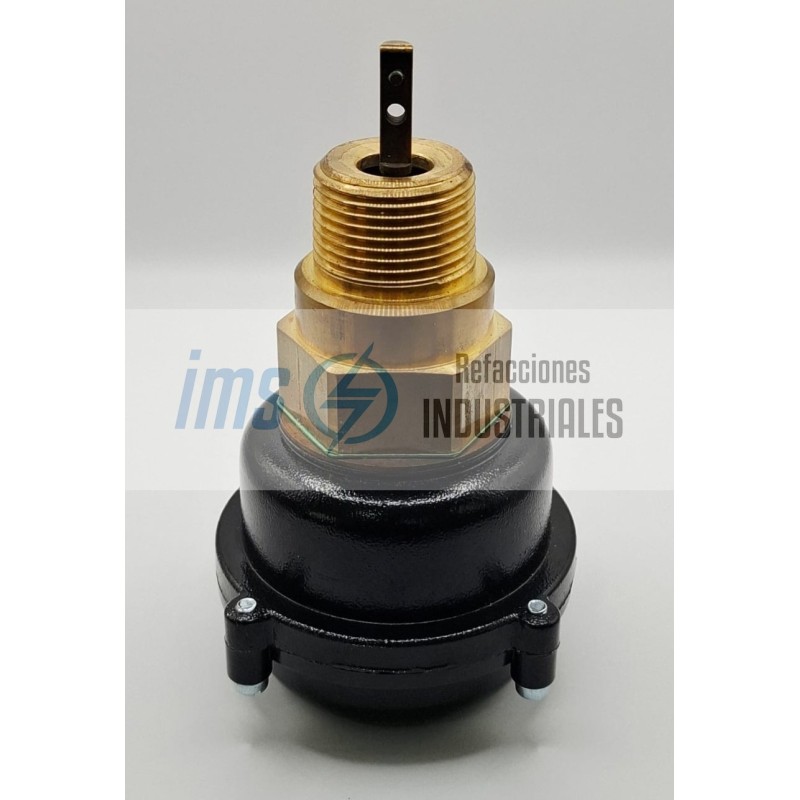

El FS8-W (diseñado y fabricado en los Estados Unidos bajo los más altos estándares de ingeniería de control por la célebre firma McDonnell & Miller, una marca insignia del grupo global Xylem Inc.) es un interruptor de flujo de líquido para servicio pesado y chasis hermético a prueba de agua (Heavy-Duty Liquid Flow Switch - NEMA 4X / IP65).

Este robusto bloque electromecánico de instrumentación no es un sensor electrónico modulante analógico, sino un dispositivo de seguridad por conmutación de estado rígido. Su función principal en la planta es actuar como un centinela de flujo mecánico, encargado de censar físicamente el movimiento o paro de fluidos (agua, soluciones de glicol u otros líquidos no peligrosos) dentro de una tubería industrial de 1 pulgada NPT o mayor, conmutando instantáneamente un contacto eléctrico seco de alta capacidad hacia el tablero del PLC para proteger enfriadores, calderas y bombas contra costosas destrucciones mecánicas debidas a la marcha en seco.

1. Desglose Alfanumérico Estricto de Modelo (Nomenclatura McDonnell & Miller)

Cada carácter grabado en la placa metálica remachada en el chasis de fundición establece los límites físicos, metalúrgicos y lógicos fijos de la refacción:

FS8 (Serie y Chasis Robusto): Identifica a la serie FS8, una familia de interruptores de flujo diseñados para tuberías medianas con un chasis sobredimensionado de fundición de aleación metálica, calculado para soportar presiones y fluidos industriales más exigentes que la serie ligera FS4.

-W (Especificación Crítica de Protección - Waterproof): El rasgo distintivo de esta refacción. Indica que la caja protectora superior que resguarda el micro-switch eléctrico posee un sellado hermético certificado tipo NEMA 4X / IP65 (construcción estanca a prueba de agua y polvo rudo). Esto la vuelve la refacción de stock mandatoria para instalaciones a la intemperie expuestas a la lluvia, sótanos con alta humedad, torres de enfriamiento o áreas sujetas a lavado constante en plantas de alimentos.

1 Inch NPT (Conexión Mecánica a Proceso): Define que la base del cuerpo metálico incorpora una rosca macho estándar americana 1 NPT (National Pipe Thread) para roscarse directamente en una conexión tipo T (Tee) en la tubería principal.

2. Datos Eléctricos de Fuerza y Gestión del Micro-Switch

La interfaz eléctrica interna implementa un robusto microcircuito electromecánico sellado de alta resistencia:

Arquitectura del Contacto Seco (SPDT): Incorpora un interruptor unipolar de doble tiro (Single Pole Double Throw - SPDT). Cuenta con tres terminales físicas (Común, Normalmente Abierto y Normalmente Cerrado), lo que permite al electricista cablear el sensor para apagar un motor (abriendo el lazo de fuerza) o encender una sirena/luz estroboscópica de alarma de forma simultánea.

Alta Capacidad de Conmutación Eléctrica: Los platinos internos está

A 120 V CA: Soporta hasta 7.4 Amperios a carga plena (FLA) y picos de arranque de 44.4 Amperios (LRA).

A 240 V CA: Soporta hasta 3.7 Amperios a carga plena (FLA) y picos de arranque de 22.2 Amperios (LRA).

Límites de Presión y Temperatura de Proceso: El cuerpo de bronce forjado soporta una presión hidrostática continua de hasta 11.2 kg/cm² (160 psi) y tolera temperaturas de fluido perennes de hasta 121°C (250°F), ideal para lazos de agua sobrecalentada.

3. Lógica del Sistema de Paleta Modular y Caudales

La detección física se realiza mediante una paleta metálica flexible (Paddle) suspendida dentro de la tubería, conectada internamente a un mecanismo de varilla y fuelle sellado que activa el micro-switch superior:

Configuración del Segmento de Paletas: La refacción se suministra de fábrica con tres segmentos de paletas de acero inoxidable pre-cortados y apilables. Esto le otorga una versatilidad brutal: el instalador puede acortar o alargar la paleta para adaptarla milimétricamente a diámetros de tubería que van desde 1 pulgada hasta 3 pulgadas o más, siguiendo la cartilla métrica de McDonnell & Miller.

Sensibilidad de Disparo Ajustable: Incorpora un tornillo de ajuste de tensión del resorte interno bajo la tapa metálica. Al girar este tornillo, el técnico puede calibrar el sensor para que conmute ante caudales muy bajos (Low Flow) o exigir un flujo volumétrico masivo (High Flow) para cerrar los platinos, adaptándose a las necesidades reales de la bomba.

4. Interfaces Eléctricas del Bloque de Terminales SPDT

Al retirar los tornillos de la carcasa estanca NEMA 4X, se accede al micro-switch de tres bornes. El cableado debe responder al siguiente esquema lógico de instrumentación según la seguridad requerida:

Terminal COM (Común): Entrada del hilo vivo de la línea de control (+24V CC o 110V CA) procedente del circuito de permisivos.

Terminal NO (Normalmente Abierto / Abierto sin Flujo): Los platinos permanecen abiertos mientras el tubo esté

Terminal NC (Normalmente Cerrado / Cerrado sin Flujo): Lazo inverso. Mantiene la señal activa mientras el líquido esté en paro; si hay flujo, el contacto se abre. Ideal para activar alarmas visuales de Falla de Flujo en la consola del operador.

Debido a su chasis hermético NEMA 4X y su rosca de 1 NPT, el McDonnell & Miller FS8-W es la refacción de seguridad central en:

Sistemas de Chiller Industriales y Aire Acondicionado: Sensor centinela en la línea de agua helada del evaporador. Si la bomba de agua falla o una válvula se cierra, el FS8-W corta instantáneamente el contactor del compresor en milisegundos; omitir este sensor provocaría que el agua estancada se congelara dentro de los tubos del intercambiador, reventando el cobre y provocando una fundición catastrófica por mezcla de refrigerante y agua.

Calderas de Vapor y Generadores de Agua Caliente: Dispositivo de corte por bajo flujo de alimentación para evitar que los quemadores calienten los tubos secos, previniendo explosiones metalúrgicas por sobrecalentamiento térmico del acero.

Torres de Enfriamiento y Lazos de Condensación Exteriores: Instalado a la intemperie en los retornos de agua hacia las torres para garantizar que el caudal de enfriamiento esté circulando antes de permitir la carga en los reactores químicos de la planta.

Sistemas de Bombeo y Extinción de Incendios: Monitoreo del flujo en tuberías principales para mandar el arranque síncrono de bombas jockey de respaldo ante la demanda de agua en los rociadores.
