PAH15016CF

NIHON INTER PAH15016CF

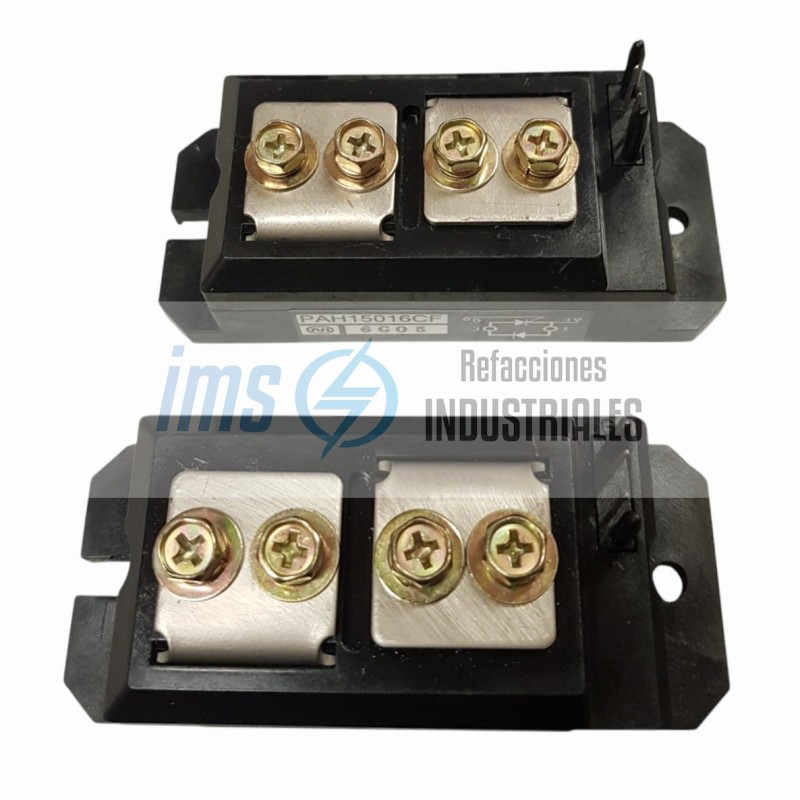

El PAH15016CF es un módulo de rectificación de alta potencia que integra dos diodos en configuración de cátodo común. Es un componente robusto diseñado para aplicaciones de rectificación industrial donde se requiere una baja caída de tensión y una alta capacidad de sobretensión.

Tipo de Circuito: Cátodo Común (Dual Diode - Common Cathode).

Número de Diodos: 2 elementos.

Encapsulado: Módulo de potencia estándar con base aislada para montaje en disipador térmico.

Voltaje Inverso Pico Repetitivo (Vrrm): 1,600 V.

Corriente de Salida Promedio (Io): 150 A (Configuración de onda completa, monofásico).

Corriente de Sobretensión (Ifsm): 3,000 A (Ciclo único de 60Hz, sin repetición).

Temperatura de Unión de Operación (Tj): -40 grados Celsius a +150 grados Celsius.

Temperatura de Almacenamiento (Tstg): -40 grados Celsius a +125 grados Celsius.

Voltaje Directo Pico (Vfm): Máximo 1.35 V (con If = 150 A).

Corriente Inversa Pico Repetitiva (Irrm): Máximo 20 mA (a Vrrm, Tj = 150 grados Celsius).

Resistencia Térmica (Rth j-c): 0.20 grados Celsius/Vatio (Unión a carcasa).

Voltaje de Aislamiento (Viso): 2,500 V AC (RMS, 1 minuto).

Terminales: Terminales de tornillo de alta corriente.

Material de la Base: Cobre con recubrimiento de níquel para una transferencia térmica eficiente.

Par de Apriete Sugerido:

Tornillos de montaje (M5): 2.5 a 3.5 N-m.

Tornillos de terminales (M5): 2.5 a 3.5 N-m.

Peso Aproximado: 150 gramos.

Fuentes de alimentación para soldadoras de arco.

Cargadores de baterías industriales de alta capacidad.

Rectificación de salida en inversores de potencia.

Control de motores de corriente continua (DC).

Fuentes de alimentación de corriente continua de uso general.
