TT500N12KOF

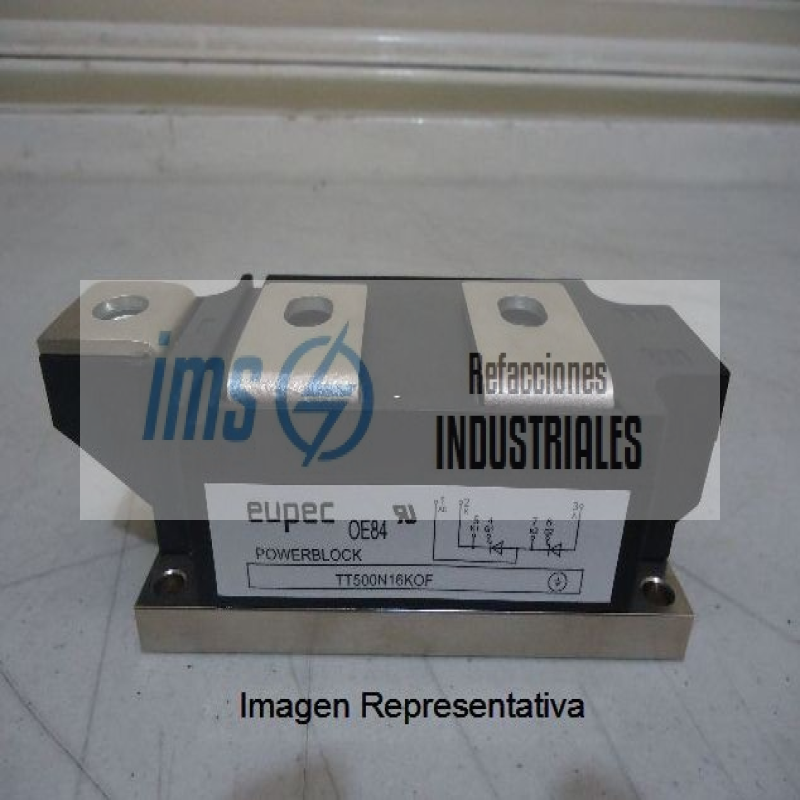

INFINEON TT500N12KOF (Netz-Thyristor-Modul)

Es un módulo de potencia bipolar con dos tiristores de control de fase (SCR) conectados en serie (configuración de brazo de fase). Utiliza tecnología de contacto por presión (Pressure Contact Technology) para máxima fiabilidad en ciclos térmicos extremos.

PARÁMETROS ELÉCTRICOS NOMINALES

Voltaje máximo inverso repetitivo (VDRM/VRRM): 1200 V

Corriente promedio en estado conducido (ITAV): 500 A (a Tc = 85 C)

Corriente eficaz RMS (ITRMS): 950 A

Corriente de sobretensión no repetitiva (ITSM): 17,500 A (a 10ms, 25 C)

Valor I2t (Integral de fusión): 1,530,000 A2s

Voltaje de disparo de puerta (VGT): 2.0 V (máximo a 25 C)

Corriente de disparo de puerta (IGT): 250 mA (máximo a 25 C)

Velocidad crítica de aumento de voltaje (dv/dt): 1000 V/us

Velocidad crítica de aumento de corriente (di/dt): 200 A/us

PROPIEDADES TERMICAS Y MECANICAS

Temperatura de operación de la unión (Tvj): -40 C a +125 C

Temperatura de almacenamiento (Tstg): -40 C a +130 C

Resistencia térmica unión-carcasa (RthJC): 0.062 K/W (por módulo)

Resistencia termica carcasa-disipador (RthCH): 0.02 K/W

Voltaje de aislamiento (VISOL): 3000 V AC (1 minuto)

Torque de montaje (S1): 5 Nm (+/- 15%)

Torque de terminales (S2): 12 Nm (+/- 10%)

Peso aproximado: 800 g

Ancho de la placa base: 50 mm (Formato industrial estándar)

CONFIGURACIÓN DE TERMINALES

Terminal 1: Ánodo 1 / Cátodo 2

Terminal 2: Cátodo 1

Terminal 3: Anodo 2

Terminales de control: Conectores tipo faston para G1/K1 y G2/K2 (Puerta y Cátodo auxiliar)

Arrancadores suaves (Soft Starters) para motores de alta potencia.

Controladores de temperatura industrial.

Rectificadores controlados (Puentes de tiristores).

Control de iluminación y potencia de red.

Interruptores estáticos de transferencia.
