CWD48125

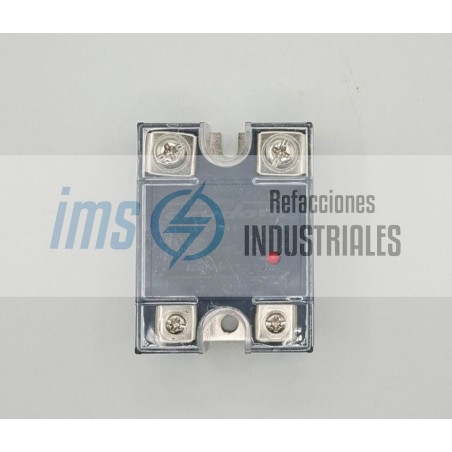

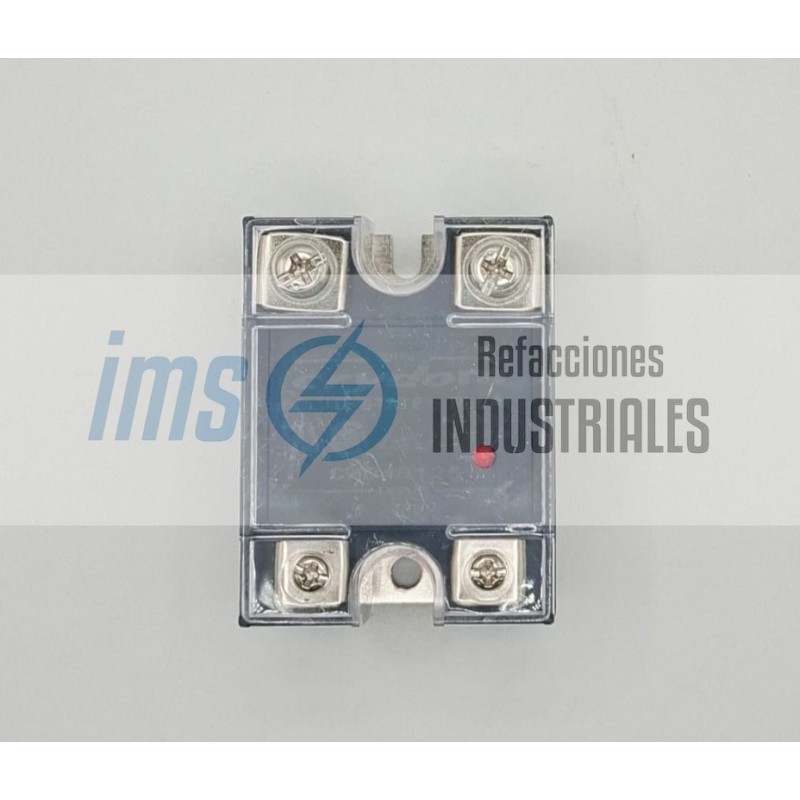

El CWD48125 de Crydom (Sensata Technologies) es un relé de estado sólido (SSR) de alta potencia, diseñado para montaje en panel con disipador térmico. Pertenece a la serie CW de Crydom y destaca por su conmutación por cruce por cero (Zero Voltage Turn-On), una capacidad de corriente nominal de salida de hasta 125 A a 480 VAC, y control mediante tensión continua de 3 a 32 VDC.

Este modelo incorpora la tecnología de sustrato cerámico DBC (Direct Bond Copper) para optimizar la transferencia de calor, una cubierta protectora transparente integrada con grado IP20 resistente a toques accidentales y un indicador LED de estado de entrada. Es una solución libre de desgaste mecánico, ideal para la conmutación frecuente de cargas inductivas y resistivas de alta demanda industrial.

Specs

Fabricante: Crydom / Sensata Technologies

Modelo / Referencia: CWD48125 (Serie CW)

Tipo de Dispositivo: Relé de estado sólido monofásico (SSR)

Tipo de Montaje: Montaje en panel / disipador térmico (Panel Mount)

Tipo de Conmutación: Cruce por cero (Zero Voltage Turn-On)

Especificaciones de Entrada (Control)

Rango de Tensión de Control: 3 a 32 VDC

Tensión Mínima de Encendido: 3 VDC

Tensión Máxima de Apagado: 1.0 VDC

Corriente de Entrada Típica: 10 mA a 12 VDC (Regulada por corriente constante)

Indicador de Estado: LED verde integrado

Especificaciones de Salida (Carga)

Rango de Tensión de Operación: 48 a 660 VAC

Tensión Nominal de Salida: 480 VAC

Corriente Máxima de Carga: 125 A (con disipación térmica adecuada)

Corriente Mínima de Carga: 150 mA

Tensión Pico Repetitiva en Estado OFF: 1200 Vpk

Corriente Pico de Sobretensión (Surge Current, 1 ciclo / 50-60 Hz): 1200 A / 1300 A

Caída de Tensión Máxima en Estado ON: 1.35 Vrms

Resistencia Térmica Unión-Carcasa (Rthjc): 0.22 °C/W

Resistencia Mínima de Bloqueo (dv/dt): 500 V/µs

Especificaciones Generales y Mecánicas

Aislamiento Eléctrico (Entrada a Salida): 4000 Vrms (50/60 Hz)

Capacitancia Entrada / Salida: 8 pF

Rango de Temperatura de Operación: -40 °C a +80 °C

Terminales: Terminales de tornillo con arandela de presión (M4 entrada / M5 salida)

Grado de Protección: IP20 (con cubierta transparente integrada)

Dimensiones: 58.4 mm x 45.7 mm x 30.0 mm (Largo x Ancho x Alto)

Peso Aprox.: ~86.5 g

Certificaciones y Cumplimiento: UL (E116950), CSA, TUV, CE, RoHS

Control de calentadores industriales, hornos de proceso y bancos de resistencias eléctricas.

Control de bombas, compresores, sopladores y motores monofásicos de CA.

Maquinaria de moldeo por inyección de plásticos, extrusoras y selladoras térmicas.

Sistemas de climatización HVAC y automatización industrial de alta disponibilidad.
