CS1001-25IO1

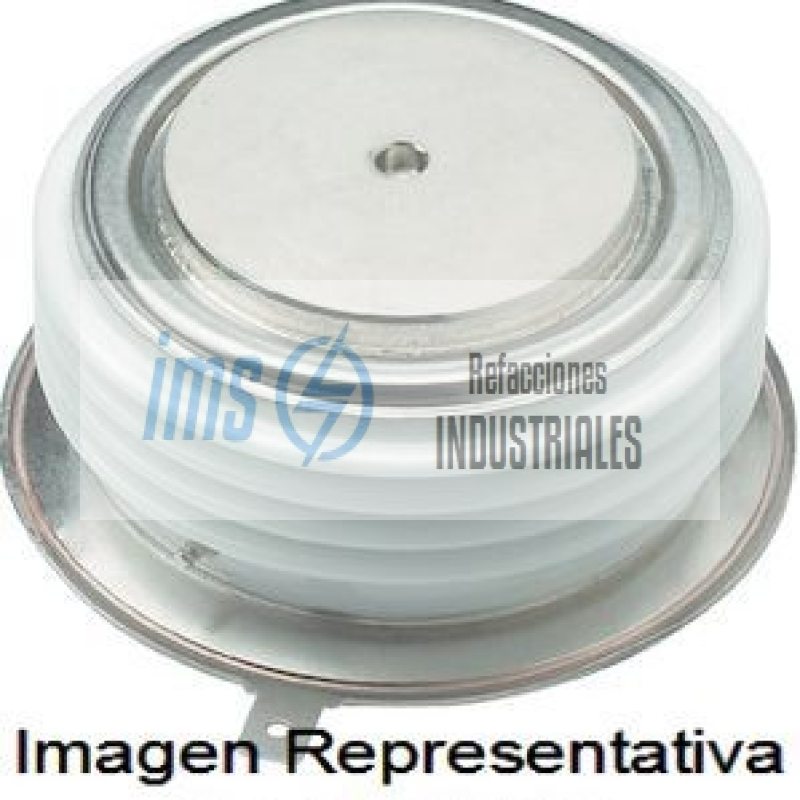

El ABB CS1001-25IO1 es un tiristor de control de fase de muy alta potencia, comúnmente clasificado como un SCR (Silicon Controlled Rectifier) de tipo disco o puck. Este semiconductor industrial está diseñado para la conmutación y rectificación de corrientes masivas en aplicaciones de infraestructura eléctrica pesada, sistemas de transmisión de energía y control de motores de gran escala.

Al ser un tiristor de control de fase, su función principal es conmutar de estado de bloqueo (apagado) a conducción (encendido) mediante un pulso eléctrico en su compuerta (gate), permitiendo regular con precisión milimétrica la cantidad de energía que se entrega a una carga AC o DC.

Análisis de las Especificaciones Críticas

Fabricante: ABB (división de semiconductores de alta potencia, actualmente operando bajo el grupo Hitachi Energy).

VRRM (Voltaje Pico Inverso Repetitivo Máximo): 2500 Voltios (2.5 kV). Este elevado nivel de bloqueo le permite soportar los transitorios y sobrevoltajes severos comunes en redes de distribución industrial de media tensión (como sistemas de 600V, 690V o superiores).

ITAV / IT (Corriente Nominal Directa): Hasta 3000 Amperios (bajo condiciones de montaje con presión mecánica estricta y refrigeración por agua o aire forzado de alta eficiencia). Es capaz de manejar corrientes de sobretensión transitorias de corto circuito de decenas de miles de amperios por fracciones de segundo.

Encapsulado Tipo Disco (Presspack): No utiliza terminales de tornillo tradicionales debido a la colosal cantidad de corriente que maneja. Se fabrica en un encapsulado hermético de cerámica y metal plano en forma de disco, diseñado para ser prensado físicamente entre dos bloques disipadores de calor.

Principio de Operación y Conexión

El dispositivo cuenta con tres zonas de contacto físicas:

Ánodo (Superficie Plana Inferior/Superior): Una de las caras metálicas principales del disco.

Cátodo (Superficie Plana Opuesta): La otra cara metálica principal del disco. El flujo de corriente principal de 3000A viaja verticalmente a través del grosor del disco entre el ánodo y el cátodo.

Compuerta (Gate / Cable Auxiliar): Un pequeño pin o cable flexible que sobresale del borde cerámico del disco. Al aplicar una pequeña corriente de control (típicamente de unos pocos amperios o miliamperios a bajo voltaje) en este pin respecto al cátodo, el SCR se dispara y comienza a conducir los 3000A entre sus caras principales.

Debido a sus masivas capacidades (2500V / 3000A), este SCR no se encuentra en electrónica convencional, sino en aplicaciones de gran envergadura:

1. Arrancadores Suaves de Media Tensión (Soft Starters)

Se utiliza en configuraciones de pares en paralelo inverso (antiparalelo) para controlar el voltaje de arranque de motores síncronos o de inducción gigantescos (de miles de caballos de fuerza / HP) utilizados en minería, plantas cementeras o estaciones de bombeo de agua municipales.

2. Rectificadores de Alta Corriente para Electrólisis y Fundición

Forma parte de los puentes rectificadores controlados que alimentan hornos de arco eléctrico para la fundición de acero o aluminio, así como en plantas químicas de electrólisis de cloro-álcali, donde se requieren miles de amperios de corriente directa continua.

3. Sistemas de Transmisión de Energía en Corriente Directa (HVDC)

Los SCRs de este calibre se apilan en serie y en paralelo dentro de las estaciones conversoras de las redes eléctricas de alta tensión para convertir la energía de AC a DC y viceversa, permitiendo transmitir electricidad a miles de kilómetros con mínimas pérdidas.

4. Controles de Soldadura por Resistencia de Escala Industrial

Utilizado en la industria automotriz y de estructuras pesadas para controlar los pulsos de corriente de los sistemas de soldadura por puntos robóticos de servicio pesado, donde se necesitan inyecciones masivas de energía en milisegundos.
