SKT553/16E

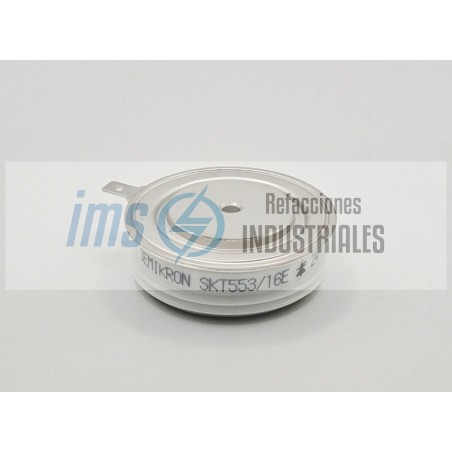

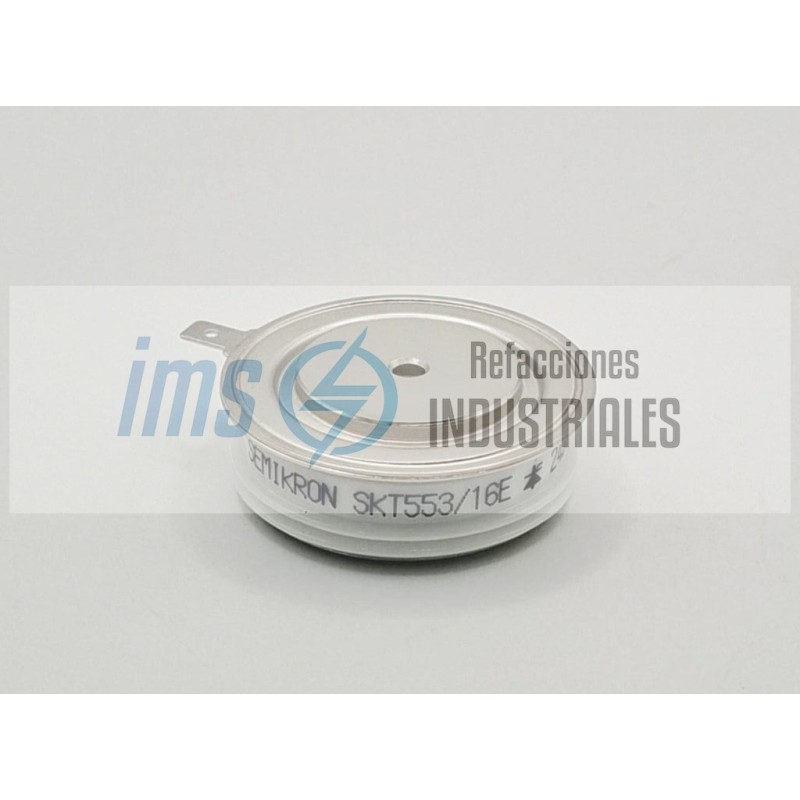

El SKT 553/16E (también identificado como SKT 553/16 E) de Semikron es un tiristor de control de fase (Phase Control Thyristor / SCR) de alta potencia encapsulado en formato de cápsula hermética cerámica tipo disco (Hockey Puk).

Este semiconductor está diseñado para conmutación y control de corriente alterna de alta densidad en aplicaciones industriales exigentes. Cuenta con contactos de presión internos (pressure contact technology) que ofrecen alta confiabilidad térmica y mecánica bajo ciclos de carga severos, así como enfriamiento por doble cara (double-side cooling) cuando se monta entre disipadores térmicos de presión.

Specs

Fabricante: Semikron (Danfoss Semikron)

Modelo / Referencia: SKT 553/16E (Serie SKT 553)

Tipo de Dispositivo: Tiristor de control de fase / SCR (Phase Control Thyristor)

Tipo de Encapsulado: Cápsula de disco hermética (Capsule / Hockey Puk)

Designación de Encapsulado: B8 / JEDEC TO-200AB (estándar de disco)

Parámetros Eléctricos Principales

Tensión Repetitiva Pico en Estado de Bloqueo (V_DRM / V_RRM): 1600 V (1.6 kV)

Corriente Eficaz en Estado Conductor (I_TRMS): ~1250 A

Corriente Media en Estado Conductor (I_T(AV)):

550 A (a Tc = 85 °C, enfriamiento por doble cara)

680 A (a Tc = 55 °C, enfriamiento por doble cara)

Corriente de Pico No Repetitiva (I_TSM): 9000 A (10 ms, a Tj = 125 °C)

Valor I²t para Fusión: 405000 A²s (10 ms, a Tj = 125 °C)

Velocidad Crítica de Crecimiento de Tensión en Bloqueo (dv/dt): 1000 V/µs

Velocidad Crítica de Crecimiento de Corriente (di/dt): 150 A/µs

Especificaciones de Compuerta (Gate) y Disparo

Corriente de Disparo de Compuerta (I_GT): ? 250 mA (a Tj = 25 °C)

Tensión de Disparo de Compuerta (V_GT): ? 3.0 V (a Tj = 25 °C)

Corriente de Mantenimiento (I_H): ? 500 mA

Corriente de Enganche (I_L): ? 1200 mA

Especificaciones Térmicas y Mecánicas

Resistencia Térmica Unión-Carcasa (R_th(j-c)):

0.040 K/W (Enfriamiento por doble cara - DSC)

0.080 K/W (Enfriamiento por una sola cara - SSC)

Fuerza de Apriete / Montaje Requerida: 10 kN a 12 kN (Kilonewtons)

Temperatura de Operación de la Unión (Tj): -40 °C a +125 °C

Temperatura de Almacenamiento: -40 °C a +125 °C

Peso Aprox.: ~250 g

Rectificadores controlados de alta potencia para accionamientos de motores de corriente directa (DC).

Arrancadores suaves (Soft Starters) de alta tensión y control de motores de CA.

Convertidores e inversores para sistemas de soldadura industrial y galvanoplastia.

Equipos de calentamiento por inducción y reguladores de energía para hornos eléctricos.

Controladores de fase en redes de distribución y fuentes de alimentación industriales de gran capacidad.
