C158PB

El Powerex C158PB es un tiristor de control de fase de media potencia, diseñado bajo un formato físico clásico conocido como tipo perno o espárrago (Stud Type). Su función principal dentro de los circuitos eléctricos es la conmutación y rectificación controlada de corrientes moderadas a altas en aplicaciones industriales, de soldadura y sistemas de tracción ligera.

Al ser un componente de la familia de Powerex (marca nacida de la unión de las divisiones de semiconductores de Westinghouse, General Electric y Mitsubishi), este modelo destaca por su construcción mecánica altamente confiable y resistente a las vibraciones.

Análisis de las Especificaciones Eléctricas Principales

Fabricante: Powerex (históricamente bajo patentes de General Electric / Westinghouse).

VDRM / VRRM (Voltaje Pico de Bloqueo / Inverso Máximo): La letra P en el código suele denotar una clasificación de voltaje específica dentro de la serie. Para la variante estándar C158PB, el voltaje de bloqueo repetitivo máximo se sitúa típicamente en los 1200 Voltios (1.2 kV), lo que le permite operar con seguridad en redes de corriente alterna comerciales e industriales de hasta 440V o 480V AC.

IT(AV) (Corriente Nominal Directa Promedio): Maneja una corriente nominal continua de aproximadamente 70 a 80 Amperios (bajo condiciones controladas de temperatura en el perno a 85 °C). Es capaz de soportar corrientes de sobretensión (surge current) transitorias mucho más elevadas (cercanas a los 1000 Amperios) por fracciones de milisegundos ante fallas cortas del sistema.

Conmutación por Control de Fase: Al ser un SCR clásico, requiere un pulso de corriente continuo en su terminal de compuerta (gate) para pasar del estado de corte al de conducción. Una vez encendido, permanecerá conduciendo hasta que la corriente del circuito principal caiga de forma natural por debajo de su lí

Características de Construcción Física y Terminales

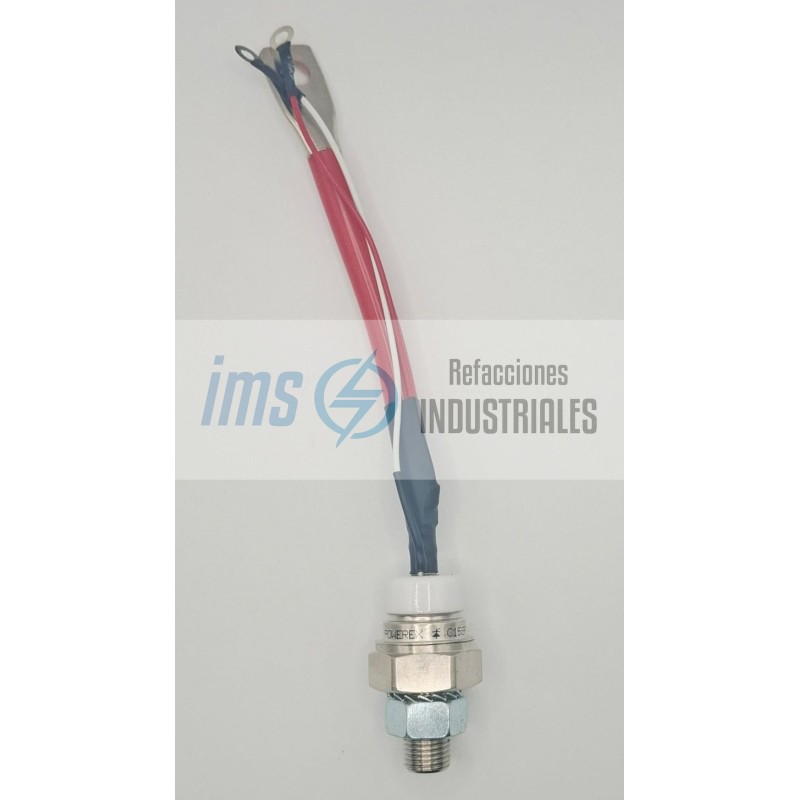

El diseño tipo Stud del C158PB ofrece ventajas de montaje mecánico muy específicas:

Perno Roscado de Cobre (Ánodo): La base del tiristor es un tornillo o perno grueso de cobre macizo (usualmente con rosca estándar de tipo 1/2-20 UNF o métrica equivalente). Esta rosca cumple dos funciones críticas en simultáneo: es la terminal eléctrica del Ánodo y el canal de disipación térmica principal. Se atornilla directamente sobre bloques disipadores de aluminio.

Terminal de Cable Flexible (Cátodo): De la parte superior de la cápsula cerámica o metálica sellada herméticamente sale un cable trenzado grueso de cobre flexible con una zapata de ojo en la punta. Esta es la terminal del Cátodo, diseñada para absorber las vibraciones mecánicas del equipo sin fracturar el silicio interno.

Terminal Delgada Auxiliar (Gate / Compuerta): Un cable notablemente más delgado que acompaña al cable del cátodo. Es el punto de conexión para la señal de control proveniente de la tarjeta electrónica de disparo.

1. Rectificadores Controlados por Silicio (Cargadores Industriales)

Forma parte de puentes rectificadores de media escala utilizados para la carga pesada de bancos de baterías estacionarias, sistemas de respaldo UPS industriales y subestaciones eléctricas.

2. Control de Velocidad de Motores de Corriente Directa (DC)

Utilizado en los circuitos de armadura para regular la velocidad y el torque de motores DC industriales medianos en bandas transportadoras, grúas de taller y mezcladoras.

3. Máquinas de Soldar Eléctricas de Tipo Convencional

Es una refacción sumamente común en las etapas de rectificación y control de potencia de soldadoras de arco industriales anteriores a la era de los inversores de alta frecuencia, donde la robustez ante cortocircuitos repetitivos es vital.

4. Controles de Temperatura para Hornos Industriales

Se emplea en configuraciones de control de potencia por ángulo de disparo para regular la energía entregada a bancos de resistencias térmicas de gran tamaño en hornos de tratamiento de metales o extrusoras de plástico.
