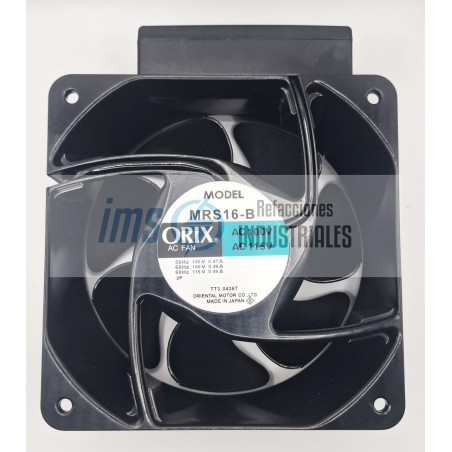

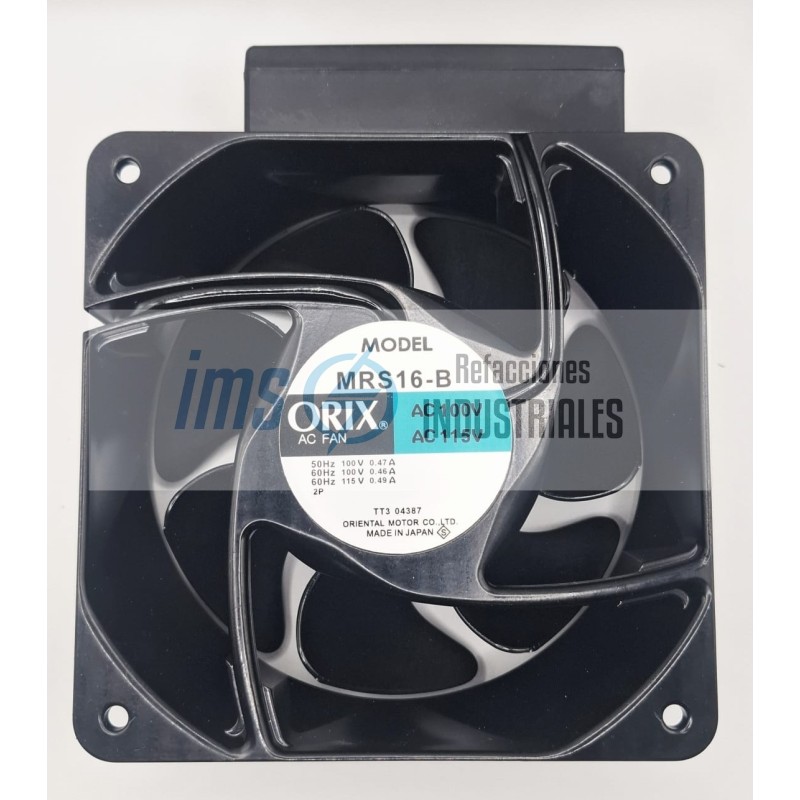

MRS16-B

El MRS16-B es un ventilador de refrigeración axial industrial de gran caudal, diseñado y fabricado por la firma japonesa Oriental Motor Co., Ltd. (comúnmente comercializado bajo su prestigiosa marca especializada en gestión térmica, ORIX FAN).

A diferencia de los extractores convencionales de plástico, este ventilador de Corriente Alterna (CA) es un componente de grado industrial pesado (Heavy Duty). Está diseñado con un chasis metálico robusto para operar de forma continua las 24 horas del día en entornos de manufactura hostiles. Su propósito fundamental es forzar un flujo masivo de aire a través de gabinetes de control y maquinaria automatizada para abatir el calor generado por componentes electrónicos de potencia, previniendo fallas críticas por sobrecalentamiento.

Desglose Técnico de las Especificaciones y Dimensiones

La codificación exacta de la serie MRS de ORIX define la geometría y el rendimiento del equipo:

Dimensiones del Chasis (Serie MRS16): Tiene un formato circular/ovalado estándar industrial con orejetas de fijación planas. Sus dimensiones exteriores son de 160 mm x 160 mm con una profundidad o grosor de marco de 62 mm (aproximadamente 6 pulgadas de diámetro).

Voltaje de Operación (Sufijo -B): Calibrado para operar de forma nativa en un rango estándar de 100 V a 115 V CA (Corriente Alterna) a frecuencias de 50 o 60 Hz. Esta tensión es muy común en los transformadores de control secundarios de maquinaria importada de Japón o Estados Unidos.

Conexión Eléctrica por Bornes: Incorpora terminales de conexión rápida tipo espada (Faston) macho integradas directamente en el marco de aluminio, eliminando cables sueltos y facilitando un reemplazo ágil en piso de remate.

Parámetros Eléctricos y de Rendimiento de Placa

Las especificaciones de su motor de inducción con capacitor dividido permanente (PSC - Permanent Split Capacitor) garantizan un alto torque y estabilidad:

Consumo de Potencia: Aproximadamente entre 38 y 45 Vatios (W) dependiendo de la frecuencia de la red eléctrica de la planta (50 Hz o 60 Hz).

Corriente Nominal: Baja y segura, situá

Velocidad de Rotación: Gira a altas revoluciones, alcanzando entre 2,700 y 3,200 RPM (Revoluciones por Minuto).

Caudal de Aire Masivo: Gracias a su gran profundidad (62 mm) y diseño aerodinámico, es capaz de desplazar un volumen de aire muy elevado de entre 190 y 220 CFM (Pies Cúbicos por Minuto), ideal para renovar el aire de gabinetes grandes en cuestión de segundos.

Características de Construcción Mecánica y Durabilidad

Chasis de Aluminio Fundido a Presión: El marco exterior está fabricado en una aleación de aluminio altamente rígida con un acabado de pintura electrostática negra. Esto le otorga una excelente resistencia contra vibraciones armónicas, impactos mecánicos en taller y ayuda a disipar el propio calor generado por el motor del ventilador.

Aspas Metálicas o de Polímero Reforzado: Dependiendo de la revisión exacta del modelo, el rotor cuenta con aspas aerodinámicas de acero troquelado o de resina plá

Rodamientos de Bolas Dobles (Dual Ball Bearings): Incorpora baleros sellados de alta precisión que le confieren una larga vida útil (superior a las 50,000 horas de marcha continua). A diferencia de los bujes comunes, estos rodamientos le permiten operar perfectamente en cualquier orientación física (horizontal, vertical o inclinado) sin sufrir desgaste desigual por gravedad.

Protección Térmica Integrada por Termostato Autónomo: El motor incluye un protector térmico bimetálico interno de restablecimiento automático. Si un objeto extraño frena físicamente las aspas o la temperatura interna del motor supera el límite seguro, el circuito se abre de inmediato para evitar que el devanado de cobre se queme o provoque un cortocircuito.

Debido a su tamaño de 160 mm, chasis robusto y alimentación a 115V CA, el ventilador ORIX MRS16-B es una refacción estándar en:

Centros de Maquinado CNC de Importación (ej. Fanuc, Mazak, Haas): Extracción de calor en los gabinetes principales donde se alojan las tarjetas controladoras de los ejes y los amplificadores de los servomotores.

Variadores de Frecuencia (VFD) de Gran Caballaje: Montado directamente en los túneles o chimeneas de disipación para enfriar las aletas de aluminio de los módulos de potencia IGBT.

Maquinaria de Soldadura Industrial y Fuentes de Poder Pesadas: Ventilación forzada para transformadores y rectificadores de ciclo de trabajo pesado.

Tableros de Distribución Eléctrica y Bancos de Capacitores: Instalado en las unidades de extracción de techo para mitigar el calor generado por el filtrado de armónicas en la planta.
