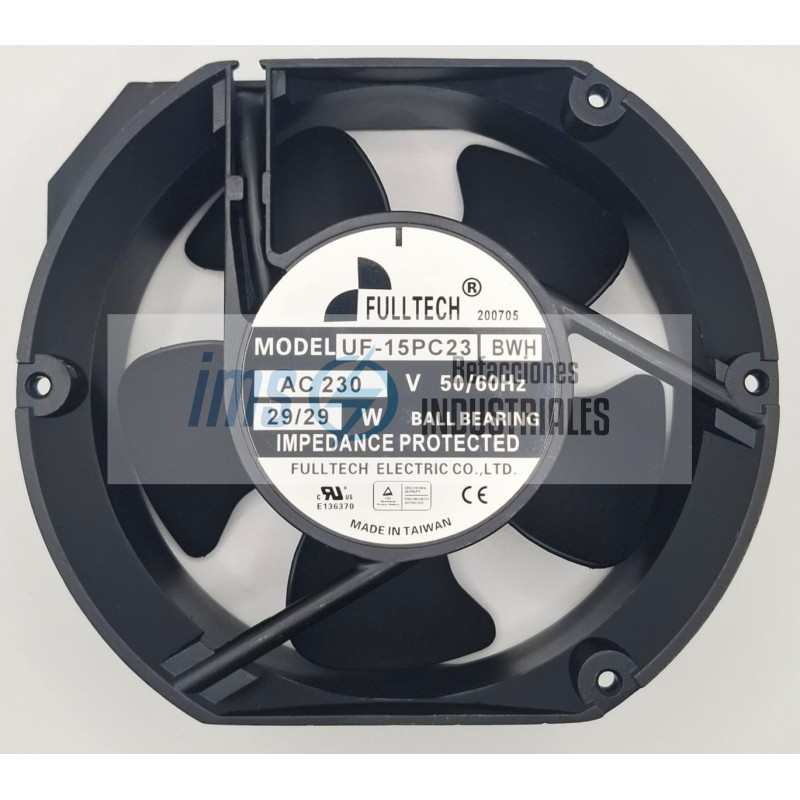

UF-15PC23

El UF-15PC23 es un ventilador de refrigeración axial industrial de alta gama, diseñado y fabricado por la firma taiwanesa Fulltech Electric Co., Ltd., un especialista global en soluciones de gestión térmica pesada para tableros eléctricos y maquinaria automatizada.

A diferencia de los ventiladores de plástico para computadoras, este extractor está construido con un robusto chasis de metal y está diseñado para un funcionamiento continuo (Heavy Duty) en los entornos industriales más exigentes. Funciona forzando un flujo masivo de aire a través de gabinetes de control para disipar el calor remanente generado por componentes electrónicos de potencia, evitando fallas críticas por sobrecalentamiento.

Desglose Técnico de la Nomenclatura y Dimensiones

La codificación de catálogo de Fulltech especifica de manera exacta la geometría y configuración eléctrica de este dispositivo:

Dimensiones del Chasis (Serie UF-15): Tiene un formato redondo u ovalado con orejetas de fijación planas, con un diámetro exterior de 172 mm x 150 mm y una profundidad o grosor de 51 mm (estándar internacional de 6 pulgadas).

PC (Tipo de Motor y Conectividad): Indica que utiliza un motor de inducción de polos sombreados (Shaded Pole Motor) de corriente alterna con un sistema de rodamientos de bolas de alta calidad. El sufijo también denota que la conexión eléctrica se realiza mediante terminales tipo espada (Faston) macho integradas en el marco, eliminando los cables sueltos.

23 (Voltaje de Operación): Calibrado para operar de forma nativa en un rango industrial estándar de 220 V a 240 V CA (Corriente Alterna) a frecuencias de 50 o 60 Hz, lo que permite conectarlo directamente a las líneas de fuerza o control del gabinete sin transformadores intermedios.

Parámetros Eléctricos y de Rendimiento de Placa

Las especificaciones de sus devanados internos de cobre definen su capacidad de enfriamiento:

Consumo de Potencia: Aproximadamente entre 35 y 39 Vatios (W) según la frecuencia de la red (50 Hz o 60 Hz).

Corriente Nominal: Muy baja, situándose en el rango de 0.18 a 0.21 Amperios (A), lo que facilita su activació

Velocidad de Rotación: Gira a altas revoluciones, alcanzando entre 2,700 y 3,000 RPM (Revoluciones por Minuto).

Caudal de Aire Elevado: Debido a su gran tamaño y alta velocidad, es capaz de desplazar un volumen masivo de aire de entre 175 y 210 CFM (Pies Cúbicos por Minuto), ideal para abatir la temperatura de gabinetes grandes en pocos minutos.

Características de Construcción Mecánica y Durabilidad

Chasis de Aluminio Fundido a Presión: El marco exterior está fabricado en aleación de aluminio altamente rígida con un acabado de pintura electrostática negra. Esto le otorga una resistencia estructural excelente contra vibraciones armónicas, impactos mecánicos en taller y ayuda a disipar el propio calor generado por el motor del ventilador.

Aspas de Plástico de Ingeniería Autoextinguible: El rotor cuenta con aspas aerodinámicas moldeadas en polímero termoplástico de alta densidad (PBT reforzado con fibra de vidrio) bajo la estricta norma UL 94V-0, garantizando que el impulsor no se deformará a altas temperaturas ni propagará fuego en caso de un siniestro eléctrico.

Rodamientos de Bolas Dobles (Dual Ball Bearings): Incorpora baleros sellados de precisión que le confieren una vida útil superior a las 50,000 horas de marcha continua. A diferencia de los bujes comunes, los rodamientos dobles le permiten operar perfectamente en cualquier ángulo o posición física (horizontal, vertical o inclinado) sin sufrir desgaste desigual por gravedad.

Protección Térmica Integrada: El motor cuenta con protección por impedancia intrínseca. Si un objeto extraño frena físicamente las aspas, el bobinado está calculado para resistir el aumento térmico sin quemar el aislamiento eléctrico ni provocar un cortocircuito en la línea de control.

Debido a su tamaño de 6 pulgadas, chasis metálico y alimentación a 220V CA, el Fulltech UF-15PC23 es una refacción de reemplazo directo estándar en:

Ventilación de Gabinetes Eléctricos Grandes y Racks de PLC: Instalado habitualmente en las rejillas superiores (unidades de techo) o laterales de tableros de control principales para forzar la salida del aire caliente acumulado por transformadores y bancos de contactores.

Refrigeración Auxiliar de Variadores de Frecuencia (VFD) Grandes: Montado directamente en los túneles de disipación de calor de inversores de gran caballaje para enfriar las aletas de aluminio de los módulos IGBT.

Maquinaria de Soldadura Industrial y Cortadoras de Plasma: Extracción de calor en las fuentes de poder de ciclo pesado que operan las 24 horas del día.

Equipos de Telecomunicaciones y Servidores Industriales: Sistemas de ventilación forzada en racks informáticos situados en ambientes de producción hostiles con altas temperaturas ambientales.
