300U120

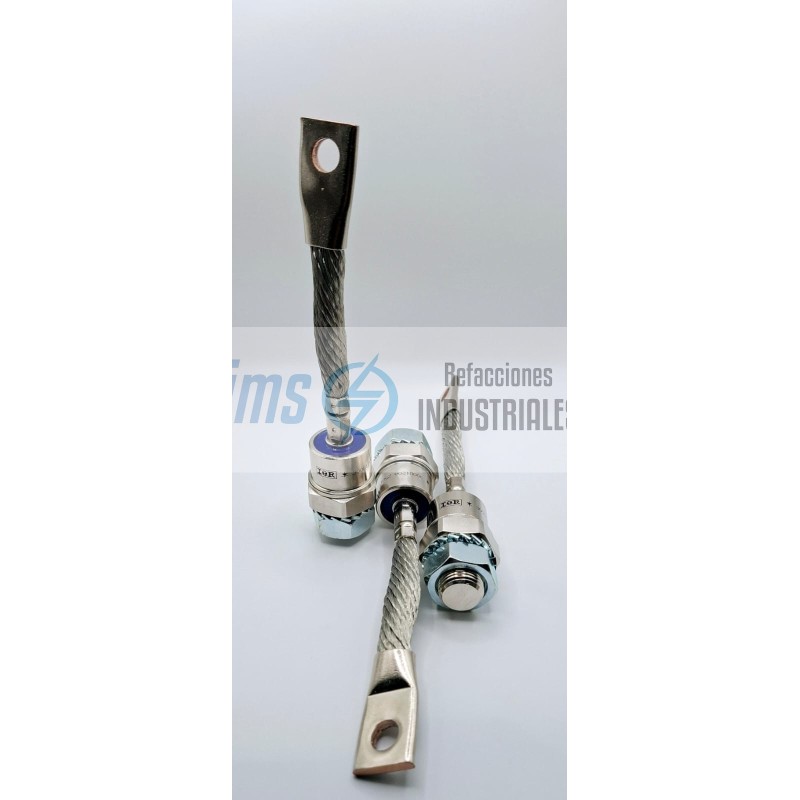

El 300U120A es un componente robusto, a menudo denominado simplemente como Diodo Stud o Diodo de Tornillo debido a su encapsulado. Su función principal es la rectificación de corriente alterna (AC) a corriente continua (DC) en sistemas de potencia.

Tipo de Diodo Rectificador Estándar (de recuperación lenta a media)

Voltaje Máximo (VRRM) 1200 V

Corriente Rectificada Promedio (IO) 300 A

Encapsulado DO-9 (un tipo de encapsulado de montaje en perno/tornillo o Stud Mount)

Polaridad Comúnmente disponible en versión Ánodo a Perno (cátodo libre, designado con una U) o Cátodo a Perno (ánodo libre, designado con una R, como en el 300R120A). El 300U120A es típicamente de Cátodo a Perno (polaridad positiva).

Corriente de Sobretensión Máx. (IFSM) Muy alta (alrededor de 5750 A), lo que le da una excelente tolerancia a picos de corriente momentáneos.

Temperatura de Unión Máx. (TJ) Alta, hasta 200?C.

Este tipo de diodo es la elección estándar para aplicaciones de potencia robustas y de baja a media frecuencia:

Rectificadores Industriales: En sistemas de alimentación de alto poder.

Controles de Motor DC.

Cargadores de Batería de gran capacidad.

Fuentes de Alimentación en equipos de soldadura.

Rectificación en la entrada de Inversores y convertidores industriales.
