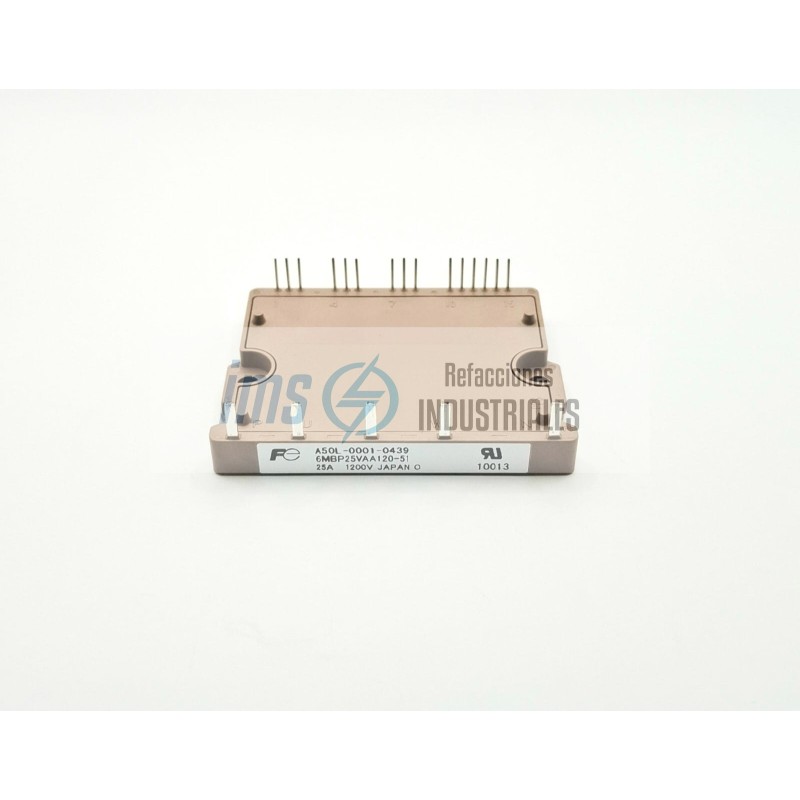

6MBP25VAA120-51

El 6MBP25VAA120-51 es un Módulo de Potencia Inteligente (IPM) de la aclamada Serie V de Fuji Electric. Este dispositivo integra en un solo encapsulado compacto (P629) un inversor trifásico completo (6 IGBTs) junto con sus circuitos de control, disparo (gate drive) y protección.

Al tener la electrónica de control embebida, este módulo simplifica drásticamente el diseño de inversores, ya que se conecta directamente a la salida lógica de un microcontrolador o DSP, sin necesidad de diseñar etapas de aislamiento o amplificación complejas externas.

Voltaje Colector-Emisor VCES 1200 V Voltaje máximo de bloqueo.

Corriente Nominal IC 25 A Corriente continua de salida (Inverter).

Tecnología - IPM Serie V IGBT de 6ª Generación (Bajas pérdidas).

Protecciones Integradas - Sí OC, SC, UV, Sobrecalentamiento (TjOH).

Alimentación de Control VCC 15 V Voltaje para el circuito interno de disparo.

Encapsulado - P629 Formato compacto con pines para PCB.

La gran ventaja de este IPM es su capacidad de autoprotección. El módulo monitorea sus propias condiciones y se apaga automá

Sobrecorriente (OC): Detecta picos peligrosos de corriente en tiempo real.

Cortocircuito (SC): Protección inmediata ante fallos de carga.

Bajo Voltaje de Control (UV): Evita que los IGBTs operen en zona lineal si la fuente de 15V falla.

Sobrecalentamiento (TjOH): Un sensor de temperatura interno protege el chip si excede los 150°C.

Debido a su inteligencia y facilidad de uso, es el estándar para equipos que requieren alta fiabilidad:

Variadores de Frecuencia (VFD) de baja potencia: Motores de 3HP a 5HP (400V class).

Servodrives: Control de ejes en robótica y CNC donde el espacio es limitado.

Aire Acondicionado Industrial: Unidades exteriores (VRF) y compresores.

Ascensores: Control de puertas o pequeños motores de tracción.
