7MBP50VFN060-52

El Fuji Electric 7MBP50VFN060-52 es un Módulo de Potencia Inteligente (IPM) de la serie V. A diferencia del modelo terminado en -50, esta variante suele incluir optimizaciones específicas en sus características térmicas o de empaquetado para aplicaciones de control de motores industriales.

Al ser un IPM, no es un simple transistor; es un sistema completo que integra la etapa de potencia y la inteligencia de disparo en un solo bloque sellado.

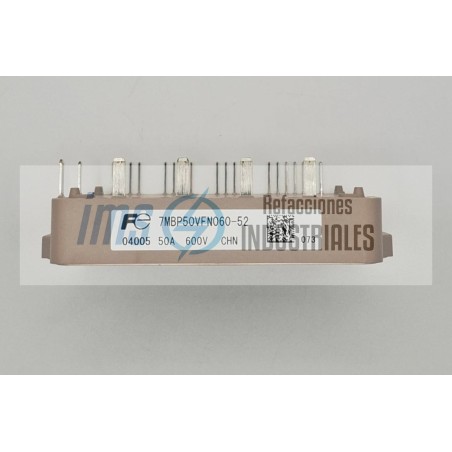

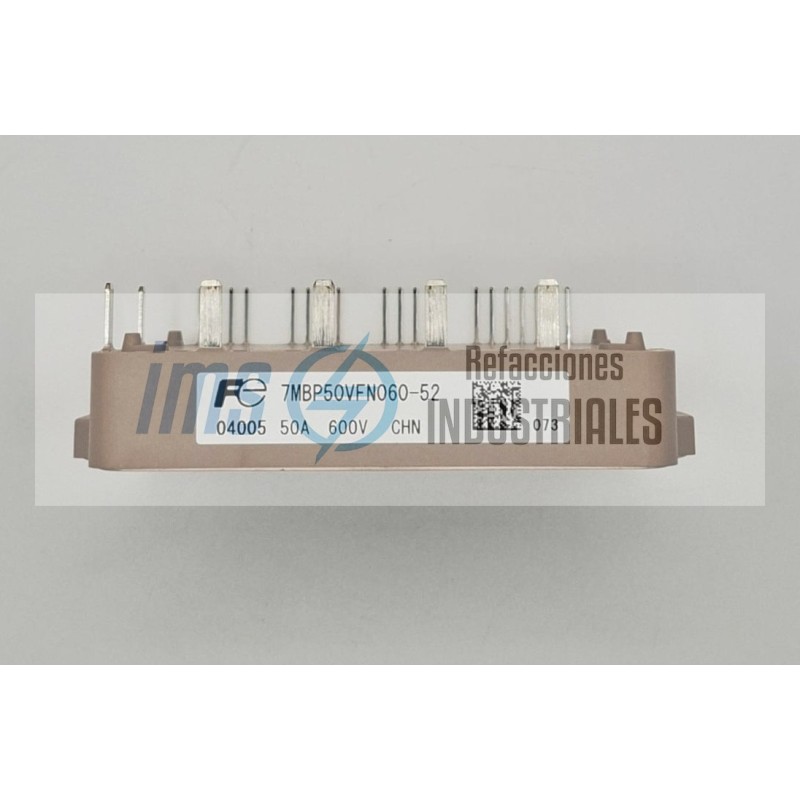

Módulo Inteligente Fuji 7MBP50VFN060-52

Este módulo utiliza la tecnología de IGBT de 6ª generación de Fuji Electric. Está diseñado para simplificar el diseño de inversores trifásicos, reduciendo el número de componentes externos y mejorando la fiabilidad general del sistema gracias a sus protecciones integradas.

Arquitectura y Componentes Integrados

El 7MBP50VFN060-52 contiene:

Puente Inversor Trifásico: Seis unidades IGBT con diodos de recuperación rápida (FWD) para la conmutación de las fases U, V y W.

Circuito de Freno (Brake): Un séptimo IGBT para manejar el exceso de energía cuando el motor desacelera.

Lógica de Control y Sensores: Sensores de temperatura y detectores de corriente integrados directamente en el silicio para una respuesta inmediata ante fallas.

Funciones de Autoprotección

El sufijo -52 garantiza que el módulo puede autogestionar situaciones de riesgo:

Protección contra Cortocircuito (SC): Monitorea la corriente y corta el paso de energía en microsegundos si detecta un corto en la salida.

Protección contra Sobrecalentamiento (OH): El sensor interno activa una señal de alarma (Fault) si la temperatura de la base supera los límites de seguridad.

Protección contra Bajo Voltaje (UV): Si el voltaje de la fuente de control de 15V cae, el módulo se apaga para evitar que los transistores trabajen en una zona de alta disipación térmica.

Parámetros Eléctricos Críticos

Voltaje Máximo Colector-Emisor: 600 Voltios (V).

Corriente Nominal de Salida: 50 Amperios (A).

Corriente del Circuito de Freno: 25 Amperios (A).

Voltaje de Aislamiento: 2500 Voltios AC (entre los terminales y la placa base de cobre).

Voltaje de Control Recomendado: 15 Voltios DC (Vcc).

Temperatura de Operación: Soporta picos de hasta 150 grados Celsius en la unión del semiconductor.

Este módulo es la pieza central en equipos que requieren un control de movimiento preciso y eficiente:

Variadores de Frecuencia (VFD): Utilizado en drives industriales para motores de inducción de hasta 7.5 kW en redes trifásicas de 220V.

Sistemas Servo de Alta Precisión: En máquinas de control numérico (CNC) y brazos robóticos donde el espacio en el gabinete es limitado.

Aire Acondicionado Industrial (Inverter): Control de compresores de gran capacidad para optimizar el consumo energético.

Sistemas de Bombeo Inteligente: Para mantener presión constante en redes hidráulicas industriales.

Maquinaria Textil y de Empaque: Donde se requieren arranques y paradas suaves y frecuentes.
