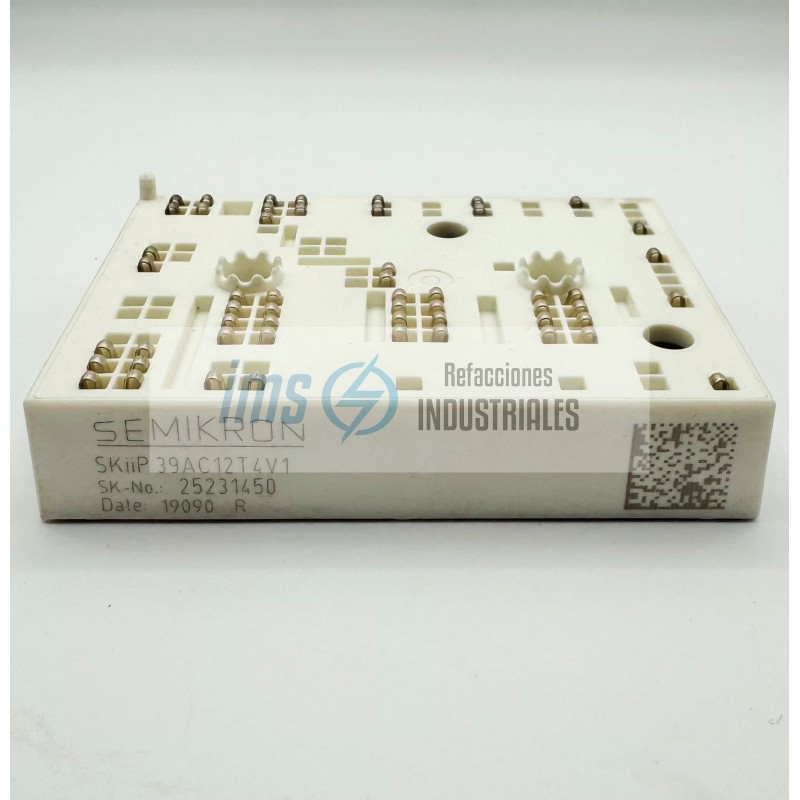

SKIIP39AC12T4V1

El SKIIP39AC12T4V1 de SEMIKRON es un módulo de potencia de la familia MiniSKiiP, diseñado bajo la configuración 6-pack (puente trifásico completo). Al igual que otros modelos de esta serie, utiliza tecnología de conexión por presión, lo que elimina la necesidad de soldaduras complejas en la placa de circuito impreso (PCB) y mejora la transferencia térmica.

Voltaje Colector-Emisor (Vces): 1200 V.

Corriente de Colector (Ic): * Aproximadamente 54 A (a una temperatura de 25 °C).

Aproximadamente 40 A (a una temperatura de operación de 80 °C).

Configuración: Inversor trifásico (6 IGBTs con sus respectivos diodos de rotación libre).

Tecnología de Chip: IGBT 4 (Trench Fieldstop), que ofrece una caída de voltaje baja y una conmutación muy rápida con pérdidas mínimas.

Voltaje de Saturación (Vce sat): Típicamente 1.85 V a 2.10 V.

Conexión por Presión (Spring Technology): Los contactos eléctricos se realizan mediante resortes que presionan contra los pads de la PCB. Esto garantiza una conexión robusta contra vibraciones y fatiga térmica.

Sin Placa Base (Baseplate-less): El sustrato cerámico se monta directamente sobre el disipador, minimizando la resistencia térmica (Rth).

Monitoreo Térmico: Integra un sensor NTC (coeficiente de temperatura negativo) para que el controlador pueda medir la temperatura interna del módulo.

Tipo de Encapsulado: MiniSKiiP 3 (un tamaño ligeramente mayor que el MiniSKiiP 2 para manejar más corriente).

Montaje: Se fija mediante dos tornillos que proporcionan la presión necesaria para los contactos y el acoplamiento térmico.

Temperatura de Unión (Tj): Hasta 175 °C en picos de operación.

1. Variadores de Frecuencia (VFD) de Mediana Potencia

Es el componente central para variadores que controlan motores industriales de entre 7.5 kW y 15 kW en redes de 400-480 V CA.

Utilizado en el control de ejes para maquinaria automatizada, brazos robóticos y centros de mecanizado CNC.

Aplicación: La tecnología IGBT 4 es ideal para aplicaciones que requieren frecuencias de conmutación elevadas (hasta 15-20 kHz) sin sobrecalentamiento excesivo.

3. Sistemas de Energías Renovables

Ventaja: La fiabilidad de los contactos por presión es superior en equipos que están sujetos a cambios bruscos de temperatura ambiental y ciclos de carga constantes.
