2MBI300P-140-01

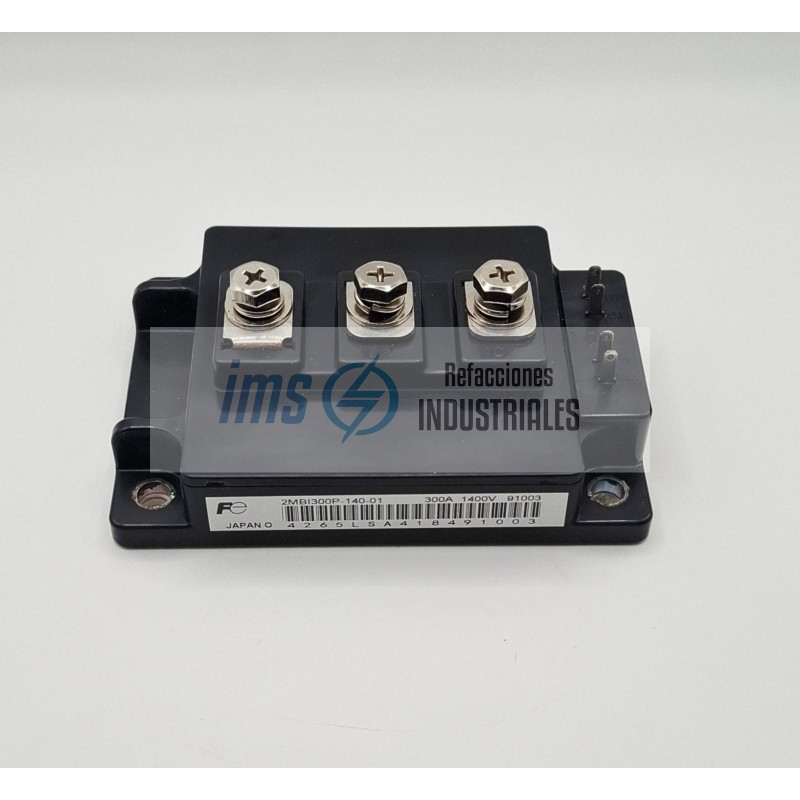

Módulo IGBT Fuji Electric - Modelo 2MBI300P-140-01

El 2MBI300P-140-01 es un módulo de potencia de alto rendimiento que integra dos transistores IGBT en una configuración de medio puente (Half-Bridge). Este componente está diseñado específicamente para aplicaciones de conmutación de alta velocidad y gran corriente, destacando por su robustez térmica y su baja pérdida de energía en estado de conducción.

Especificaciones Técnicas Detalladas

Configuración: Dual (2 transistores por paquete) en circuito de medio puente con diodos de recuperación rápida integrados.

Voltaje Colector-Emisor: 1400V. Esta capacidad de voltaje superior lo hace ideal para sistemas que operan en redes de 480V a 600V CA, proporcionando un margen de seguridad muy amplio contra picos de voltaje.

Corriente de Colector: 300 Amperios constantes a una temperatura controlada.

Tecnología de Chip: Utiliza la arquitectura de cuarta generación de Fuji, optimizada para reducir el voltaje de saturación y mejorar la eficiencia en la conmutación.

Aislamiento: Placa base de cobre aislada eléctricamente, capaz de soportar pruebas de aislamiento de hasta 2500V CA.

Encapsulado: Módulo estándar de alta potencia con terminales de tornillo para las conexiones de fuerza y pines superiores para el control de la compuerta (gate).

Alta Resistencia a Voltajes Transitorios: Su capacidad de 1400V permite que el módulo sobreviva a ruidos eléctricos en la red que destruirían módulos estándar de 1200V.

Baja Inductancia Interna: El diseño del encapsulado minimiza las oscilaciones de voltaje durante el apagado rápido de los transistores, protegiendo la electrónica de control.

Excelente Ciclado Térmico: Los materiales internos está

Diodos de Recuperación Suave: Los diodos internos minimizan las interferencias electromagnéticas (EMI), facilitando el cumplimiento de normas de compatibilidad electrónica.

Debido a su alta clasificación de 1400V, este módulo es una pieza fundamental en:

Variadores de Frecuencia Industriales: Control de motores de CA de gran tamaño en plantas de proceso, minería y bombeo de alta presión.

Sistemas de Energía Eólica: Inversores de potencia que convierten la energía generada por las turbinas para su inyección en la red eléctrica.

Fuentes de Poder de Alta Tensión: Equipos de rayos X industriales, sistemas de radar y transmisiones de alta potencia.

Sistemas de Tracción Eléctrica: Control de motores en trenes ligeros, trolebuses y maquinaria pesada de construcción.

Soldadoras Inverter de Alta Gama: Donde se requiere un ciclo de trabajo pesado y una estabilidad de arco excepcional.
