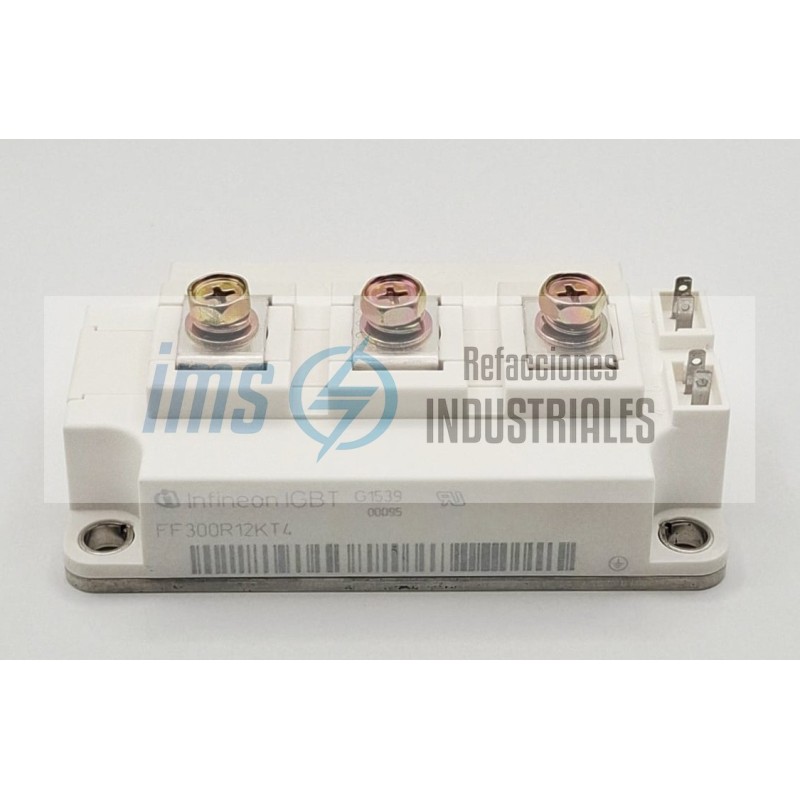

FF300R12KT4

El FF300R12KT4 (o FF300R12KT4_E / FF300R12KT4P) de Infineon Technologies (familia 62mm C-Series) es un módulo semiconductor de potencia IGBT en encapsulado estándar industrial de 62 mm, configurado en topología de medio puente (Dual / Half-Bridge IGBT Module) con diodos de libre circulación en antiparalelo integrados, diseñado para etapas inversoras de alta dinámica en variadores de frecuencia, sistemas de tracción eléctrica y fuentes de alimentación ininterrumpida (UPS).

Diseñado para operar en sistemas de media y alta potencia con una tensión de bloqueo colector-emisor de 1200 V y una corriente nominal continua de colector de 300 A (a Tc = 80 °C), incorpora la tecnología de chip TrenchStop / Fieldstop IGBT4 con coeficiente de temperatura positivo para facilitar la conexión en paralelo. Cuenta con diodos de libre circulación tipo Emitter Controlled 4, sustrato cerámico aislado de 2500 VAC / 4000 VAC, termistor NTC integrado para supervisión térmica de la placa base, baja inductancia parásita y terminales de potencia con fijación roscada M6.

Specs

Fabricante: Infineon Technologies AG (Alemania)

Modelo / Referencia Completa: FF300R12KT4 (FF300R12KT4_E)

Familia / Encapsulado: 62mm Package C-Series

Topología de Circuito: Medio puente / 2 IGBTs en serie con diodos (Dual / Half-Bridge)

Tipo de Componente: Módulo de potencia IGBT con diodo de libre circulación y NTC

Desglose de la Nomenclatura

FF: Configuración de medio puente (Half-Bridge: 2 IGBTs + 2 diodos)

300: Corriente nominal de colector de 300 A

R: Conexión y disposición estándar del circuito

12: Clase de tensión de bloqueo colector-emisor de 1200 V (12 x 100 V)

K: Encapsulado estándar industrial de 62 mm

T4: Tecnología de chip Trench / Fieldstop IGBT4 (bajas pérdidas y conmutación suave)

Especificaciones Eléctricas de la Etapa Inversora (IGBT)

Tensión Colector-Emisor Máxima (Vces): 1200 V (a Tj = 25 °C)

Corriente Continua de Colector (Ic):

300 A (a Tc = 80 °C)

400 A (a Tc = 25 °C)

Corriente de Colector de Pico Repetitiva (Icrm): 600 A (tp = 1 ms)

Tensión de Saturación Colector-Emisor (Vce sat):

1.75 V (típico a Ic = 300 A, Vge = 15 V, Tj = 25 °C)

2.05 V (típico a Ic = 300 A, Vge = 15 V, Tj = 125 °C / 150 °C)

Tensión Puerta-Emisor de Umbral (Vge th): 5.0 V a 5.8 V (máx. 6.5 V)

Tensión Puerta-Emisor Máxima (Vges): +/- 20 V

Pérdida de Potencia Total por Interruptor (Ptot): Aprox. 1600 W (a Tc = 25 °C)

Especificaciones del Diodo de Libre Circulación (FWD)

Corriente Continua Directa (IF): 300 A

Corriente de Pico Repetitiva (IFRM): 600 A (tp = 1 ms)

Tensión Directa (VF): Aprox. 1.65 V (a IF = 300 A, Tj = 25 °C) / 1.65 V (a Tj = 125 °C / 150 °C)

Tecnología del Diodo: Diodo Emitter Controlled 4 de recuperación ultrarrápida y suave (Soft Recovery)

Sensor de Temperatura Integrado (NTC)

Tipo de Sensor: Termistor NTC integrado en el sustrato

Resistencia Nominal (R25): 5.0 kOhmios (+/- 5% a 25 °C)

Constante B (B25/50): Aprox. 3375 K

Función: Monitorización de temperatura de placa base para protección por sobrecalentamiento

Rendimiento Dinámico y Térmico

Frecuencia de Conmutación Típica: 2 kHz a 16 kHz (PWM)

Resistencia Térmica Unión-Carcasa IGBT (Rth j-c): 0.094 K/W (por IGBT)

Resistencia Térmica Unión-Carcasa Diodo (Rth j-c): 0.155 K/W (por diodo)

Temperatura Máxima de Unión Operativa (Tvj op): -40 °C a +150 °C (hasta +175 °C bajo condiciones de sobrecarga transitoria)

Temperatura de Almacenamiento: -40 °C a +125 °C

Especificaciones Mecánicas y Montaje

Dimensiones del Encapsulado: Aprox. 106.4 mm (largo) x 61.4 mm (ancho) x 30.5 mm (alto)

Terminales de Potencia: Bornes roscados M6 para barra colectora / terminales de cable (Par: 2.5 Nm a 5.0 Nm)

Fijación al Disipador: 4 orificios pasantes para tornillos M6 (Par: 3.0 Nm a 6.0 Nm)

Terminales de Control / Disparo: Lengüetas de soldadura / conexión rápida tipo Faston (2.8 mm x 0.8 mm)

Tensión de Aislamiento: 2500 VAC / 4000 VAC (50 Hz / 60 Hz durante 1 minuto)

Peso Aproximado: Aprox. 340 g

Inversores de accionamiento para motores de media y alta potencia en variadores de frecuencia industriales.

Sistemas de alimentación ininterrumpida (UPS / SAI) de alta capacidad.

Convertidores de tracción eléctrica y vehículos pesados comerciales.

Inversores para plantas de generación solar fotovoltaica y parques eólicos.

Equipos de soldadura industrial y fuentes de calentamiento por inducción.
