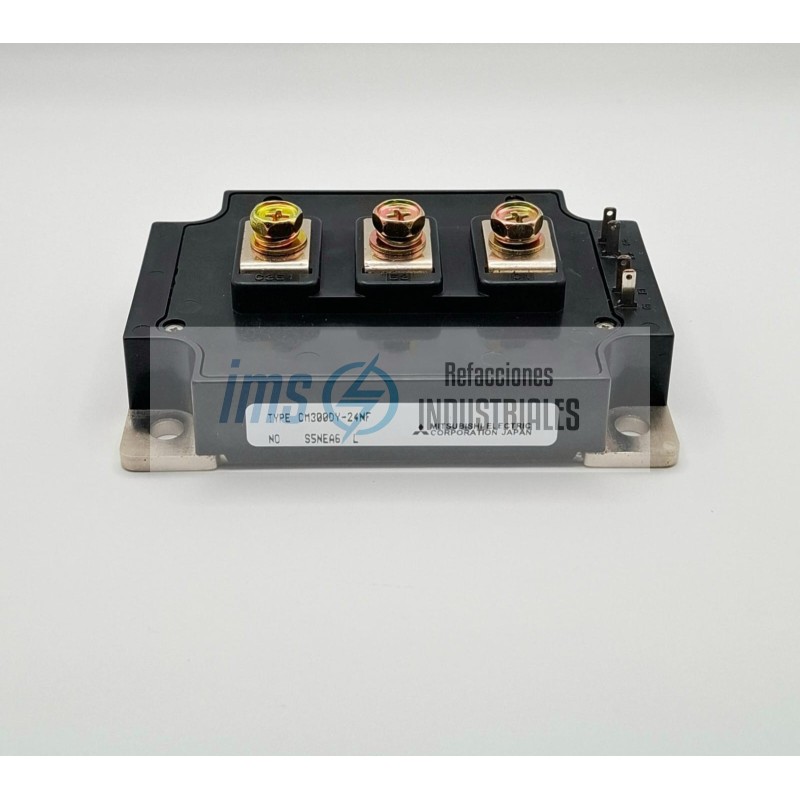

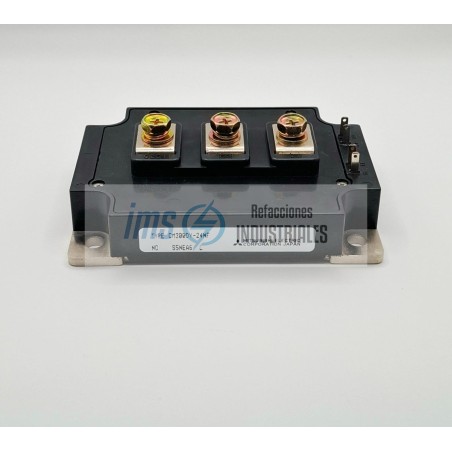

CM300DY-24NF

El Mitsubishi CM300DY-24NF es un módulo de potencia IGBT dual (configuración de medio puente) perteneciente a la serie NF de Mitsubishi Electric. Este dispositivo está diseñado para aplicaciones de conmutación de alta potencia, ofreciendo una combinación de alta eficiencia, robustez térmica y facilidad de montaje.

Características Eléctricas Principales

Tensión Colector-Emisor (Vces): El módulo está clasificado para 1200V, lo que permite su uso en sistemas industriales de alta tensión y aplicaciones trifásicas de 400-480V.

Corriente de Colector (Ic): Soporta una corriente continua de 300A a una temperatura controlada, con una capacidad de corriente de pico (Icm) de hasta 600A.

Tecnología CSTBT™: Utiliza la 5.ª generación de chips IGBT de Mitsubishi (Carrier Stored Trench Gate Bipolar Transistor), que reduce significativamente la tensión de saturación (Vce(sat)) a aproximadamente 1.8V, minimizando las pérdidas por conducción.

Aislamiento Eléctrico: Todos los componentes internos están aislados de la placa base, con una tensión de aislamiento de 2500V AC por un minuto.

Diodos de Recuperación Súper Rápida: Incorpora diodos antiparalelo (FWDi) con características de recuperación suave para reducir el ruido electromagnético y proteger el transistor.

Características Físicas y Mecánicas

Encapsulado Dual: Integra dos IGBTs en una sola unidad, lo que simplifica el diseño de puentes inversores trifásicos (usando tres módulos).

Placa Base Aislada: Facilita la gestión térmica al permitir el montaje directo sobre un disipador de calor común sin necesidad de aislantes externos adicionales.

Conexiones Robustas: Utiliza terminales principales de tornillo M6 para asegurar una conexión de baja resistencia y alta fiabilidad ante vibraciones.

Rango de Temperatura: Diseñado para operar en un rango de temperatura de unión (Tj) de -40°C a +150°C, lo que garantiza estabilidad en entornos industriales severos.

Dimensiones Estándar: Sigue el formato industrial de 62 mm para una compatibilidad directa con otros módulos de su clase.

Este módulo es un componente crítico en equipos que requieren un control de energía preciso y confiable:

Variadores de Frecuencia (VFD): Control de velocidad y torque para motores AC de gran potencia.

Sistemas de Alimentación Ininterrumpida (UPS): Etapas de inversión en sistemas de respaldo de energía para centros de datos.

Servocontroladores: Control de movimiento de alta precisión en robótica y maquinaria CNC.

Soldadura Industrial: Fuentes de poder para máquinas de soldar de alta corriente.

Energías Renovables: Inversores para plantas solares y convertidores en aerogeneradores.
