CM300YE2P-12F

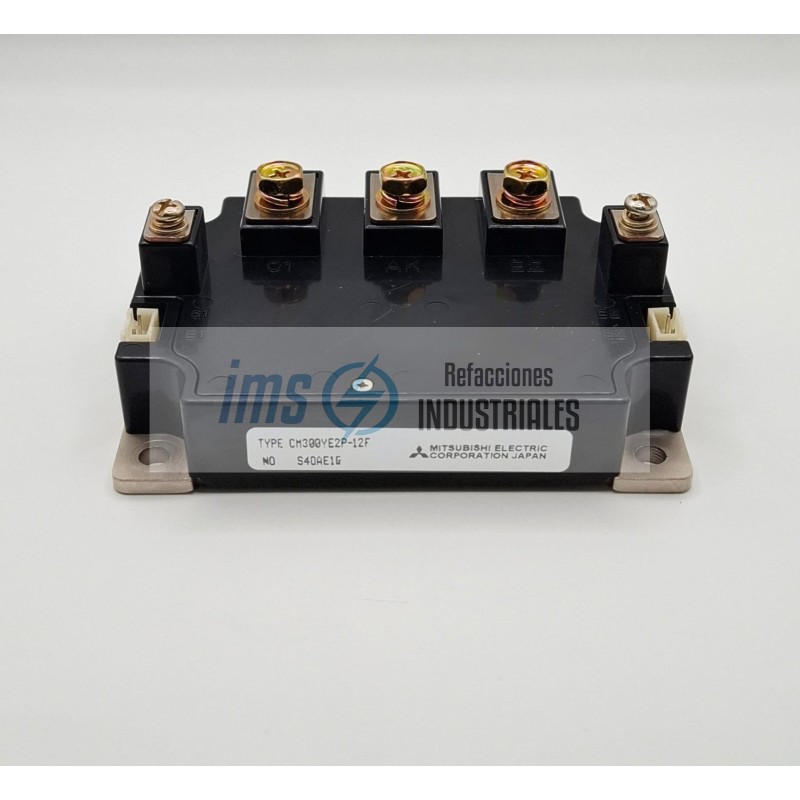

Módulo IGBT Mitsubishi - Modelo CM300YE2P-12F

El CM300YE2P-12F es un módulo de potencia de la serie NX de Mitsubishi que utiliza la tecnología de chip CSTBT™ de quinta generación. A diferencia de otros modelos, la variante P suele incluir optimizaciones en el diseño de los pines o en la respuesta térmica para facilitar su integración en inversores modernos que operan a frecuencias de conmutación más altas.

Especificaciones Técnicas Detalladas

Configuración: Dual (2-pack / Half-Bridge). Contiene dos transistores IGBT y dos diodos de recuperación rápida integrados.

Voltaje Colector-Emisor (Vces): 600V. Diseñado para trabajar en redes de baja tensión (220V - 240V CA) con buses de CC estables.

Corriente de Colector (Ic): 300 Amperios constantes (con picos de hasta 600A en pulsos cortos).

Voltaje de Saturación (Vce sat): Típicamente 1.5V, lo que minimiza el calor generado durante la conducción y maximiza la eficiencia energética.

Aislamiento: Placa base aislada con capacidad de prueba de 2500V CA durante un minuto.

Tecnología del Chip: CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor). Esta arquitectura permite una densidad de corriente superior con menores pérdidas por conmutación.

Encapsulado: Tipo NX de bajo perfil. Incluye pines de control para soldar en la parte superior y terminales de potencia robustos con tuercas integradas para tornillos M5.

Baja Inductancia Interna: Su diseño minimiza los picos de voltaje durante la conmutación rápida, protegiendo al módulo y reduciendo la necesidad de circuitos snubber complejos.

Protección de Diodos Mejorada: Los diodos de libre circulación (Free-Wheeling) tienen una recuperación suave, lo que reduce las interferencias electromagnéticas (EMI) en el sistema.

Montaje Seguro: La placa base es extremadamente plana, garantizando que el contacto con el disipador sea total y la transferencia de calor sea eficiente.

Alta Fiabilidad: Fabricado bajo estándares que permiten una operación continua 24/7 en ambientes industriales severos.

Este módulo es un componente estándar en equipos industriales de alto rendimiento:

Variadores de Frecuencia (VFD): Control de motores de CA en elevadores, bandas transportadoras y sistemas de bombeo industrial.

Fuentes de Poder de Alta Corriente: Utilizado en sistemas de alimentación para centros de datos y plantas de telecomunicaciones.

Inversores Fotovoltaicos: Conversión de energía en plantas solares de mediana escala.

Sistemas de Soldadura Electrónica: Control preciso de la corriente de arco en equipos de soldadura industrial tipo TIG o MIG.

Cargadores de Vehículos Eléctricos: Etapas de conversión AC/DC en cargadores rápidos de nivel 2 y 3.
