SKM400GAL125D

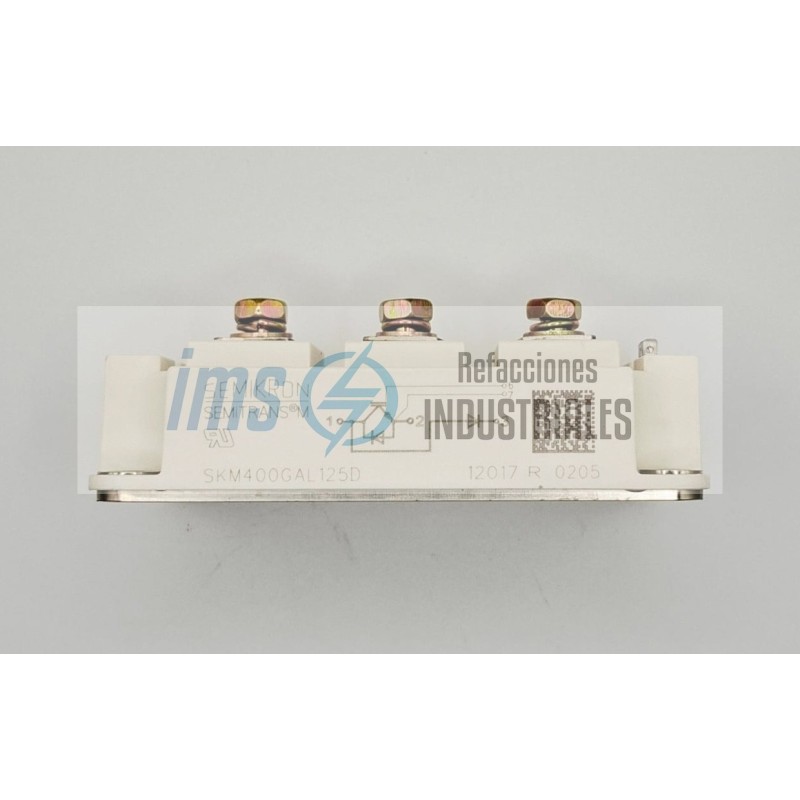

El SKM400GAL125D es un módulo de potencia IGBT (Insulated Gate Bipolar Transistor) de alta capacidad, diseñado y fabricado por la firma alemana SEMIKRON (actualmente Semikron Danfoss), uno de los líderes mundiales más importantes en el desarrollo de semiconductores para electrónica de potencia pesada.

Este bloque robusto está configurado internamente en una topología específica llamada Chopper de Bajo Lado (GAL / Low-side Chopper) o configuración para troceador. Su función principal en la planta industrial es controlar grandes cantidades de energía eléctrica de Corriente Directa (CD), siendo una refacción fundamental en sistemas de frenado dinámico de variadores de frecuencia, fuentes de poder masivas e inversores de soldadura pesada.

1. Desglose Técnico de la Nomenclatura (Especificaciones de Potencia)

Cada sección del código grabado en la carcasa plástica de este módulo detalla un límite operativo estricto calibrado para soportar el trabajo pesado continuo:

SKM (Semitrans / Familia): Identifica a la línea clásica de módulos industriales de Semikron con placa base de cobre aislada y terminales de tornillo superiores de alta resistencia.

400 (Capacidad de Corriente Nominal): Está

GAL (Topología Chopper de Bajo Lado): Especifica el circuito interno. Aloja un único transistor IGBT principal en la parte inferior acoplado a un diodo de marcha libre (free-wheeling diode), además de un diodo inversor independiente de alta velocidad integrado en el mismo bloque. (Ver sección de diagrama más adelante).

125D (Serie Tecnológica y Voltaje): Los chips de silicio poseen una clasificación de voltaje de ruptura de hasta 1200 Voltios (V). El sufijo D hace referencia a la integración de diodos con tecnología CAL (Controlled Axial Lifetime), optimizados para una recuperación suave y pérdidas mínimas por conmutación.

2. Diagrama de Conexión Interna (Topología GAL)

A diferencia de los módulos duales estándar (Half-Bridge), la arquitectura GAL distribuye sus componentes internos para optimizar las funciones de troceado o frenado:

Terminales 5 y 6: Conexión al lado positivo de la línea de Corriente Directa (CD+).

Terminales 1 y 2: Es el punto de conmutación central donde se conecta la resistencia de frenado (Braking Resistor) o la carga inductiva.

Terminal 3: Conexión directa al lado de tierra o negativo de la línea de Corriente Directa (CD-).

Pines Delgados superiores: Bornes de control de baja potencia donde se conecta la tarjeta de disparo (Gate Driver) para encender y apagar el transistor.

3. Características Avanzadas y Resistencia Térmica

Placa Base de Cobre con Aislamiento DBC: Los chips internos están soldados sobre un sustrato cerámico de aislamiento dieléctrico superior. Esto garantiza un aislamiento eléctrico superior a 2500 V entre cualquiera de las terminales de cobre superiores y la base metálica inferior que toca el disipador de aluminio, garantizando la seguridad en el gabinete.

Excelente Ciclado Térmico: La ingeniería de materiales de Semikron reduce la fatiga por soldadura provocada por los constantes cambios de temperatura en la planta, extendiendo la vida útil del silicio por encima de los 10 años de operación regular.

Módulos de Frenado Dinámico (Braking Choppers): Instalado en variadores de frecuencia de gran caballaje (más de 150 HP). Cuando un motor trifásico pesado frena bruscamente (por ejemplo, en grúas viajeras, elevadores o centrifugadoras), el motor actúa como generador e inyecta voltaje de regreso al variador. Este módulo entra en acción troceando ese exceso de energía y desviándolo hacia un banco de resistencias externas para evitar que el variador explote por sobrevoltaje.

Fuentes de Poder para Soldadura de Alta Potencia: Etapa de conmutación principal en rectificadores e inversores de arco industrial pesados.

Convertidores de Corriente Directa (DC-DC Changers): Troceadores industriales encargados de regular voltajes en sistemas de tracción eléctrica o cargadores de baterías pesados.
