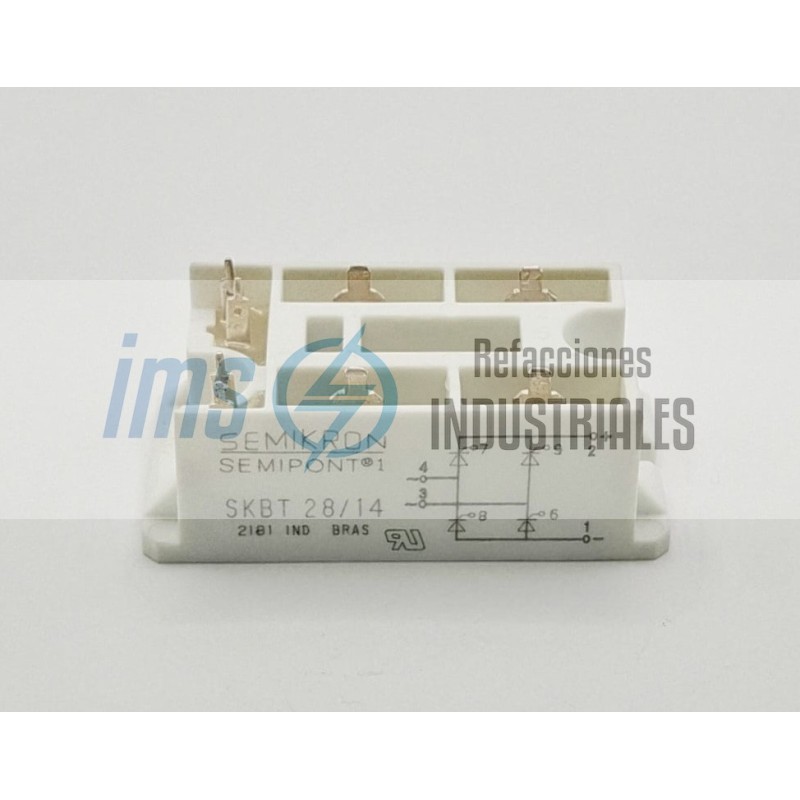

SKBT28/14

El SKBT28/14 es un puente rectificador monofásico de potencia encapsulado en formato de tornillo (Single Phase Diode Bridge Rectifier), diseñado y fabricado en Alemania por la corporación especialista en semiconductores de potencia Semikron (actualmente integrada globalmente dentro del grupo Semikron Danfoss).

Este componente es una pieza de hardware de fuerza ruda, no un puente de diodos pequeño de circuito impreso. Su función principal en la planta es actuar como un rectificador de onda completa, encargado de devorar la Corriente Alterna (CA) monofásica de las líneas de la planta y transformarla de forma ultra-eficiente en Corriente Directa (CD) para alimentar motores de CD, bobinas de frenado magnético, sistemas de excitación de generadores o actuar como la etapa primaria en fuentes de poder industriales.

1. Desglose Estricto del Código de Modelo (Nomenclatura Semikron)

Cada bloque alfanumérico grabado con láser en la carcasa de resina epóxica define estrictamente la física y los límites de las obleas de silicio internas de fábrica:

SKBT: Identifica a la serie de diseño mecánico de Semikron para Puentes Rectificadores Monofásicos de Onda Completa encapsulados en un chasis plástico robusto con terminales de tornillo pesado para conexiones directas mediante terminales de ojo (Ring Lugs).

28: La especificación crítica de corriente nominal continua. Determina que el puente puede conducir de forma estable y continua hasta 28 Amperios (A) de Corriente Directa, siempre y cuando esté montado sobre un disipador térmico adecuado a una temperatura controlada en el chasis.

/14: La especificación crítica de voltaje de bloqueo máximo (V_RRM). El número 14 indica una clasificación estricta de 1400 Voltios (V) (1.4 kV) de aislamiento dieléctrico inverso. Este elevado margen de seguridad le permite operar con total holgura en líneas comunes de 110V, 220V, 380V y hasta 440V CA, resistiendo de forma segura los picos transitorios y ruidos eléctricos de la red sin perforarse.

2. Datos Eléctricos de Fuerza y Gestión Térmica

Las especificaciones técnicas de las obleas de silicio de Semikron garantizan estabilidad frente a regímenes de trabajo continuos de 24 horas:

Voltaje Inverso de Pico Repetitivo (V_RRM): 1400 V.

Corriente de Sobrecarga Transitoria (Surge Current - I_FSM): Capaz de soportar picos transitorios de corriente instantáneos de hasta 370 Amperios por fracciones de ciclo (10 milisegundos a 50/60 Hz) en arranques rudos de motores sin que el silicio se destruya.

Base Metálica Aislada: Las pastillas de silicio internas están montadas sobre una placa trasera de cobre puro para una rápida disipación de calor, pero se encuentran aisladas eléctricamente mediante una capa cerámica interna. Soporta voltajes de aislamiento dieléctrico superiores a los 2500 V directos, lo que permite atornillar el puente directamente al chasis metálico o disipador del tablero sin riesgo de derivaciones o cortocircuitos a tierra física.

3. Arquitectura del Chasis y Distribución de Bornes

El módulo SKBT28/14 organiza sus cuatro terminales de fuerza mediante tornillos pesados protegidos por barreras plásticas anti-cortocircuito, distribuyéndose bajo el siguiente esquema eléctrico:

Bornes de Entrada de Corriente Alterna (Rotulados con el símbolo ~): Son dos terminales donde se conectan los dos hilos de fuerza procedentes de la línea de CA del tablero (Fase y Neutro, o Fase y Fase). Al ser corriente alterna, no importa cuál cable se conecte en qué borne ~.

Borne de Salida Positiva (Rotulado con el símbolo +): Entrega el polo positivo de Corriente Directa rectificada hacia la carga.

Borne de Salida Negativa (Rotulado con el símbolo -): Entrega el polo negativo de Corriente Directa para cerrar el lazo eléctrico.

Gracias a su alta capacidad de 1400V y su robusto empaque mecánico, este puente rectificador de Semikron es la refacción central en:

Alimentación de Bobinas de Frenado Magnético en Motores: Rectificador encargado de alimentar los frenos electromecánicos integrados en motores de grúas viajeras, polipastos o elevadores, liberando el freno instantáneamente al recibir energía.

Fuentes de Excitación para Generadores Síncronos: Rectificación de la corriente de campo necesaria para magnetizar el rotor de grandes alternadores y generadores de energía eléctrica de emergencia.
