TT105N10KOF

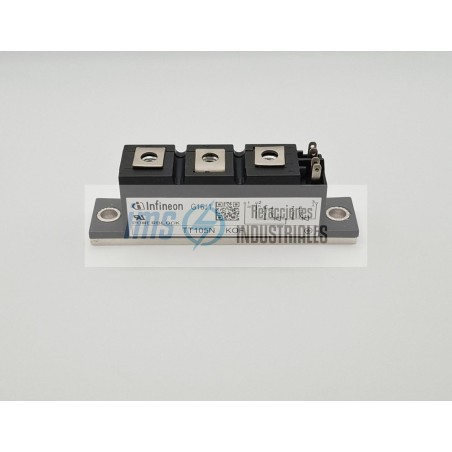

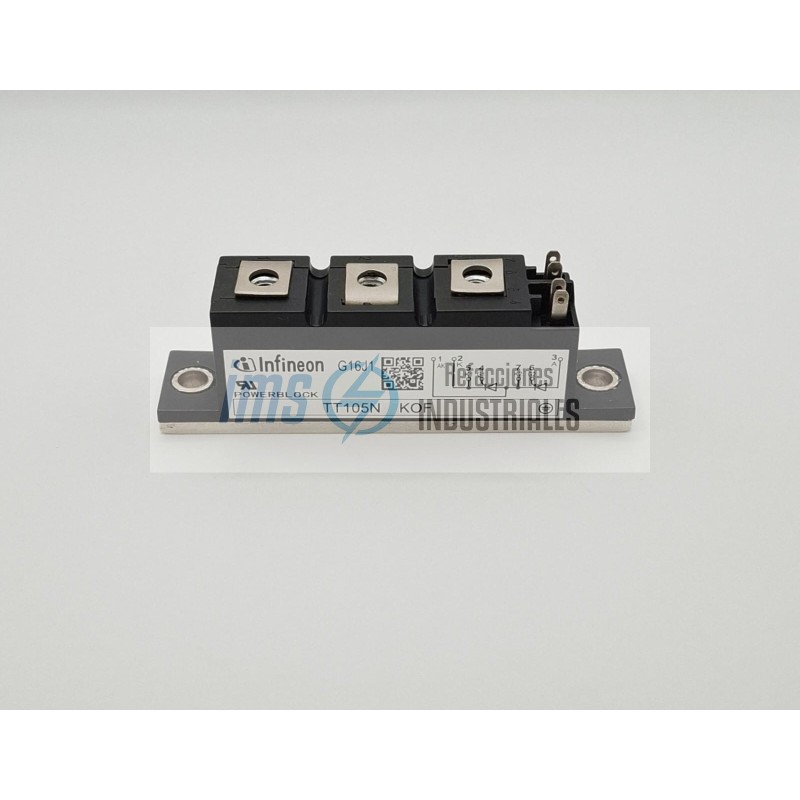

El TT105N10KOF de Infineon (originalmente bajo la marca Eupec) es un módulo de potencia de tiristores dobles (Power Block) diseñado para aplicaciones industriales de alta exigencia. Este dispositivo se configura en una topología de tiristor-tiristor conectados en serie dentro de un mismo encapsulado, lo que permite un diseño de circuito más compacto y eficiente.

Especificaciones Eléctricas Principales

Voltaje de Bloqueo (Vrrm/Vdrm): 1000 Voltios. Esto lo hace ideal para operar de forma segura en redes eléctricas industriales de 380V, 440V y hasta 600V AC.

Corriente Nominal (Itav): 105 Amperios (a una temperatura de carcasa de 85 grados centígrados).

Corriente de Sobretensión (Itsm): Hasta 2250 Amperios (durante 10 milisegundos), lo que le permite soportar picos de carga transitorios sin destruirse.

Voltaje de Disparo (Vgt): 1.5 Voltios aproximadamente.

Configuración: Módulo doble (dos tiristores conectados internamente).

Construcció

Encapsulado: Tipo Power Block con terminales de tornillo. El diseño permite una instalación mecánica robusta sobre disipadores de calor.

Tecnología de Placa Base: Utiliza una base de cobre aislada mediante cerámica de Nitruro de Aluminio (AlN) o Alúmina, lo que garantiza un excelente aislamiento eléctrico (hasta 3000V AC) mientras transfiere el calor rápidamente al exterior.

Terminales de Control: Cuenta con conectores tipo Faston pequeños para los cables de disparo (Gatillo) y cátodo auxiliar, separados de las barras de potencia para evitar interferencias.

Este módulo es fundamental en equipos que requieren controlar grandes cantidades de energía eléctrica de manera precisa:

A. Arrancadores Suaves (Soft Starters)

Se utilizan para arrancar motores eléctricos de gran tamaño de forma gradual, limitando la corriente de arranque y evitando el desgaste mecánico en correas o engranajes.

B. Controladores de Temperatura Industriales

En hornos de fundición o máquinas de inyección de plástico, estos módulos controlan la potencia enviada a las resistencias eléctricas mediante el ángulo de disparo de los tiristores.

C. Cargadores de Baterías de Alta Capacidad

Forman parte de los rectificadores controlados en sistemas UPS industriales o cargadores para flotas de montacargas eléctricos.

D. Control de Iluminación y Motores DC

Se emplean en puentes rectificadores controlados para variar la velocidad de motores de corriente continua o para el control de intensidad lumínica en grandes escenarios.
