VSKT56/12

El Vishay VSKT56/12 es un módulo de potencia robusto que integra dos tiristores (SCR) conectados en configuración de serie (también conocida como configuración doubler o de medio puente). Este componente está diseñado para aplicaciones industriales de rectificación y control de potencia donde la fiabilidad y el aislamiento eléctrico son críticos.

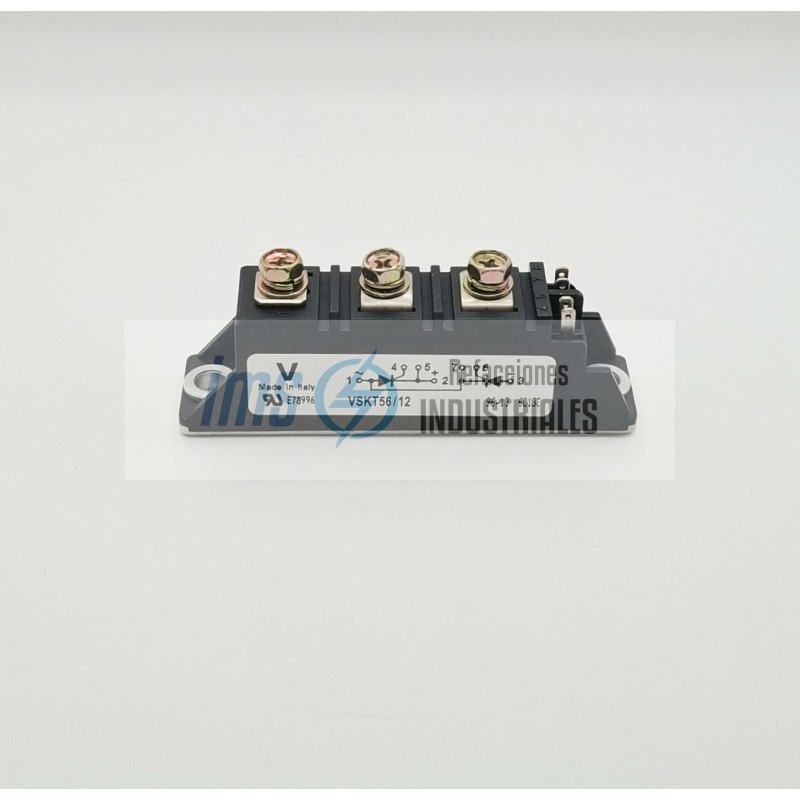

Módulo de Tiristores Vishay VSKT56/12

El VSKT56/12 destaca por su diseño ADD-A-PAK, un estándar de la industria que facilita el montaje mecánico y la disipación de calor. Al contener dos tiristores en un solo bloque, simplifica el cableado en puentes rectificadores monofásicos o trifásicos.

Tecnología y Construcción

Este módulo utiliza obleas de silicio de alta calidad con terminales de tornillo de alta resistencia. La base del módulo es de cobre niquelado, lo que ofrece una resistencia térmica muy baja, permitiendo que el calor generado por la conmutación se transfiera eficientemente al disipador externo.

Una de sus características más importantes es que la placa base está eléctricamente aislada de los terminales activos (aislamiento de hasta 3500V). Esto permite montar varios módulos en un mismo disipador de calor sin riesgo de cortocircuito entre ellos.

Rendimiento en Conmutación

El dispositivo está diseñado para trabajar con corrientes altas y voltajes de red industriales. Posee una excelente capacidad de soportar sobretensiones transitorias y una alta tolerancia al dv/dt (variación de voltaje en el tiempo), lo que evita disparos erráticos causados por ruido en la línea eléctrica.

Para el diseño de sistemas y reemplazos, estos son los valores más críticos:

Voltaje de Pico Repetitivo (VDRM/VRRM): 1200 Voltios. Esto lo hace apto para trabajar de forma segura en líneas de 440V a 480V AC.

Corriente Promedio en Estado Conducido (IT(AV)): 60 Amperios (calculado a una temperatura de caja de 85 grados Celsius).

Corriente RMS Máxima (IT(RMS)): Aproximadamente 95 Amperios.

Voltaje de Aislamiento (Visol): 3500 Voltios AC por 1 segundo.

Corriente de Disparo de Puerta (IGT): Típicamente 150 Miliamperios para asegurar que ambos tiristores se activen correctamente.

Gracias a su configuración doble y su alta capacidad de corriente, el VSKT56/12 es común en:

Arrancadores Suaves (Soft Starters): Controla el voltaje aplicado a motores de inducción de CA para evitar picos de corriente durante el encendido.

Cargadores de Baterías Industriales: Utilizado en el puente rectificador controlado para regular la carga de bancos de baterías en montacargas o sistemas UPS.

Control de Temperatura en Hornos: Regula la potencia de resistencias calefactoras mediante el control de fase de la onda senoidal.

Fuentes de Poder de CD Controladas: Ideal para procesos de galvanoplastia o soldadura eléctrica donde se requiere ajustar el voltaje de salida.

Control de Velocidad para Motores de CD: Actúa como el elemento de rectificación y control en unidades de accionamiento (drives) de motores de corriente directa de mediana potencia.
