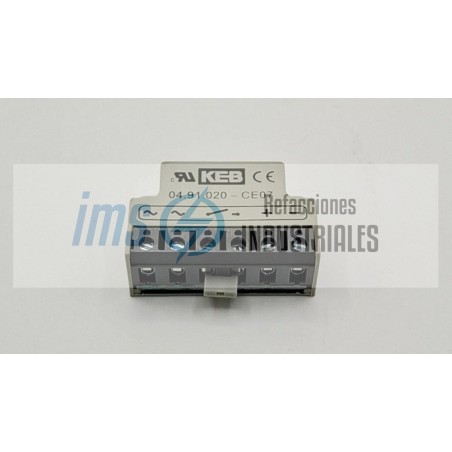

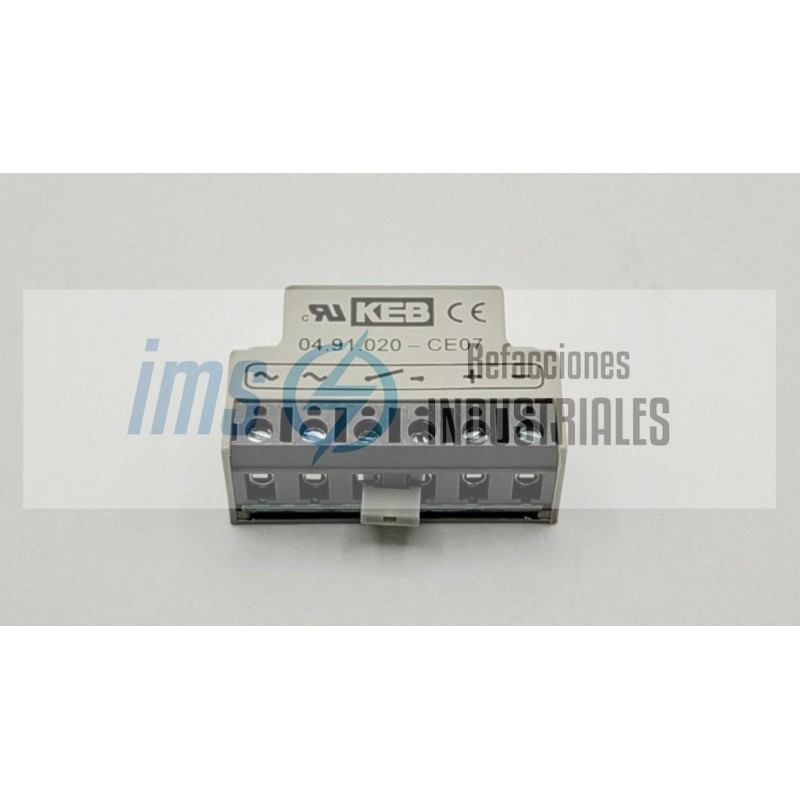

04.91.020-CE07

El 04.91.020-CE07 de KEB (KEB Automation KG / Karl E. Brinkmann GmbH) es un módulo rectificador de tensión compacto para la alimentación y control de frenos y embragues electromagnéticos de corriente continua pertenenciente a la serie COMBITRON.

Este dispositivo convierte una tensión de entrada de corriente alterna de 240 VAC en una salida estabilizada en corriente continua de 216 VDC con una capacidad de corriente nominal de 1.2 A. Diseñado con una carcasa plástica ultra compacta con terminales de tornillo, incluye bornes integrados para la desconexión rápida en el lado de CC (conmutación en el lado de corriente continua o alterna), garantizando tiempos de respuesta ultrarrápidos para la liberación y frenado de motores eléctricos industriales.

Specs

Fabricante: KEB Automation KG (Karl E. Brinkmann GmbH)

Modelo / Referencia: 04.91.020-CE07 (0491020-CE07 / COMBITRON 91)

Familia / Serie: Serie COMBITRON (Brake Rectifier Modules)

Tipo de Componente: Módulo rectificador de tensión de onda completa / media onda para frenos industriales

Desglose de la Nomenclatura

04: Identificador de familia de accesorios de control de accionamientos KEB

91: Serie de rectificadores COMBITRON

020: Código de variante de tamaño de encapsulado y configuración de terminales

CE07: Revisión de certificación y está

Especificaciones Eléctricas y de Rendimiento

Tensión Nominal de Entrada (Uin): 240 VAC (rango de operación de 50 Hz / 60 Hz)

Corriente Nominal de Entrada (Iin): 1.2 A AC

Tensión Nominal de Salida (Uout): 216 VDC

Corriente Nominal de Salida (Iout): 1.2 A DC

Tipo de Rectificación: Puente rectificador de onda completa / onda media con protección integrada

Modo de Conmutación: Soporta conmutación en el lado de CA y conmutación rápida en el lado de CC mediante puente / contacto externo de relé

Especificaciones Mecánicas y Constructivas

Tipo de Encapsulado: Bloque modular compacto sellado en resina epóxica aislante

Tipo de Conexión: Regleta integrada de bornes de tornillo de 6 posiciones

Montaje: Fijació

Dimensiones del Cuerpo: Aprox. 64 mm (ancho) x 44 mm (alto) x 28 mm (profundidad)

Material de la Carcasa: Termoplástico técnico ignífugo

Peso Aproximado: 85 g

Especificaciones Ambientales y de Seguridad

Grado de Protección: IP20 (terminales de conexión protegidos contra contacto accidental)

Rango de Temperatura de Operación: -20 °C a +70 °C

Protección Interna: Varistor de protección contra sobretensiones y picos de desconexión inductiva del freno

Certificaciones y Cumplimiento: CE, cURus (UL Recognized Component), RoHS compliant

Control de liberación y frenado en motores eléctricos autofrenantes con frenos de disco o resorte (ej. KEB COMBIPERM / COMBINORM).

Alimentación de bobinas de freno en polipastos, grúas, elevadores y montacargas.

Automatización de líneas de empaque, transportadores de rodillos y maquinaria textil.

Acoplamiento de embragues y frenos electromagnéticos en sistemas de posicionamiento industrial.
