ST1230C18K0L

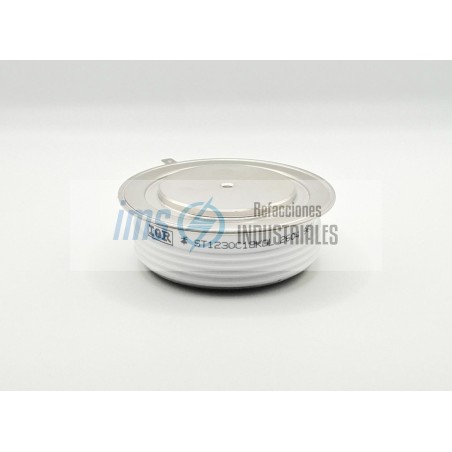

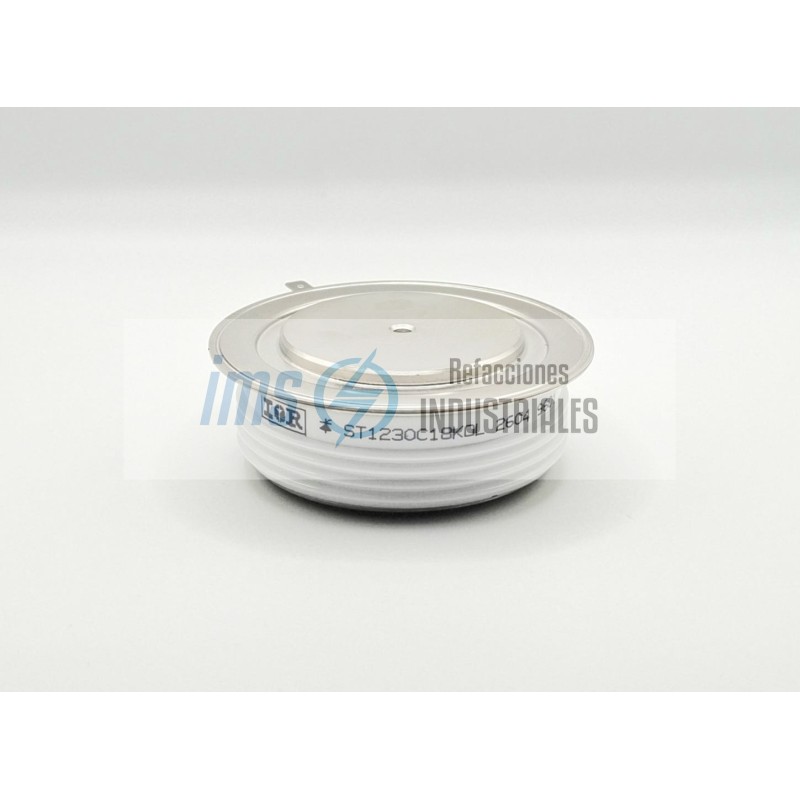

A diferencia de los transistores pequeños, este componente tiene un diseño tipo Hockey Puk (disco), que permite una disipación de calor superior al ser presionado entre dos disipadores térmicos.

Especificaciones Técnicas Principales

Voltaje Máximo de Bloqueo (Vdrm/Vrrm): 1800V. Esto lo hace ideal para operar de forma segura en líneas de 440V, 480V e incluso 600V AC.

Corriente Promedio en Estado de Conducción (It-avg): 1230A (medido a una temperatura de carcasa de unos 55 grados).

Corriente Eficaz (It-rms): Aproximadamente 2300A.

Corriente de Pico No Repetitiva (Itsm): Puede soportar pulsos de hasta 20,000A por periodos muy cortos (10ms).

Encapsulado: Tipo B-PUK (A-24).

Características del Control de Fase

Este tiristor está optimizado para trabajar en frecuencias de línea estándar (50Hz o 60Hz). Su función principal es variar el ángulo de disparo para controlar cuánta potencia se entrega a la carga.

Disparo de Compuerta (Gate): Requiere una señal de corriente en el pin de compuerta para pasar del estado de bloqueo al de conducción.

Apagado por Conmutación Natural: El SCR dejará de conducir solo cuando la corriente que pasa a través de él caiga por debajo de la corriente de mantenimiento (tí

Detalles de Montaje e Instalación

Debido a su formato de disco, la instalación es crítica para evitar que el componente se destruya:

Fuerza de Compresión: Este tiristor no se atornilla. Debe instalarse usando una abrazadera de presión (Clamp) que aplique una fuerza específica (típicamente entre 14 y 25 kN). Esta presión es necesaria para que las capas internas hagan contacto eléctrico y térmico.

Superficies de Contacto: Los disipadores deben estar perfectamente limpios y pulidos. Se recomienda aplicar una capa microscópica de grasa conductora térmica para llenar las imperfecciones del metal.

Polaridad: La cara del ánodo y el cátodo deben identificarse correctamente según las marcas en el cuerpo cerámico del disco.

Arrancadores Suaves (Soft Starters): Para motores de inducción de gran escala.

Rectificadores de Alta Potencia: Utilizados en procesos de electrólisis, galvanoplastia o soldadura industrial.

Control de Hornos Eléctricos: Regulación de temperatura en fundiciones mediante el control de potencia por ángulo de fase.

Accionamientos de Corriente Continua (DC Drives): Para el control de velocidad en motores de corriente continua de alta potencia.
