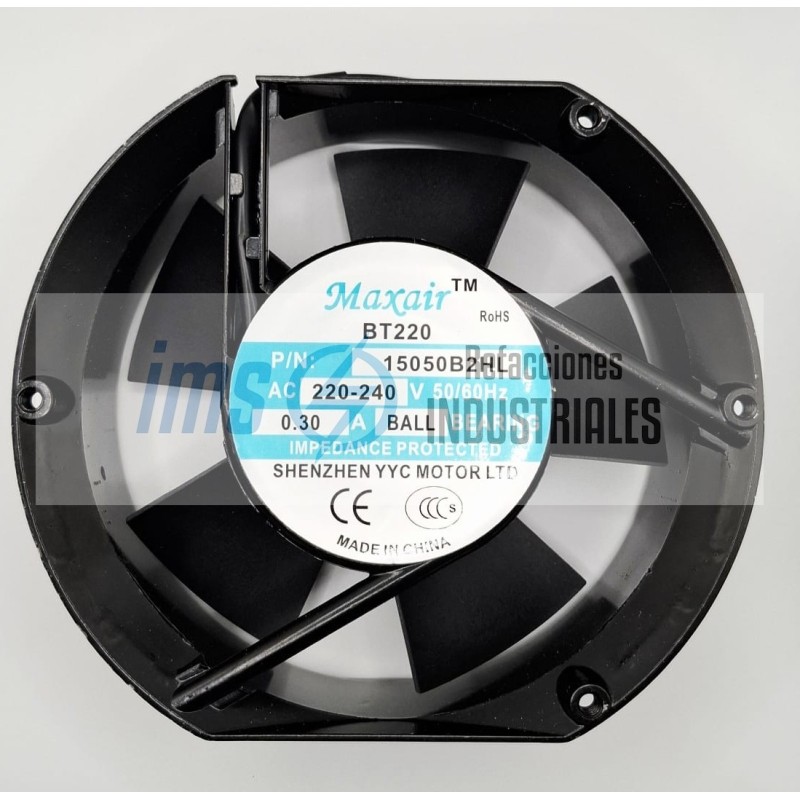

15050B2HL

El Maxair 15050B2HL es un ventilador axial industrial de alta capacidad diseñado para la gestión térmica y disipación de calor en aplicaciones de servicio continuo. Su nomenclatura describe con precisión su geometría y características operativas: pertenece al formato de tamaño 15050 (150 mm de diámetro por 50 mm de grosor) e incorpora un sistema de rodamientos de bolas de alta resistencia (B - Ball Bearing), operando bajo un régimen de velocidad alta (HL - High Speed/Low Impedance).

A diferencia de los ventiladores plásticos comunes, este extractor está construido con un robusto chasis exterior de aluminio fundido y aspas de plástico técnico autoextinguible (UL 94V-0). Esta estructura metálica rígida actúa como un escudo contra impactos leves y disipa parte del calor del propio motor, permitiendo al ventilador operar en entornos hostiles con temperaturas elevadas sin deformarse ni perder rendimiento aerodinámico.

Parámetros Eléctricos y Operativos

Este extractor está optimizado para conectarse de forma directa a las líneas de distribución comercial e industrial estándar de corriente alterna:

Tipo de Ventilador: Axial de alta velocidad.

Voltaje de Operación Continua: 220 V a 240 V CA (Corriente Alterna) a frecuencias de 50/60 Hz (indicado por el dígito 2 en su código).

Sistema de Rodamientos (Bearings): Baleros o cojinetes de bolas dobles (Dual Ball Bearings). Esto le permite ser montado en cualquier posición u orientación espacial (eje vertical, horizontal o inclinado) sin sufrir desgaste prematuro por gravedad, ofreciendo una vida útil estimada superior a las 50,000 horas de marcha continua.

Flujo de Aire Estimado (Caudal): Capaz de desplazar entre 180 y 210 CFM (Pies Cúbicos por Minuto) dependiendo de la frecuencia de la red (50 Hz o 60 Hz).

Velocidad de Giro Nominal: Rango aproximado de 2300 a 2700 RPM (Revoluciones por Minuto).

Tipo de Motor: Motor de inducción de polo sombreado, protegido internamente contra impedancias elevadas y bloqueos mecánicos accidentales para prevenir riesgos de incendio.

Dimensiones Físicas y Mecánicas

El factor de forma cilíndrico-achatado facilita una instalación firme con alta densidad de flujo:

Dimensiones Generales: 150 milímetros (mm) de diámetro por 50 mm de espesor o profundidad.

Diseño del Chasis: Formato redondo con orejas o pestañas laterales perforadas para la sujeción rígida mediante pernos o tornillos directamente al chasis del gabinete.

Materiales de Construcción: Carcasa de aleación de aluminio fundido a presión con acabado de pintura protectora negra contra la corrosión; hélice de 5 a 7 álabes fabricada en policarbonato reforzado.

Conexión Eléctrica: Dispone habitualmente de dos terminales de lengüeta macho de tipo inserción rápida (Faston) integradas en el chasis, o cables conductores pre-desforrados (según la revisión exacta del modelo), facilitando su interconexión a las clemas del tablero.

Directrices de Montaje y Flujo de Aire

El principio de funcionamiento axial desplaza el aire en línea recta, paralelo al eje del motor, requiriendo un área despejada para maximizar el caudal:

Dirección del Flujo: El aire ingresa por la cara frontal abierta y es expulsado con fuerza por la cara trasera, guiado por flechas indicadoras de relieve grabadas en el chasis de aluminio que muestran el sentido de giro y la dirección del viento.

Recomendación de Seguridad: Debido a la alta velocidad de giro de las aspas y el alto torque del motor de CA, es imperativo instalar una rejilla metálica de protección (finger guard) en la cara expuesta para evitar accidentes de atrapamiento con los dedos o cables sueltos del tablero.

Debido a su tamaño industrial de 150 mm y su alimentación directa a 220V, el Maxair 15050B2HL se aplica habitualmente en:

Ventilación de Gabinetes Eléctricos Grandes: Extracción de aire caliente acumulado en armarios de automatización industrial que albergan múltiples variadores de frecuencia (VFDs), arrancadores suaves o transformadores de potencia.

Enfriamiento de Máquinas de Soldar Automáticas: Disipación térmica forzada para las etapas de rectificación y transformadores toroidales en plantas de soldadura industriales de servicio pesado.

Maquinaria de Envasado y Túneles de Calor: Recirculación o extracción de aire caliente en los túneles de encogimiento térmico para empaques plásticos.

Sistemas de Climatización y Extractores de Humo: Ventilación auxiliar en gabinetes de comunicaciones, racks de servidores de centros de datos, o sistemas de extracción localizada en estaciones de soldadura de estaño. Unidades de refrigeració
