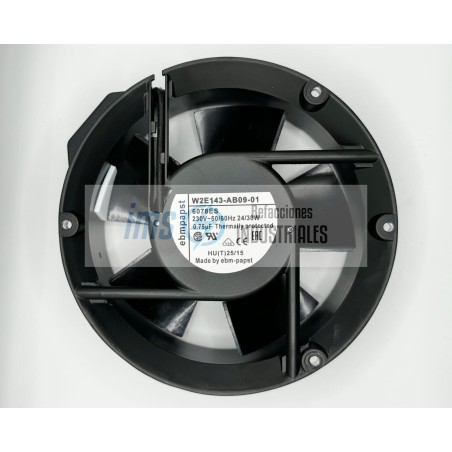

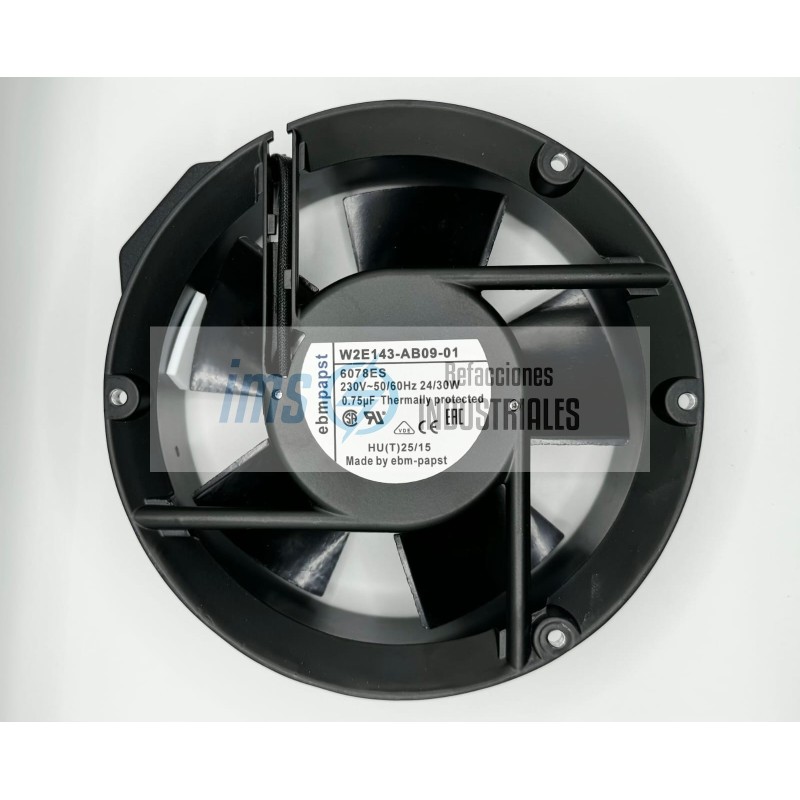

W2E143-AB09-01

El W2E143-AB09-01 de ebm-papst es un ventilador axial compacto de CA (corriente alterna) diseñado para aplicaciones de enfriamiento en gabinetes eléctricos, equipos de telecomunicaciones y servidores. Es reconocido por su robustez mecánica gracias a su construcción metálica.

Voltaje Nominal: 230 VCA (Voltios de Corriente Alterna).

Frecuencia: 50 / 60 Hz.

Consumo de Potencia: * 26 W (a 50 Hz).

29 W (a 60 Hz).

Corriente Nominal: 0.12 A (50 Hz) / 0.13 A (60 Hz).

Tipo de Motor: Motor de polo sombreado (Shaded pole motor) con protección por impedancia contra bloqueo.

Flujo de Aire: * 390 m3/h (a 50 Hz).

450 m3/h (a 60 Hz).

Velocidad de Giro: * 2800 RPM (50 Hz).

3300 RPM (60 Hz).

Nivel de Ruido: 55 dB(A) a 50 Hz / 59 dB(A) a 60 Hz.

Tamaño: 172 mm de diámetro x 51 mm de profundidad.

Forma: Circular con brida de montaje (diámetro exterior de la brida aproximado de 172 mm).

Material de la Carcasa: Aluminio fundido a presión (negro).

Material del Impulsor (Aspas): Chapa de acero, soldada directamente al rotor.

Sentido de Giro: Hacia la derecha (visto desde el lado del rotor).

Sentido del Flujo: Aspiración sobre los soportes (el aire sale por la cara donde está el motor).

Rodamientos: Rodamientos de bolas (Ball bearings) sin mantenimiento.

Conexión Eléctrica: Terminales de enchufe (tipo Faston) de 2.8 x 0.5 mm.

Grado de Protección: IP20.

1. Enfriamiento de Gabinetes Eléctricos e Industriales

Debido a su alta capacidad de flujo de aire (hasta 450 m3/h), se utiliza para extraer el calor generado por variadores de frecuencia, PLCs y fuentes de poder dentro de armarios de control.

Ventaja: Su cuerpo de aluminio ayuda a disipar el calor del propio motor del ventilador, permitiendo una vida útil más larga en ambientes industriales.

2. Unidades de Rack y Servidores

Se instala en paneles de ventilación de racks de 19 pulgadas para mantener la temperatura operativa de equipos de red y servidores.

Aplicación: Su profundidad de 51 mm lo hace ideal para ser montado en los laterales o techos de los gabinetes donde se requiere un flujo de aire constante y potente.

3. Máquinas de Soldadura y Equipos Médicos

Equipos que generan calor intenso en periodos cortos requieren ventiladores que puedan mover grandes volúmenes de aire de manera inmediata.

Ventaja: El sistema de rodamientos de bolas permite que el ventilador trabaje en cualquier orientación (horizontal, vertical o inclinada) sin afectar su rendimiento.

4. Sistemas de Aire Acondicionado y Ventilación (HVAC)
