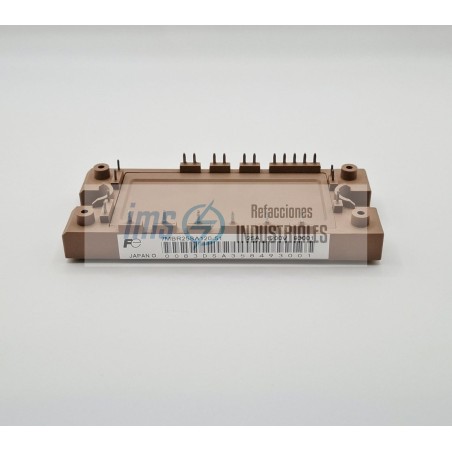

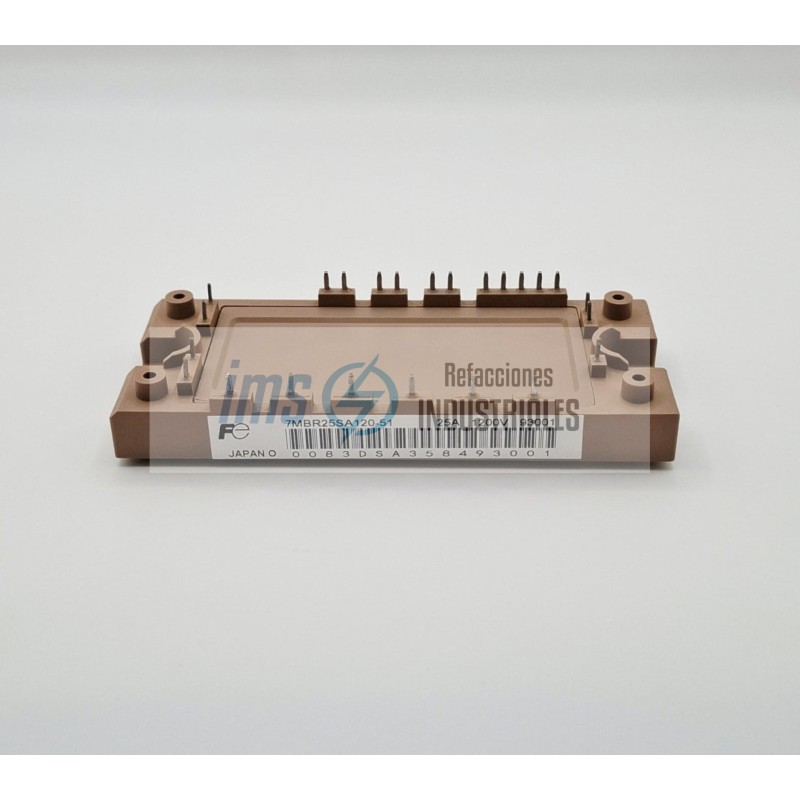

7MBR25SA120-51

El 7MBR25SA120-51 es un módulo de potencia PIM (Power Integrated Module) de la serie S de Fuji Electric, que utiliza tecnología de Transistor Bipolar de Puerta Aislada (IGBT). Este componente es una solución todo en uno diseñada para el control de motores y aplicaciones de conversión de energía, integrando en un solo encapsulado compacto las etapas de rectificación, freno y el puente inversor de tres fases.

Configuración del Módulo: 7-Pack (Inversor trifásico de 6 IGBTs + 1 IGBT para el circuito de freno dinámico) e incluye un puente rectificador de entrada de 3 fases.

Voltaje Colector-Emisor (Vces): 1200 Voltios. Esta alta capacidad de bloqueo lo hace ideal para operar en redes trifásicas de 380V a 480V AC.

Corriente de Colector (Ic): 25 Amperios (a una temperatura de carcasa de 80°C).

Voltaje de Saturación (Vce sat): Optimizado para mantener valores bajos (típicamente 1.90V a 2.30V), lo que reduce drásticamente la disipación de calor por conducción.

Termistor Integrado (NTC): Incluye un sensor de temperatura interno para el monitoreo térmico en tiempo real, permitiendo que el controlador proteja al módulo contra sobrecalentamientos.

Encapsulado: Tipo compacto con pines de soldadura para montaje en placa de circuito impreso (PCB).

Tecnología de Chip: Generación de IGBT con parada de campo (Field Stop) y trinchera (Trench), que ofrece un equilibrio superior entre suavidad de conmutación y bajas pérdidas.

El 7MBR25SA120-51 es el corazón de muchos sistemas de control de potencia de media escala:

Variadores de Frecuencia (VFD): Control de velocidad y torque en motores de inducción de hasta 7.5 kW o 10 HP.

Servomotores Industriales: Accionamiento de alta precisión para ejes de robots, máquinas de empaque y sistemas de posicionamiento CNC.

Fuentes de Alimentación Ininterrumpida (UPS): Utilizado en la etapa de inversión para generar una onda senoidal pura a partir de bancos de baterías en sistemas críticos.

Sistemas de Energía Solar: Inversores de cadena (String Inverters) para convertir la corriente directa de paneles solares en corriente alterna para la red.

Equipos de Soldadura de Alta Tecnología: Control preciso de la corriente de arco mediante conmutación de alta frecuencia.
