MBM300GS12AW

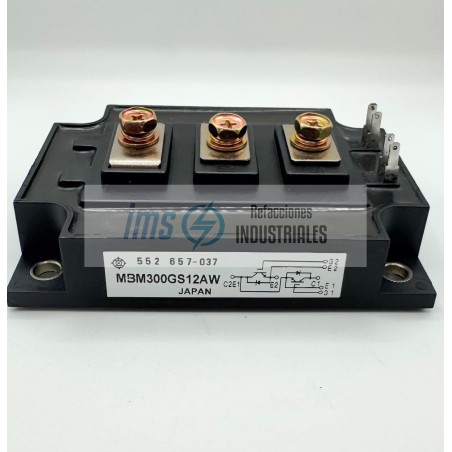

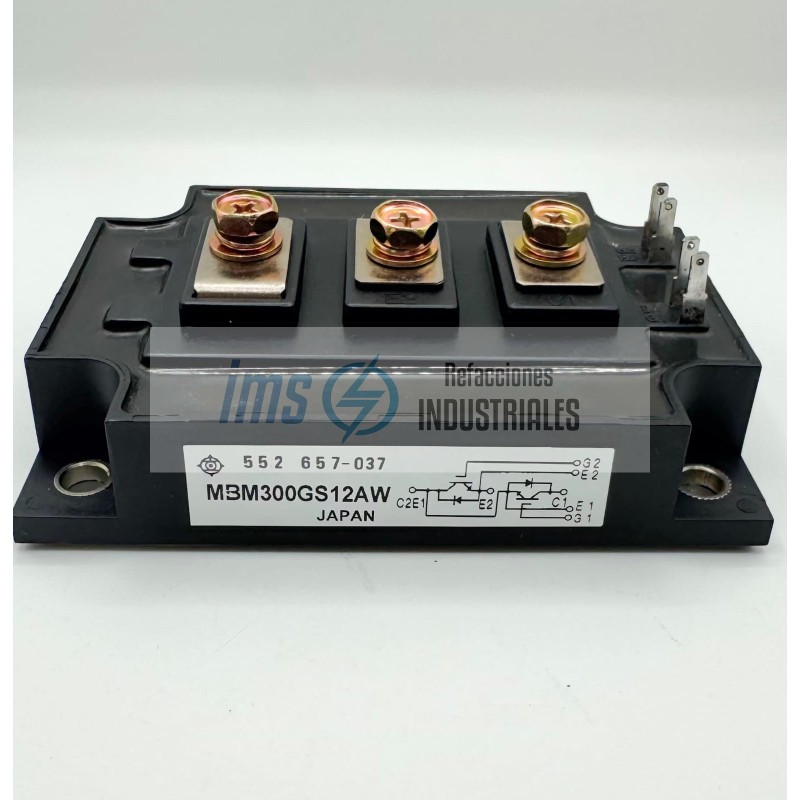

El MBM300GS12AW de Hitachi es un módulo IGBT (Insulated Gate Bipolar Transistor) de alta potencia diseñado para aplicaciones industriales pesadas. Este componente es un dispositivo de conmutación de alta velocidad que combina la facilidad de manejo de un MOSFET con la baja caída de voltaje de un transistor bipolar.

Este módulo está diseñado para soportar cargas de alta tensión y corriente continua:

Voltaje Colector-Emisor (VCES): 1200 V (Ideal para sistemas que operan en redes de 440 V - 480 V AC).

Corriente de Colector (IC): 300 A (a una temperatura de carcasa de 25°C).

Corriente de Colector Pico (ICP): 600 A (corrientes transitorias de corta duración).

Voltaje de Saturación (VCE(sat)): Típicamente 2.1 V a 2.7 V. Este valor bajo minimiza las pérdidas por conducción y la generación de calor.

Disipación Total de Potencia (Ptot): Aproximadamente 2100 W.

El modelo GS indica una configuración de interruptor simple (Single Switch) o medio puente según la variante, pero generalmente en este tamaño se presenta como un módulo de un solo canal de alta potencia:

Diodo de Recuperación Rápida (FWD): Incluye un diodo en antiparalelo integrado para proteger el IGBT contra picos de voltaje generados por cargas inductivas (motores).

Aislamiento: El módulo cuenta con una base de cobre aislada eléctricamente de los terminales internos, lo que permite montarlo directamente sobre un disipador de calor sin necesidad de aislantes externos adicionales.

Debido a su robustez, el MBM300GS12AW se utiliza en:

Inversores de Alta Potencia: Para convertir DC en AC en sistemas de energía solar o eólica.

Variadores de Frecuencia (VFD): Control de motores elé

Sistemas UPS Industriales: Para el respaldo de energía en centros de datos.

Máquinas de Soldadura Eléctrica: Fuentes de alimentación conmutadas de alta corriente.
