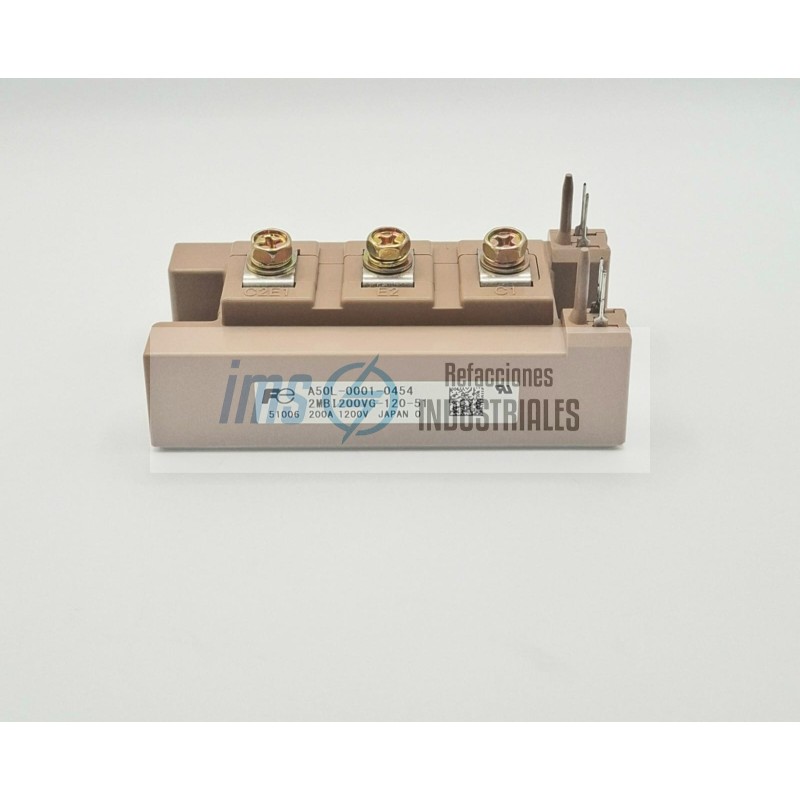

2MBI200VG-120-51

Fabricante: Fuji Electric

Serie: V-Series (7ª Generación - caracterizada por bajas pérdidas y alta robustez).

Tipo: Módulo IGBT de 2 en 1 (Dual / Half-Bridge). Contiene dos interruptores IGBT con sus diodos de rueda libre integrados, configurados para formar una pierna (leg) de un puente inversor (mitad de un puente de 3 fases).

Configuración del circuito interno: Integra dos IGBTs + dos diodos FWD (Free Wheeling Diode) en paralelo por cada interruptor, todo en un solo paquete aislado.

Voltaje: VCES = 1200 V

Corriente:

Corriente de colector nominal (IC nom): 200 A (con la cápsula a 80°C).

Corriente de colector máximo (IC max): 400 A (pico).

Parámetros del IGBT:

Voltaje de saturación Colector-Emisor (VCE(sat)): Muy bajo (típicamente ~1.8V - 2.2V a corriente nominal). Esta es una ventaja clave de la V-Series, que reduce las pérdidas por conducción.

Tiempos de conmutación: Rápidos, lo que minimiza las pérdidas por conmutación. Especialmente diseñado para frecuencias de conmutación medias-altas (varios kHz).

Robustez de cortocircuito (SC): Capacidad de soportar cortocircuito (típicamente 10 µs o más), una característica de seguridad crítica.

Parámetros del Diodo (FWD):

Diodo de recuperación rápida optimizado (R-IE efecto suave).

Caída de voltaje directo (VF): Baja.

Recuperación inversa suave: Reduce los picos de voltaje (overshoot) y el ruido EMI.

Aislamiento: La base (DBC - Direct Bonded Copper) está eléctricamente aislada de los semiconductores. Tiene un voltaje de aislamiento (Visol) típico de 2500 Vrms/min. Permite montar todos los módulos de un inversor en un mismo disipador común.

Terminaciones:

Potencia: Terminales de tornillo robustos (M5 o M6) para las conexiones de Colector (C1/C2), Emisor (E1/E2) y el Bus DC (P, N).

Control: Conector de ló

Sensores de Temperatura: Incluye un sensor NTC (Negative Temperature Coefficient) integrado en el DBC para monitorear la temperatura de la cápsula y permitir protección contra sobrecalentamiento.

Material de la Cápsula: Silicón Gel para un excelente aislamiento y resistencia a la humedad.

Variadores de Velocidad para Motores (VFD / Inversores): Desde 75 kW hasta 132 kW (dependiendo de la tensión y topología).

Fuentes de Alimentación Industriales (SMPS) de alta potencia.

Sistemas de Energía Renovable: Inversores centrales para energía solar y eólica.

Sistemas de Tracción y Vehículos Eléctricos (en variantes específicas).

Equipos de Soldadura por Inversor.

Sistemas de UPS (Fuentes de Respaldo).
